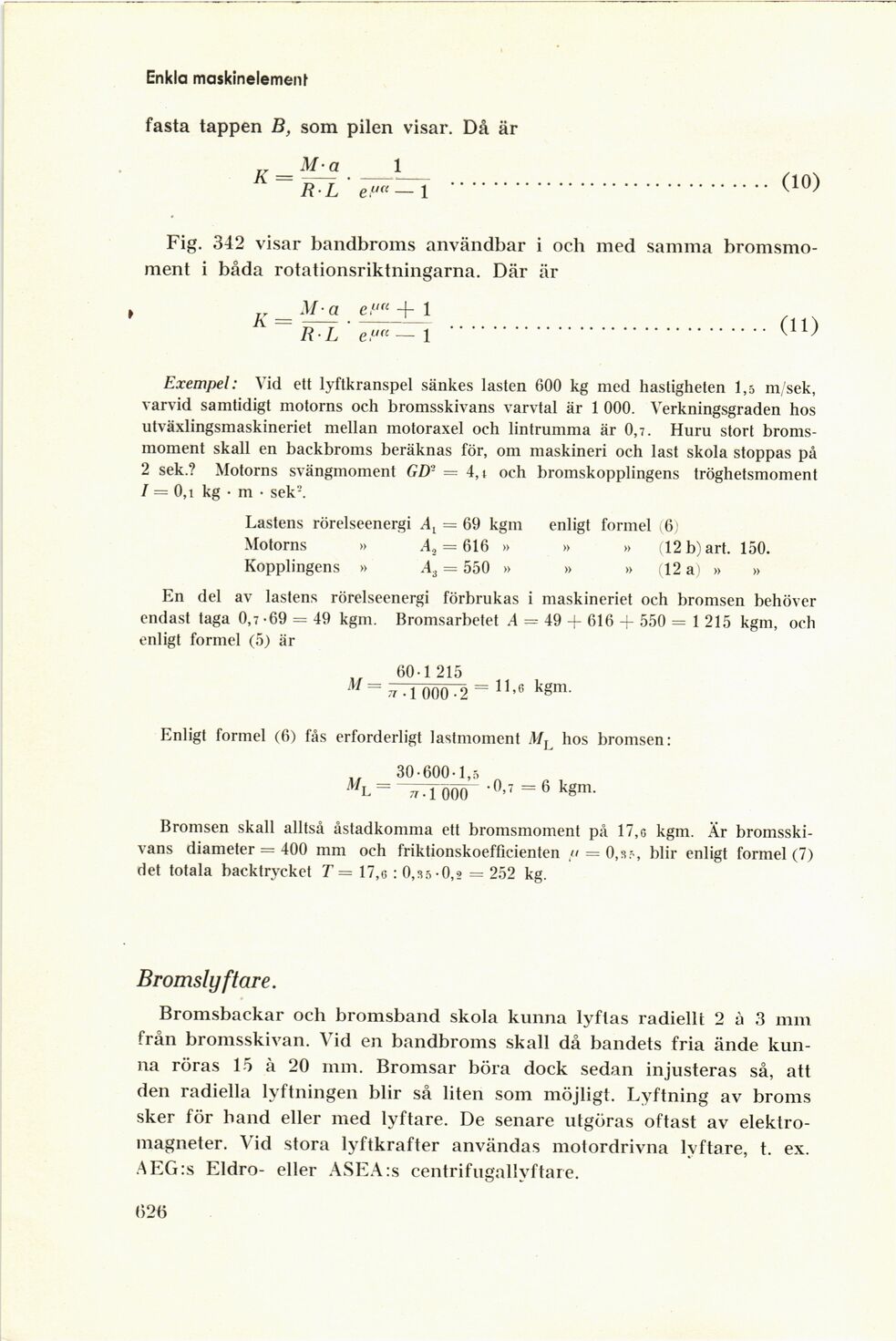

Enkla maskinelement
fasta tappen B, som pilen visar. Då är
K =
M-a 1
RL ePa — 1
Fig. 342 visar bandbroms användbar i och med samma
bromsmoment i båda rotationsriktningarna. Där är
Ma + 1 ,
h R I. ^^1 ............................................. 00
Exempel: Vid ett lyftkranspel sänkes lasten 600 kg med hastigheten 1,5 m/sek,
varvid samtidigt motorns och bromsskivans varvtal är 1 000. Verkningsgraden hos
utväxlingsmaskineriet mellan motoraxel och lintrumma är 0,7. Huru stort
broms-moment skall en backbroms beräknas för, om maskineri och last skola stoppas på
2 sek.? Motorns svängmoment GD- — 4, t och bromskopplingens tröghetsmoment
I = 0,i kg • m • sek2.
Lastens rörelseenergi = 69 kgm enligt formel (6)
Motorns » A2 = 616 » » » (12 b) art. 150.
Kopplingens » Ä3 = 550 » » » (12 a) » »
En del av lastens rörelseenergi förbrukas i maskineriet och bromsen behöver
endast taga 0,7 -69 = 49 kgm. Bromsarbetet .4 = 49 + 616 + 550 = 1 215 kgm, och
enligt formel (5) är
M =
60-1 215
77-1 000-2
= 11,6 kgm.
Enligt formel (6) fås erforderligt lastmoment hos bromsen:
30-600-1,5
ML = ^T.TÖÖÖ -°’7 = 6 kSm-
Bromsen skall alltså åstadkomma ett bromsmoment på 17,6 kgm. Är
bromsskivans diameter = 400 mm och friktionskoefficienten p = 0,35, blir enligt formel (7)
det totala backtrycket T = 17,6 : 0,35-0,2 = 252 kg.
Bromslyftare.
Bromsbackar och bromsband skola kunna lyftas radiellt 2 å 3 mm
från bromsskivan. Vid en bandbroms skall då bandets fria ände
kunna röras 15 å 20 mm. Bromsar böra dock sedan in justeras så, att
den radiella lyftningen blir så liten som möjligt. Lyftning av broms
sker för hand eller med lyftare. De senare utgöras oftast av
eleklro-magneter. Vid stora lyftkrafter användas motordrivna lyftare, t. ex.
AEG:s Eldro- eller ASEA:s centrifugallyftare.
