Formgivning utan spånbildning
Varmpressningsverktygen äro dyra att tillverka, emedan materialet
i dem måste vara både värmebeständigt och ha stort
förslitningsmot-stånd. Därför erfordras oftast höglegerade stålkvaliteter.
Graveringar-na framställas genom fräsning och slipning. Fräsningen ntföres
vanligen som s. k. kopieringsfräsning, isom innebär, att fräsverktygets
rörelser styras från ett stift, som följer ytan på en modell eller mall
av den form, graveringen skall få. Vissa delar av graveringarna måste
framställas genom slipning, som även måste tillgripas för smärre
korrigeringar efter verktygets härdning och för att få fram en jämn yta.
Slutligen sker en polering, som vid invecklade graveringar ibland måste
utföras som handarbete.
Den måttnoggrannhet, till vilken verktygen måste bearbetas, blir
beroende av, vilka toleranser man i praktiken kan ernå på varmpressat
gods. För t. ex. mässingslegeringar räknar man vanligen med ±0,3
mm utan kalibrering och ± 0,05 mm vid kalibrering. Toleranserna på
verktygen böra således i respektive fall ligga under dessa värden,
vilket fordrar en tidsödande och dyrbar bearbetning.
Verktygsförslitningen minskas i görligaste mån genom att
konstruktionerna utföras i enlighet med de riktlinjer, som angavs beträffande
varmpressgods. Den egentliga nötningen försiggår mellan det heta
materialet och de graverade ytorna och yttrar sig i första hand som
fina sprickor, fig. 260. Dessa vidgas så småningom, och verktyget

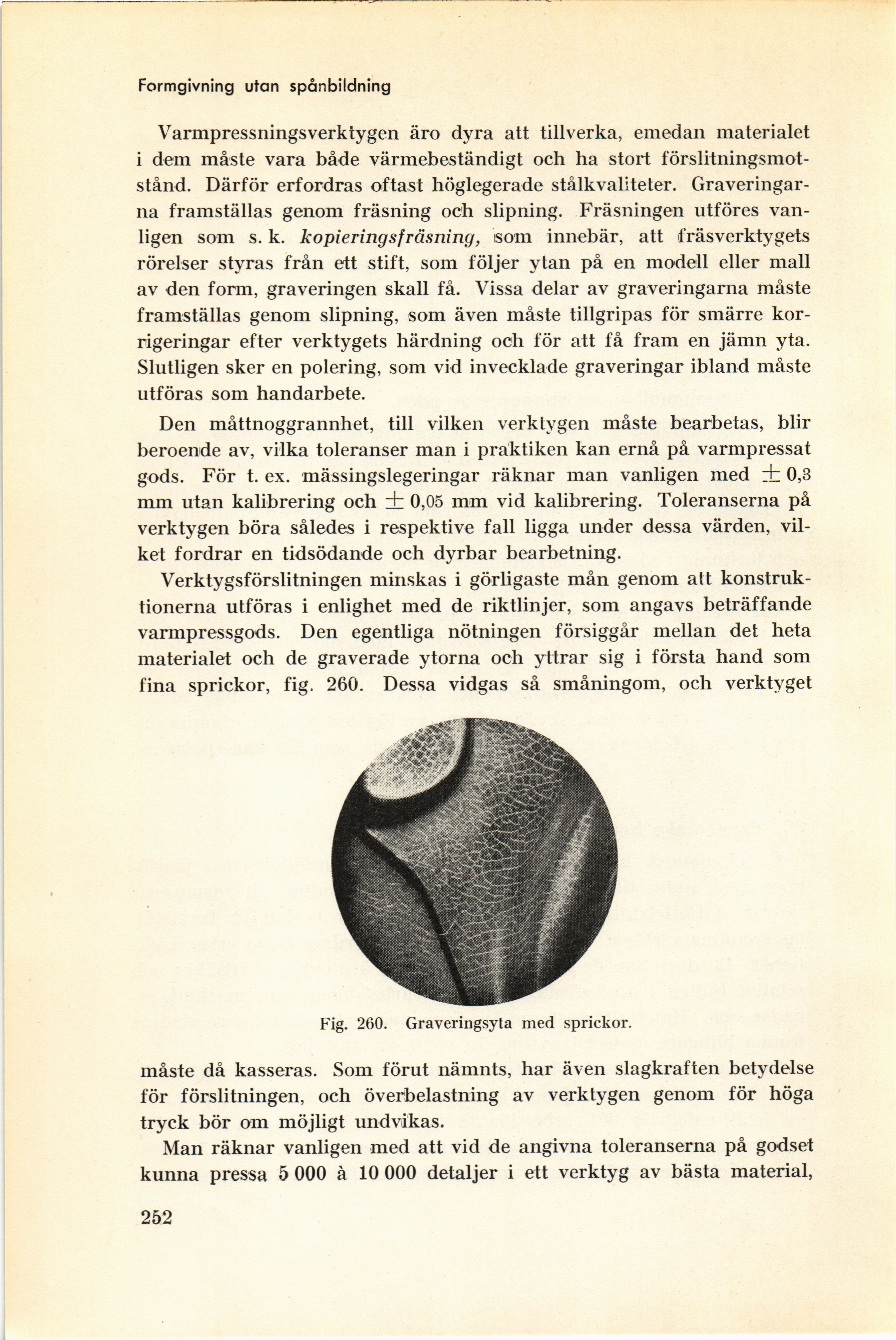

Fig. 260. Graveringsyta med sprickor.
måste då kasseras. Som förut nämnts, har även slagkraften betydelse
för förslitningen, och överbelastning av verktygen genom för höga
tryck bör om möjligt undvikas.
Man räknar vanligen med att vid de angivna toleranserna på godset
kunna pressa 5 000 å 10 000 detaljer i ett verktyg av bästa material,
252
