VAPEN I SJÖKRIGET. TORPEDER. 45 CM. VARMTORPED.
767
tilen, varigenom trycket å stora pådragningsventilens båda sidor utjämnas. Då
emellertid avståndet mellan balansens tapp och friktionsskivan samt mellan denna och
kugg-skivan medgiver helt obetydlig rörelse av balansen, blir snart balansens aktra del
stödjepunkt för rörelsen och dess främre del höjes ytterligare och öppnar genom tryckkolvens
förmedling stora pådragningsventilen. Distansen inställes genom att friktionsskivan
medelst en särskild tappnyckel vrides, varvid friktionsskivan med stång och visare
tvingas medfölja. Visaren inställes mot den önskade distansen å den graderade skivan.
Under torpedens gång vrides kuggskivan och den mot densamma tryckta
friktionsskivan, till dess det i den senare skivan befintliga hålet kommer mitt för den å balansens

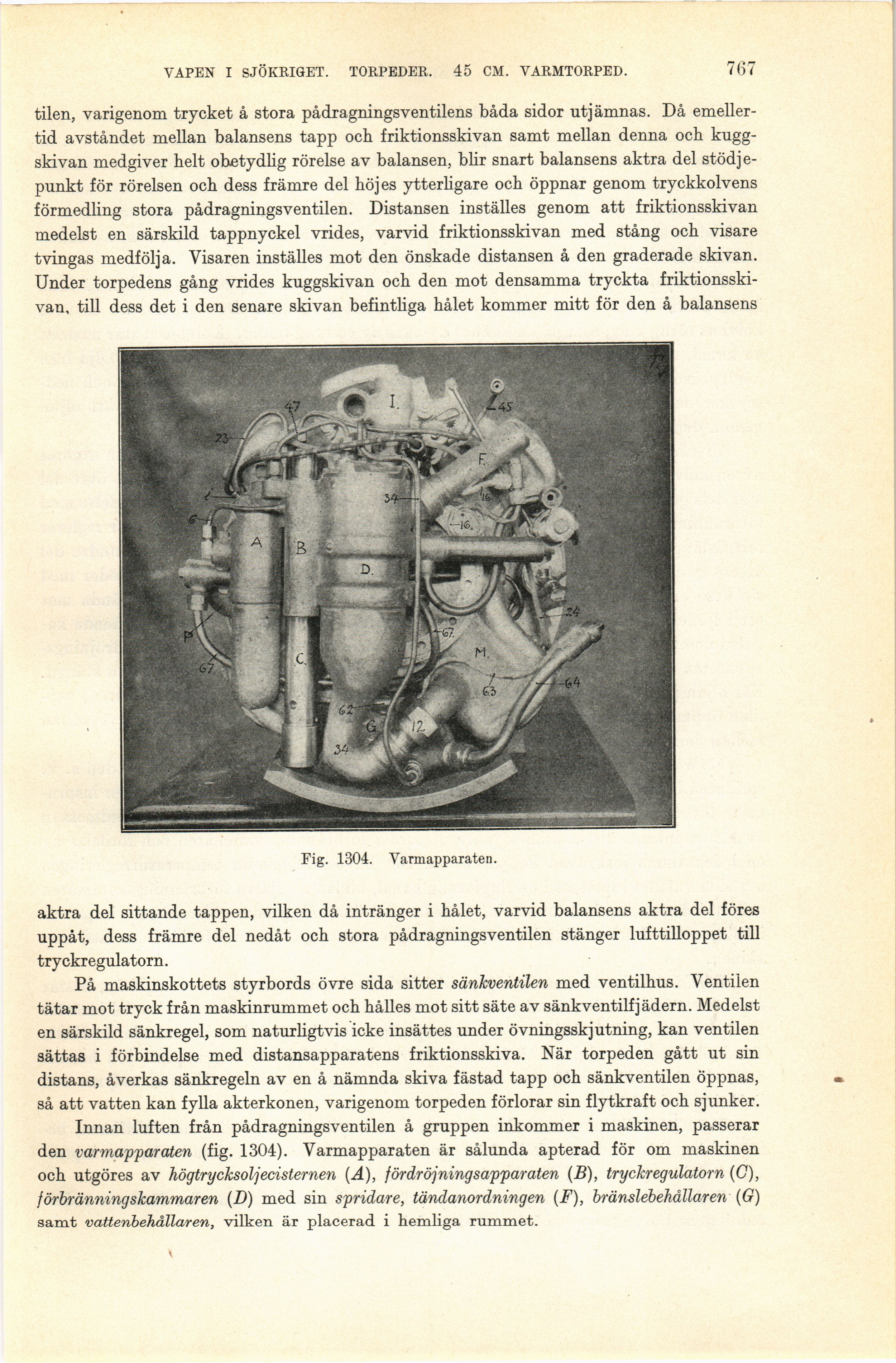

Fig. 1304. Varmapparaten.
aktra del sittande tappen, vilken då intränger i hålet, varvid balansens aktra del föres
uppåt, dess främre del nedåt och stora pådragningsventilen stänger lufttilloppet till
tryckregulatorn.
På maskinskottets styrbords övre sida sitter sänkventilen med ventilhus. Ventilen
tätar mot tryck från maskinrummet och hålles mot sitt säte av sänkventilfjädern. Medelst
en särskild sänkregel, som naturligtvis icke insättes under övningsskjutning, kan ventilen
sättas i förbindelse med distansapparatens friktionsskiva. När torpeden gått ut sin
distans, åverkas sänkregeln av en å nämnda skiva fästad tapp och sänkventilen öppnas,
så att vatten kan fylla akterkonen, varigenom torpeden förlorar sin flytkraft och sjunker.
Innan luften från pådragningsventilen å gruppen inkommer i maskinen, passerar
den varmapparaten (fig. 1304). Varmapparaten är sålunda apterad för om maskinen
och utgöres av högtrycksoljecisternen (.4), fördröjningsapparaten (B), tryckregulatorn (C),
förbränning skammaren (D) med sin spridare, tändanordningen (F), bränslebehållaren (G)
samt vattenbehållaren, vilken är placerad i hemliga rummet.
