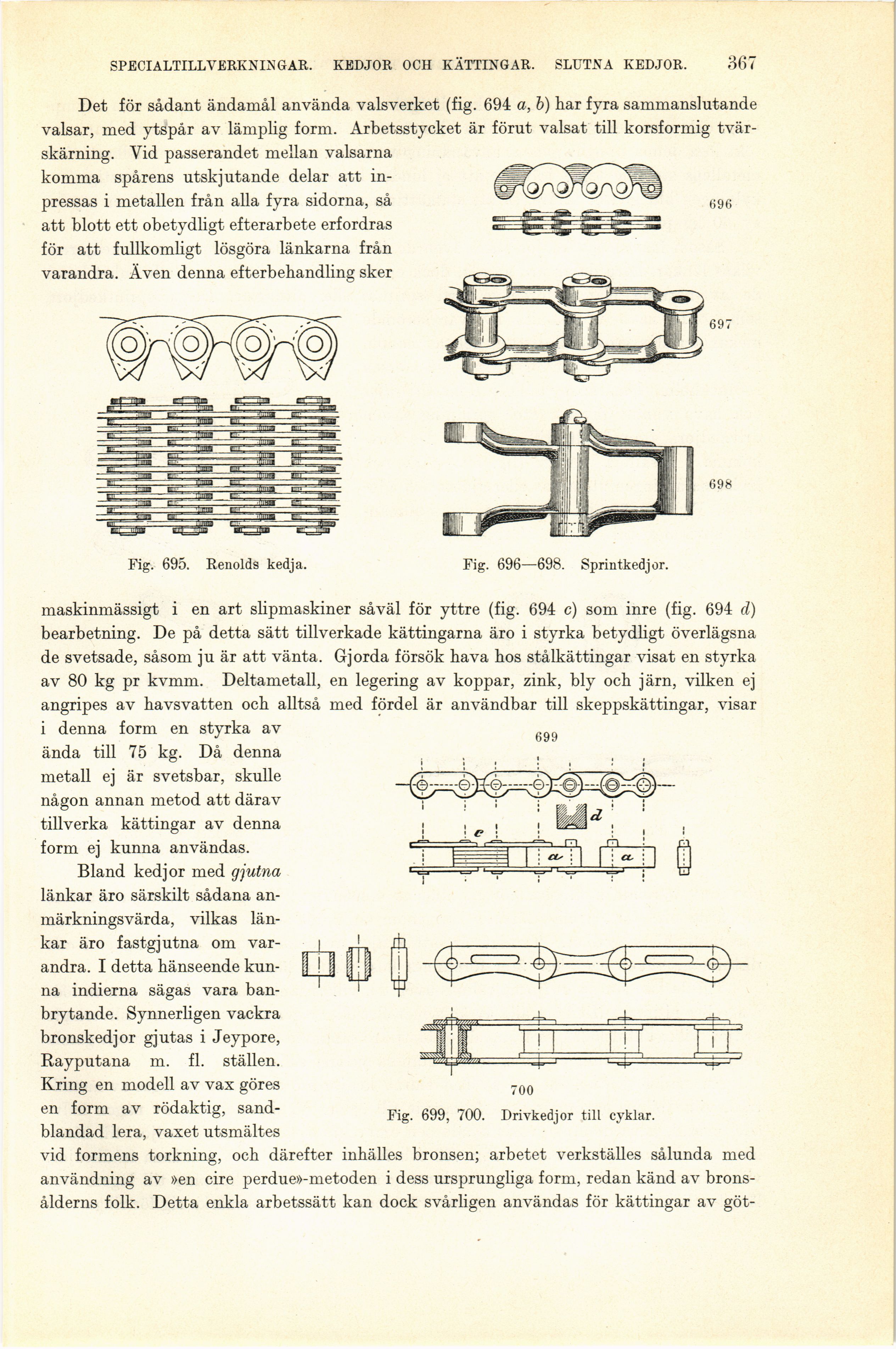

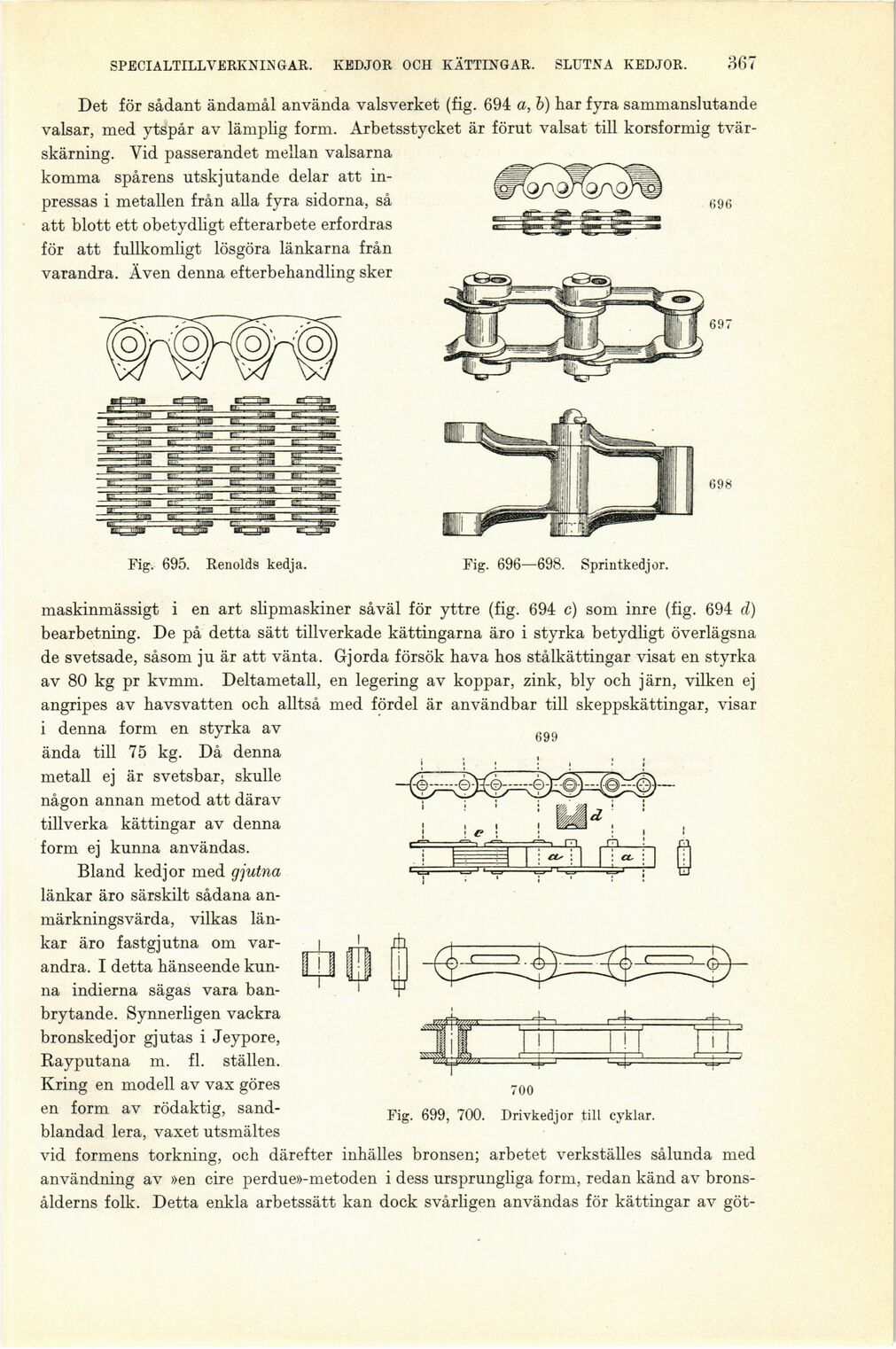

SPECIALTILLVERKNINGAR. KEDJOR OCH KÄTTINGAR. SLUTNA KEDJOR. 367
Det för sådant ändamål använda valsverket (fig. 694 a, b) har fyra sammanslutande
valsar, med ytspår av lämplig form. Arbetsstycket är förut valsat till korsformig
tvärskärning. Vid passerandet mellan valsarna
komma spårens utskjutande delar att
in-pressas i metallen från alla fyra sidorna, så
att blott ett obetydligt efterarbete erfordras
för att fullkomligt lösgöra länkarna från
varandra. Även denna efterbehandling sker
Fig. 695. Renolds kedja.
Fig. 696—698. Sprintkedjor.
maskinmässigt i en art slipmaskiner såväl för yttre (fig. 694 c) som inre (fig. 694 d)
bearbetning. De på detta sätt tillverkade kättingarna äro i styrka betydligt överlägsna
de svetsade, såsom ju är att vänta. Gjorda försök hava hos stålkättingar visat en styrka
av 80 kg pr kvmm. Deltametall, en legering av koppar, zink, bly och järn, vilken ej
angripes av havsvatten och alltså med fördel är användbar till skeppskättingar, visar
i denna form en styrka av
ända till 75 kg. Då denna
metall ej är svetsbar, skulle
någon annan metod att därav
tillverka kättingar av denna
form ej kunna användas.
Bland kedjor med gjutna
länkar äro särskilt sådana
anmärkningsvärda, vilkas
länkar äro fastgjutna om
varandra. I detta hänseende
kunna indierna sägas vara
banbrytande. Synnerligen vackra
bronskedjor gjutas i Jeypore,
Rayputana m. fl. ställen.
Kring en modell av vax göres
en form av rödaktig,
sand-blandad lera, vaxet utsmältes
vid formens torkning, och därefter inhälles bronsen; arbetet verkställes sålunda med
användning av »en cire perdue»-metoden i dess ursprungliga form, redan känd av
bronsålderns folk. Detta enkla arbetssätt kan dock svårligen användas för kättingar av
göt
Fig. 699, 700. Drivkedjor till cyklar.
