TEKNISKA HJÄLPMEDEL. DET BRUTNA BERGETS TRANSPORT.
235

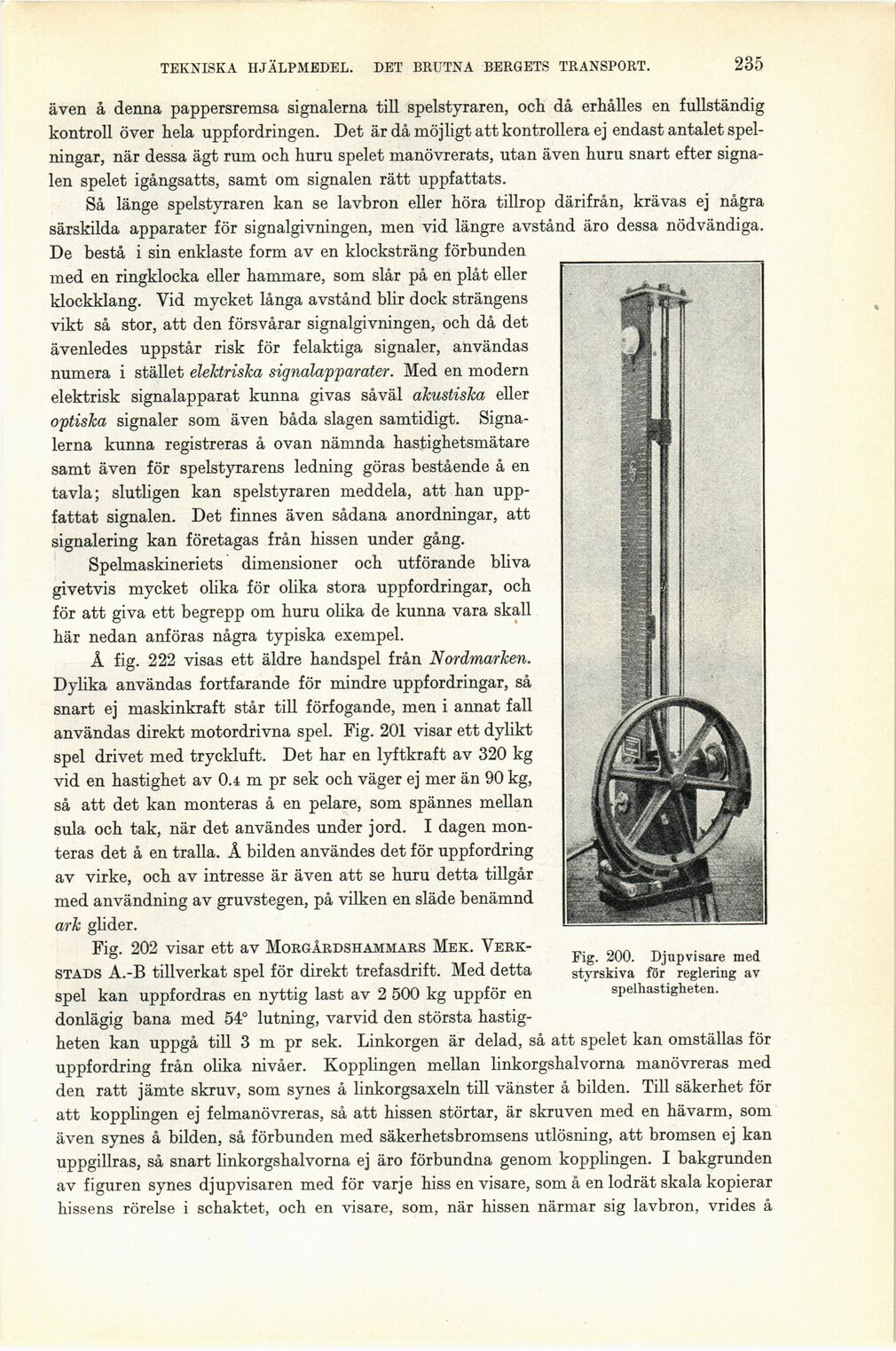

Fig. 200. Djupvisare med
styrskiva för reglering av
spelhastigheten.
även å denna pappersremsa signalerna till spelstyraren, och då erhålles en fullständig
kontroll över hela uppfordringen. Det är då möjligt att kontrollera ej endast antalet
spel-ningar, när dessa ägt rum och huru spelet manövrerats, utan även huru snart efter
signalen spelet igångsatts, samt om signalen rätt uppfattats.
Så länge spelstyraren kan se lavbron eller höra tillrop därifrån, krävas ej några
särskilda apparater för signalgivningen, men vid längre avstånd äro dessa nödvändiga.
De bestå i sin enklaste form av en klocksträng förbunden
med en ringklocka eller hammare, som slår på en plåt eller
klockklang. Vid mycket långa avstånd blir dock strängens
vikt så stor, att den försvårar signalgivningen, och då det
ävenledes uppstår risk för felaktiga signaler, användas
numera i stället elektriska signalapparater. Med en modern
elektrisk signalapparat kunna givas såväl akustiska eller
optiska signaler som även båda slagen samtidigt.
Signalerna kunna registreras å ovan nämnda hastighetsmätare
samt även för spelstyrarens ledning göras bestående å en
tavla; slutligen kan spelstyraren meddela, att han
uppfattat signalen. Det finnes även sådana anordningar, att
signalering kan företagas från hissen under gång.
Spelmaskineriets dimensioner och utförande bliva
givetvis mycket olika för olika stora uppfordringar, och
för att giva ett begrepp om huru olika de kunna vara skall
här nedan anföras några typiska exempel.
Å fig. 222 visas ett äldre handspel från Nordmarken.
Dylika användas fortfarande för mindre uppfordringar, så
snart ej maskinkraft står till förfogande, men i annat fall
användas direkt motordrivna spel. Fig. 201 visar ett dylikt
spel drivet med tryckluft. Det har en lyftkraft av 320 kg
vid en hastighet av 0.4 m pr sek och väger ej mer än 90 kg,
så att det kan monteras å en pelare, som spännes mellan
sula och tak, när det användes under jord. I dagen
monteras det å en tralla. Å bilden användes det för uppfordring
av virke, och av intresse är även att se huru detta tillgår
med användning av gruvstegen, på vilken en släde benämnd
ark glider.
Fig. 202 visar ett av Morgårdshammars Mek.
Verkstads A.-B tillverkat spel för direkt trefasdrift. Med detta
spel kan uppfordras en nyttig last av 2 500 kg uppför en
donlägig bana med 54° lutning, varvid den största
hastig
heten kan uppgå till 3 m pr sek. Linkorgen är delad, så att spelet kan omställas för
uppfordring från olika nivåer. Kopplingen mellan linkorgshalvorna manövreras med
den ratt jämte skruv, som synes å linkorgsaxeln till vänster å bilden. Till säkerhet för
att kopplingen ej felmanövreras, så att hissen störtar, är skruven med en hävarm, som
även synes å bilden, så förbunden med säkerhetsbromsens utlösning, att bromsen ej kan
uppgillras, så snart linkorgshalvorna ej äro förbundna genom kopplingen. I bakgrunden
av figuren synes djupvisaren med för varje hiss en visare, som å en lodrät skala kopierar
hissens rörelse i schaktet, och en visare, som, när hissen närmar sig lavbron, vrides å
