234
FYNDIGHETERS TILLGODOGÖRANDE.
skall utlösas i följande fall: vid kraftavbrott, vid överspelning och vid för stor hastighet.
När spelet användes för uppfordring från flera olika nivåer begäres även, att bromsen
skall infalla eller ej kunna upplyftas, ifall den lösa korghalvan ej är ordentligt tillkopplad
dri vmaskineriet.
Vid elektrisk drift med det ovan nämnda Ward-Leonardsystemet är spelhastigheten
praktiskt taget oberoende av lastens storlek och endast beroende av manöverspakens
läge. Detta förhållande har man begagnat sig av för att få en automatisk reglering av
spelhastigheten. När spaken står i medelläge är spelet stillastående, och föres den åt
ena eller andra hållet, köres spelet i ena eller andra riktningen samt med större hastighet
ju mer spaken föres åt sidan. Med tillhjälp av en styrskiva å spelet kan nu spakens
rörelse begränsas, så att den ej kan föras längre åt någondera sidan än som denna

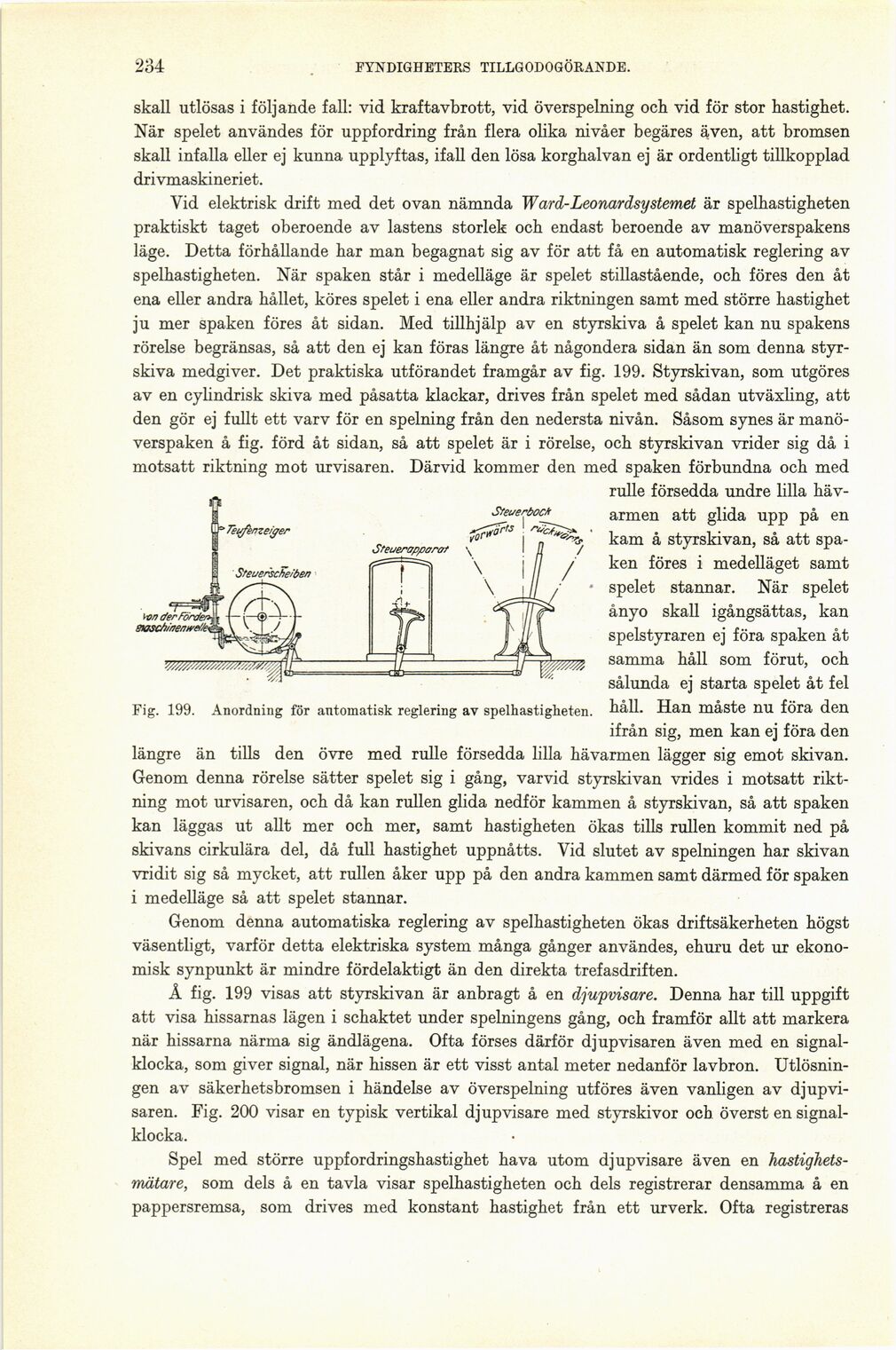

styrskiva medgiver. Det praktiska utförandet framgår av fig. 199. Styrskivan, som utgöres
av en cylindrisk skiva med påsatta klackar, drives från spelet med sådan utväxling, att
den gör ej fullt ett varv för en spelning från den nedersta nivån. Såsom synes är
manöverspaken å fig. förd åt sidan, så att spelet är i rörelse, och styrskivan vrider sig då i
motsatt riktning mot urvisaren. Därvid kommer den med spaken förbundna och med
rulle försedda undre lilla
häv-armen att glida upp på en
kam å styrskivan, så att
spaken föres i medelläget samt
spelet stannar. När spelet
ånyo skall igångsättas, kan
spelstyraren ej föra spaken åt
samma håll som förut, och
sålunda ej starta spelet åt fel
håll. Han måste nu föra den
ifrån sig, men kan ej föra den
längre än tills den övre med rulle försedda lilla hävarmen lägger sig emot skivan.
Genom denna rörelse sätter spelet sig i gång, varvid styrskivan vrides i motsatt
riktning mot urvisaren, och då kan rullen glida nedför kammen å styrskivan, så att spaken
kan läggas ut allt mer och mer, samt hastigheten ökas tills rullen kommit ned på
skivans cirkulära del, då full hastighet uppnåtts. Vid slutet av spelningen har skivan
vridit sig så mycket, att rullen åker upp på den andra kammen samt därmed för spaken
i medelläge så att spelet stannar.
Genom denna automatiska reglering av spelhastigheten ökas driftsäkerheten högst
väsentligt, varför detta elektriska system många gånger användes, ehuru det ur
ekonomisk synpunkt är mindre fördelaktigt än den direkta trefasdriften.
Å fig. 199 visas att styrskivan är anbragt å en djupvisare. Denna har till uppgift
att visa hissarnas lägen i schaktet under spelningens gång, och framför allt att markera
när hissarna närma sig ändlägena. Ofta förses därför djupvisaren även med en
signalklocka, som giver signal, när hissen är ett visst antal meter nedanför lavbron.
Utlösningen av säkerhetsbromsen i händelse av överspelning utföres även vanligen av djup
visaren. Fig. 200 visar en typisk vertikal djupvisare med styrskivor och överst en
signalklocka.
Spel med större uppfordringshastighet hava utom djup visare även en
hastighets-mätare, som dels å en tavla visar spelhastigheten och dels registrerar densamma å en
pappersremsa, som drives med konstant hastighet från ett urverk. Ofta registreras
Fig. 199. Anordning för automatisk reglering av spelhastigheten.
