974
LJUSET.
b

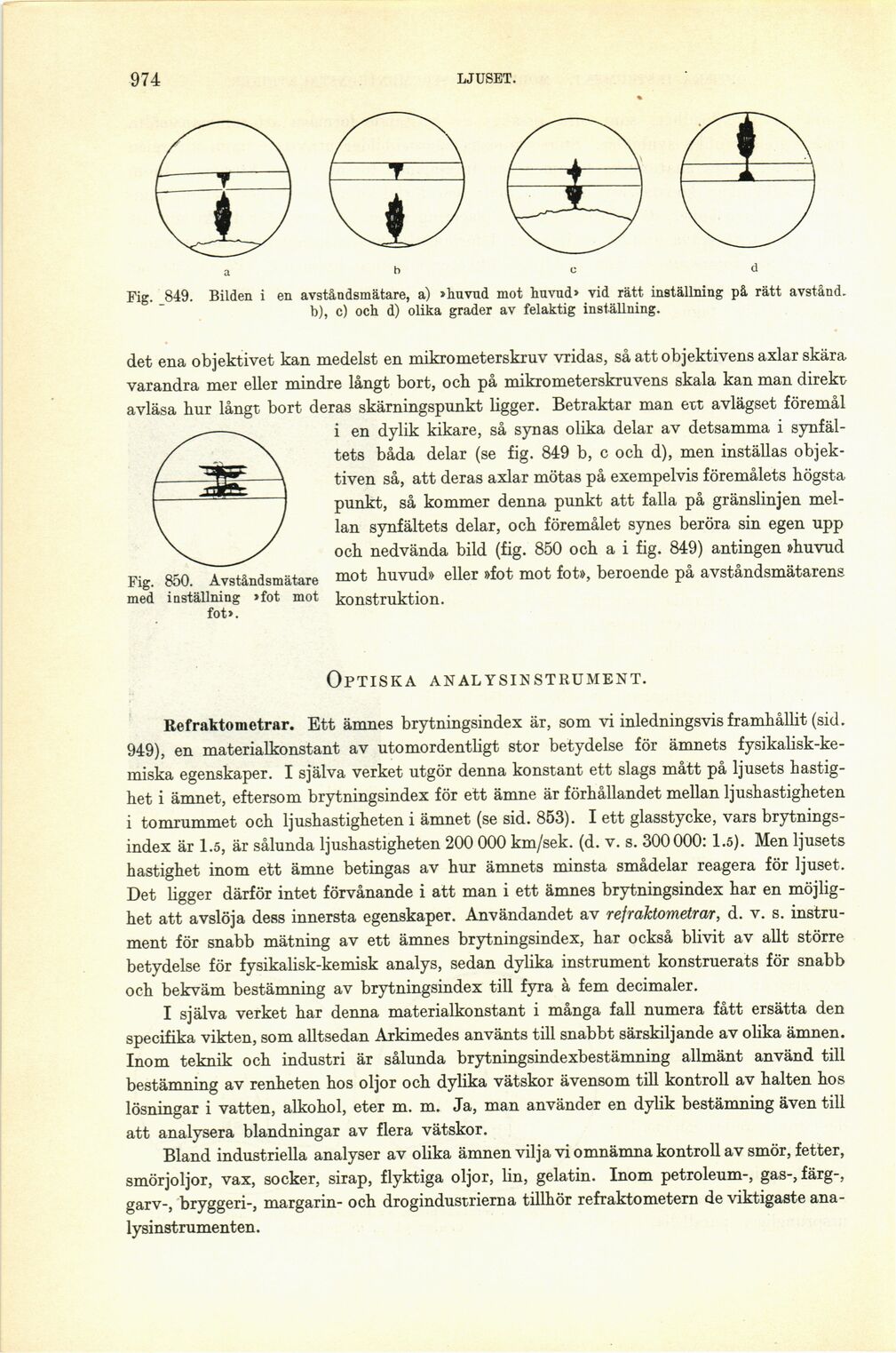

Fig. 849. Bilden i en avståndsmätare, a) »huvud mot huvud» vid rätt inställning på rätt avstånd,
b), c) och d) olika grader av felaktig inställning.
Fig. 850. Avståndsmätare
med inställning >fot mot
fot».
det ena objektivet kan medelst en mikrometerskruv vridas, så att objektivens axlar skära
varandra mer eller mindre långt bort, ocb på mikrometerskruvens skala kan man direkt
avläsa hur långt bort deras skärningspunkt ligger. Betraktar man ert avlägset föremål
i en dylik kikare, så synas olika delar av detsamma i
synfältets båda delar (se fig. 849 b, c och d), men inställas
objektiven så, att deras axlar mötas på exempelvis föremålets högsta
punkt, så kommer denna punkt att falla på gränslinjen
mellan synfältets delar, och föremålet synes beröra sin egen upp
och nedvända bild (fig. 850 och a i fig. 849) antingen »huvud
mot huvud» eller »fot mot fot», beroende på avståndsmätarens
konstruktion.
Optiska analysinstrument.
Refraktometrar. Ett ämnes brytningsindex är, som vi inledningsvis framhållit (sid.
949), en materialkonstant av utomordentligt stor betydelse för ämnets
fysikalisk-ke-miska egenskaper. I själva verket utgör denna konstant ett slags mått på ljusets
hastighet i ämnet, eftersom brytningsindex för ett ämne är förhållandet mellan ljushastigheten
i tomrummet och ljushastigheten i ämnet (se sid. 853). I ett glasstycke, vars
brytningsindex är 1.5, är sålunda ljushastigheten 200 000 km/sek. (d. v. s. 300000: 1.5). Men ljusets
hastighet inom ett ämne betingas av hur ämnets minsta smådelar reagera för ljuset.
Det ligger därför intet förvånande i att man i ett ämnes brytningsindex har en
möjlighet att avslöja dess innersta egenskaper. Användandet av refraktometrar, d. v. s.
instrument för snabb mätning av ett ämnes brytningsindex, har också blivit av allt större
betydelse för fysikalisk-kemisk analys, sedan dylika instrument konstruerats för snabb
och bekväm bestämning av brytningsindex till fyra å fem decimaler.
I själva verket har denna materialkonstant i många fall numera fått ersätta den
specifika vikten, som alltsedan Arkimedes använts till snabbt särskiljande av olika ämnen.
Inom teknik och industri är sålunda brytningsindexbestämning allmänt använd till
bestämning av renheten hos oljor och dylika vätskor ävensom till kontroll av halten hos
lösningar i vatten, alkohol, eter m. m. Ja, man använder en dylik bestämning även till
att analysera blandningar av flera vätskor.
Bland industriella analyser av olika ämnen vil ja vi omnämna kontroll av smör, fetter,
smörjoljor, vax, socker, sirap, flyktiga oljor, lin, gelatin. Inom petroleum-, gas-, färg-,
garv-, bryggeri-, margarin- och drogindustrierna tillhör refraktometern de viktigaste
analysinstrumenten .
