längd, bestämmer från de så erhållna punkterna genom
cirkelbågar hörnpunkterna, hvilka sedan kontrolleras genom
uppritandet af den cirkel hvarpå de skola ligga, indelar hvarje
rutkant i sitt bestämda antal delar och sammanbinder motsvarande
punkter. Härefter inläggas
hjelplinierna och slutligen detaljerna på
förut anfördt sätt.

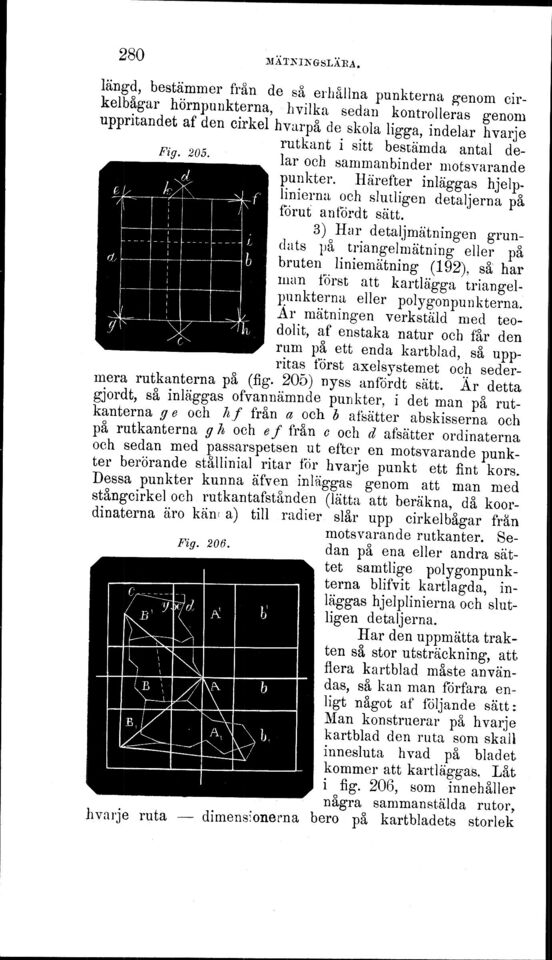

Fig. 205.


3) Har detaljmätningen
grundats på triangelmätning eller på
bruten liniemätning (192), så har
man först att kartlägga
triangelpunkterna eller polygonpunkterna.
År mätningen verkstäld med
teodolit, af enstaka natur och får den
rum på ett enda kartblad, så
uppritas först axelsystemet och
sedermera rutkanterna på (fig. 205) nyss anfördt sätt. Är detta
gjordt, så inläggas ofvannämnde punkter, i det man på
rutkanterna g e och h f från a och b afsätter abskisserna och
på rutkanterna g h och e f från c och d afsätter ordinaterna
och sedan med passarspetsen ut efter en motsvarande
punkter berörande stållinial ritar för hvarje punkt ett fint kors.
Dessa punkter kunna äfven inläggas genom att man med
stångcirkel och rutkantafstånden (lätta att beräkna, då
koordinaterna äro kända) till radier slår upp cirkelbågar från
motsvarande rutkanter. Sedan på ena eller andra sättet samtlige
polygonpunkterna blifvit kartlagda,
inläggas hjelplinierna och
slutligen detaljerna.

Fig. 206.


Har den uppmätta trakten så stor utsträckning, att
flera kartblad måste
användas, så kan man förfara
enligt något af följande sätt:
Man konstruerar på hvarje
kartblad den ruta som skall
innesluta hvad på bladet
kommer att kartläggas, Låt
i fig. 206, som innehåller
några sammanstälda rutor,
hvarje ruta — dimensionerna bero på kartbladets storlek
