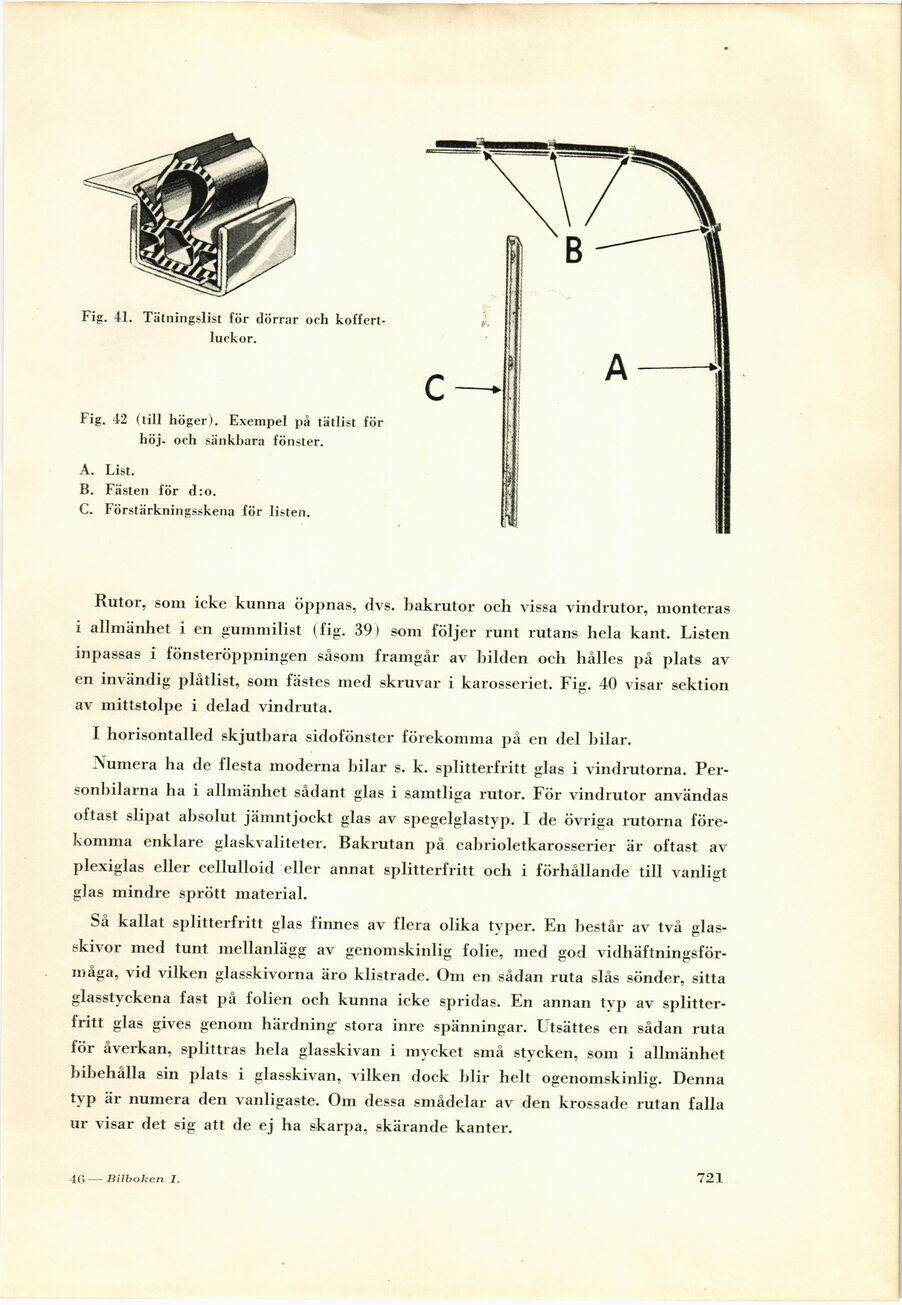

Fig. 41. Tätningslist för dörrar och
koffert-luckor.
Fig. 42 (till höger). Exempel på tätlist för
höj. och sänkbara fönster.
A. List.
B. Fästen för d:o.
C. Förstärkningsskena för listen.
Rutor, som icke kunna öppnas, dvs. bakrutor och vissa vindrutor, monteras
i allmänhet i en gummilist (fig. 39) som följer runt rutans hela kant. Listen
inpassas i fönsteröppningen såsom framgår av bilden och hålles på plats av
en invändig plåtlist, som fästes med skruvar i karosseriet. Fig. 40 visar sektion
av mittstolpe i delad vindruta.
I horisontalled skjutbara sidofönster förekomma på en del bilar.
Numera ha de flesta moderna bilar s. k. splitterfritt glas i vindrutorna.
Personbilarna ha i allmänhet sådant glas i samtliga rutor. För vindrutor användas
oftast slipat absolut jämntjockt glas av spegelglastyp. I de övriga rutorna
förekomma enklare glaskvaliteter. Bakrutan på cabrioletkarosserier är oftast av
plexiglas eller cellulloid eller annat splitterfritt och i förhållande till vanligt
glas mindre sprött material.
Så kallat splitterfritt glas finnes av flera olika typer. En består av två
glasskivor med tunt mellanlägg av genomskinlig folie, med god
vidhäftningsförmåga, vid vilken glasskivorna äro klistrade. Om en sådan ruta slås sönder, sitta
glasstyckena fast på folien och kunna icke spridas. En annan tvp av
splitterfritt glas gives genom härdning stora inre spänningar. Utsättes en sådan ruta
för åverkan, splittras hela glasskivan i mycket små stycken, som i allmänhet
bibehålla sin plats i glasskivan, vilken dock blir helt ogenomskinlig. Denna
tvp är numera den vanligaste. Om dessa smådelar av den krossade rutan falla
ur visar det sig att de ej ha skarpa, skärande kanter.
4G — Bilboken 1.
721
