Full resolution (JPEG) - On this page / på denna sida - Formgivning utan spånbildning, av Olov E. Svahn - Gjutning - 21. Allmänt
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

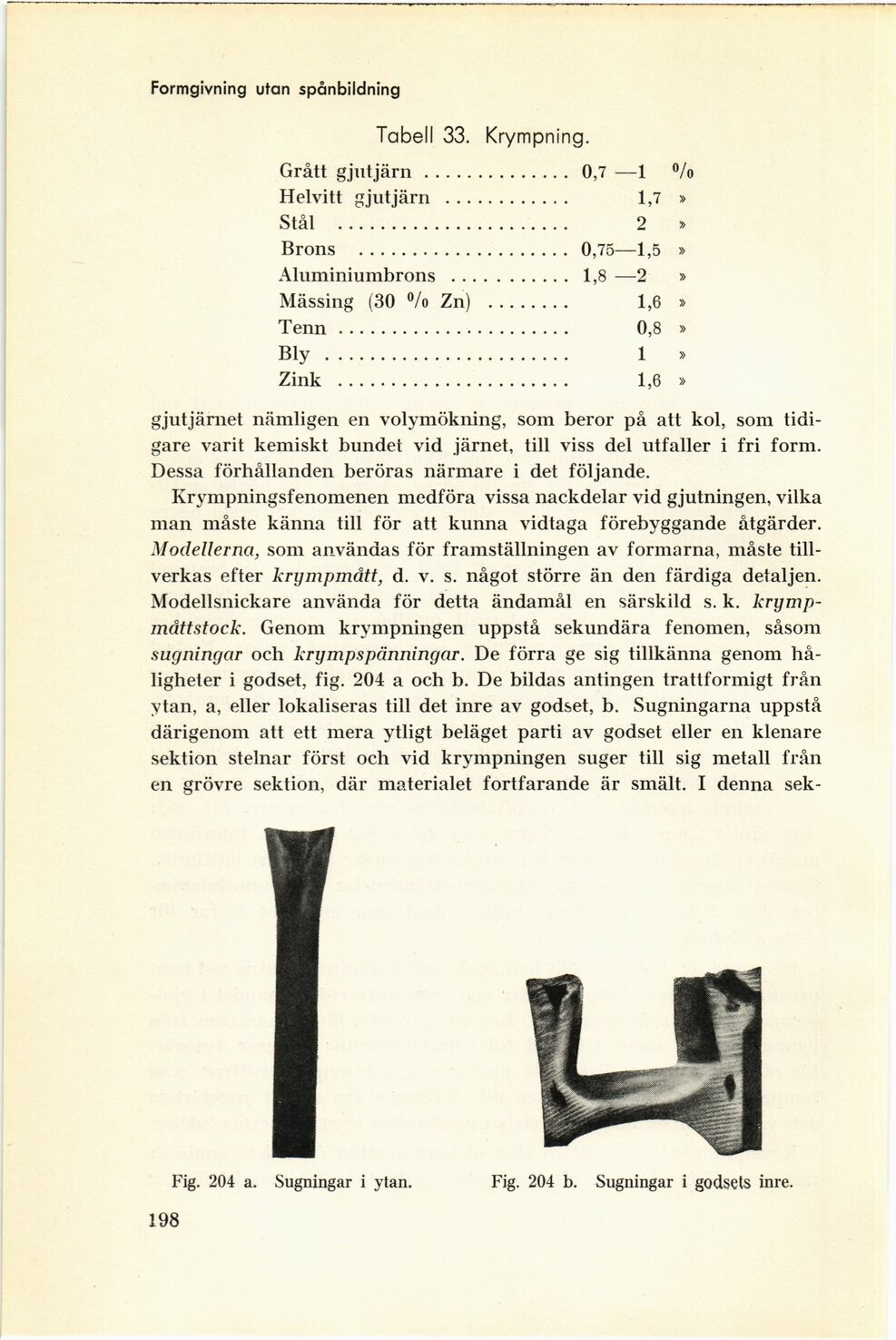

Formgivning utan spånbildning
Tabell 33. Krympning.
Grått gjutjärn.............. 0,7 —1 °/o
Helvitt gjutjärn ............ 1,7 »
Stål ........................ 2 »
Brons ....................... 0,75—1,5 »
Aluminiumbrons .............. 1,8 —2 »
Mässing (30 °/o Zn) ......... 1,6 »
Tenn......................... 0,8 »
Bly ......................... 1 »
Zink ........................ 1,6 »
gjutjärnet nämligen en volymökning, som beror på att kol, som
tidigare varit kemiskt bundet vid järnet, till viss del utfaller i fri form.
Dessa förhållanden beröras närmare i det följande.
Krympningsfenomenen medföra vissa nackdelar vid gjutningen, vilka
man måste känna till för att kunna vidtaga förebyggande åtgärder.
Modellerna, som användas för framställningen av formarna, måste
tillverkas efter krympmått, d. v. s. något större än den färdiga detaljen.
Modellsnickare använda för detta ändamål en särskild s. k.
krymp-måttstock. Genom krympningen uppstå sekundära fenomen, såsom
sugningar och krympspänningar. De förra ge sig tillkänna genom
hå-ligheter i godset, fig. 204 a och b. De bildas antingen trattformigt från
ytan, a, eller lokaliseras till det inre av godset, b. Sugningarna uppstå
därigenom att ett mera ytligt beläget parti av godset eller en klenare
sektion stelnar först och vid krympningen suger till sig metall från
en grövre sektion, där materialet fortfarande är smält. I denna sek-
Fig. 204 b. Sugningar i godsets inre.
Fig. 204 a. Sugningar i ytan.
198
<< prev. page << föreg. sida << >> nästa sida >> next page >>
