1054
SKEPPSBYGGNAD.

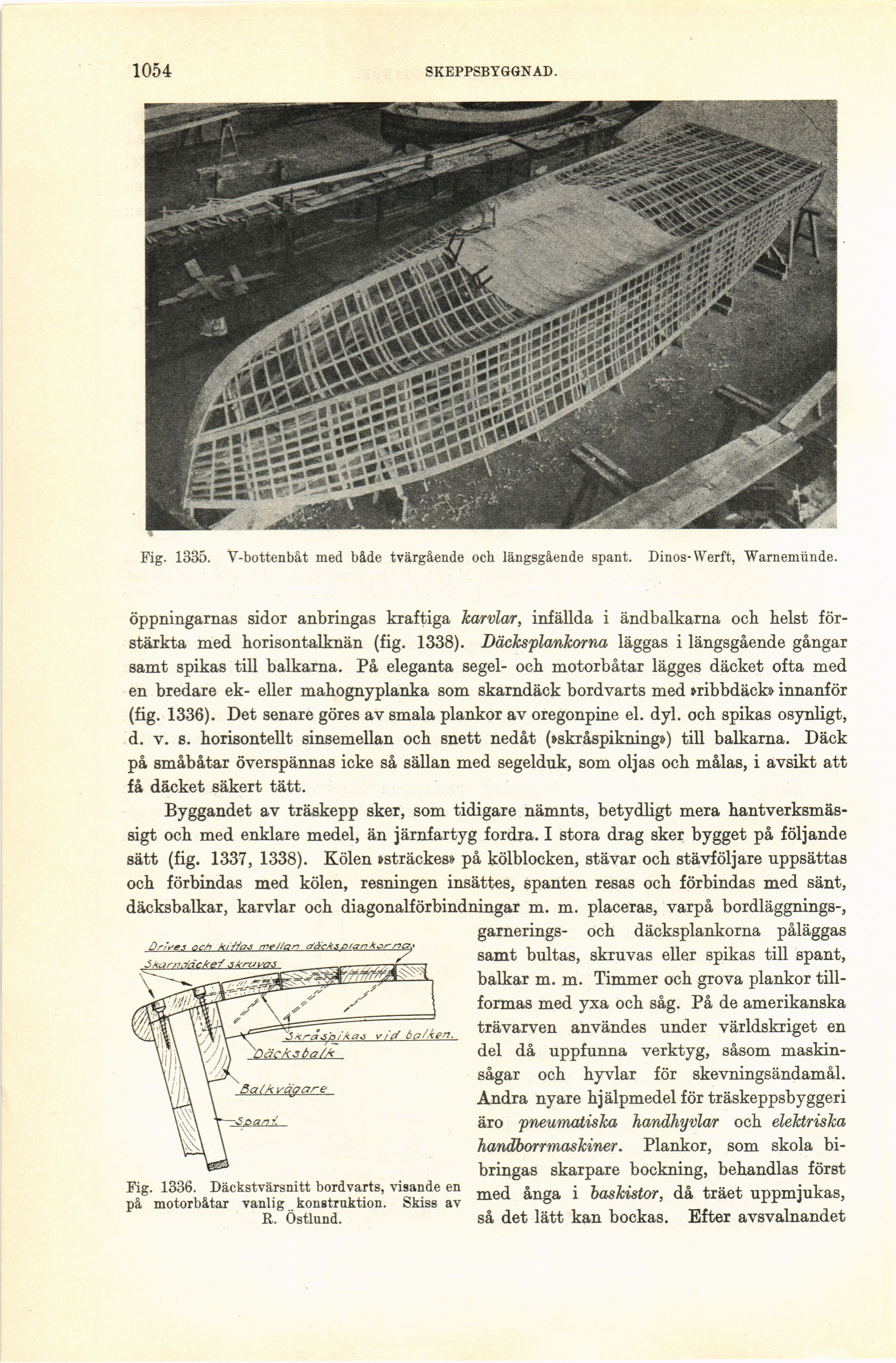

Fig. 1335. V-bottenbåt med både tvärgående och längsgående spant. Dinos-Werft, Warnemünde.
öppningarnas sidor anbringas kraftiga karvlar, infällda i ändbalkarna och helst
förstärkta med horisontalknän (fig. 1338). Däcksplankorna läggas i längsgående gångar
samt spikas till balkarna. På eleganta segel- och motorbåtar lägges däcket ofta med
en bredare ek- eller mahognyplanka som skarndäck bordvarts med »ribbdäck» innanför
(fig. 1336). Det senare göres av smala plankor av oregonpine el. dyl. och spikas osynligt,
d. v. s. horisontellt sinsemellan och snett nedåt (»skråspikning») till balkarna. Däck
på småbåtar överspännas icke så sällan med segelduk, som oljas och målas, i avsikt att
få däcket säkert tätt.
Byggandet av träskepp sker, som tidigare nämnts, betydligt mera
hantverksmässigt och med enklare medel, än järnfartyg fordra. I stora drag sker bygget på följande
sätt (fig. 1337, 1338). Kölen »sträckes» på kölblocken, stävar och stävföljare uppsättas
och förbindas med kölen, resningen insättes, spanten resas och förbindas med sänt,
däcksbalkar, karvlar och diagonalförbindningar m. m. placeras, varpå bordläggnings-,
garnerings- och däcksplankorna påläggas
samt bultas, skruvas eller spikas till spant,
balkar m. m. Timmer och grova plankor
tillformas med yxa och såg. På de amerikanska
trävarven användes under världskriget en
del då uppfunna verktyg, såsom
maskinsågar och hyvlar för skevningsändamål.
Andra nyare hjälpmedel för träskeppsbyggeri
äro pneumatiska handhyvlar och elektriska
handborrmaskiner. Plankor, som skola
bibringas skarpare bockning, behandlas först
med ånga i baskistor, då träet uppmjukas,
så det lätt kan bockas. Efter avsvalnandet
Fig. 1336. Däckstvärsnitt bordvarts, visande en
på motorbåtar vanlig konstruktion. Skiss av
R. Östlund.
