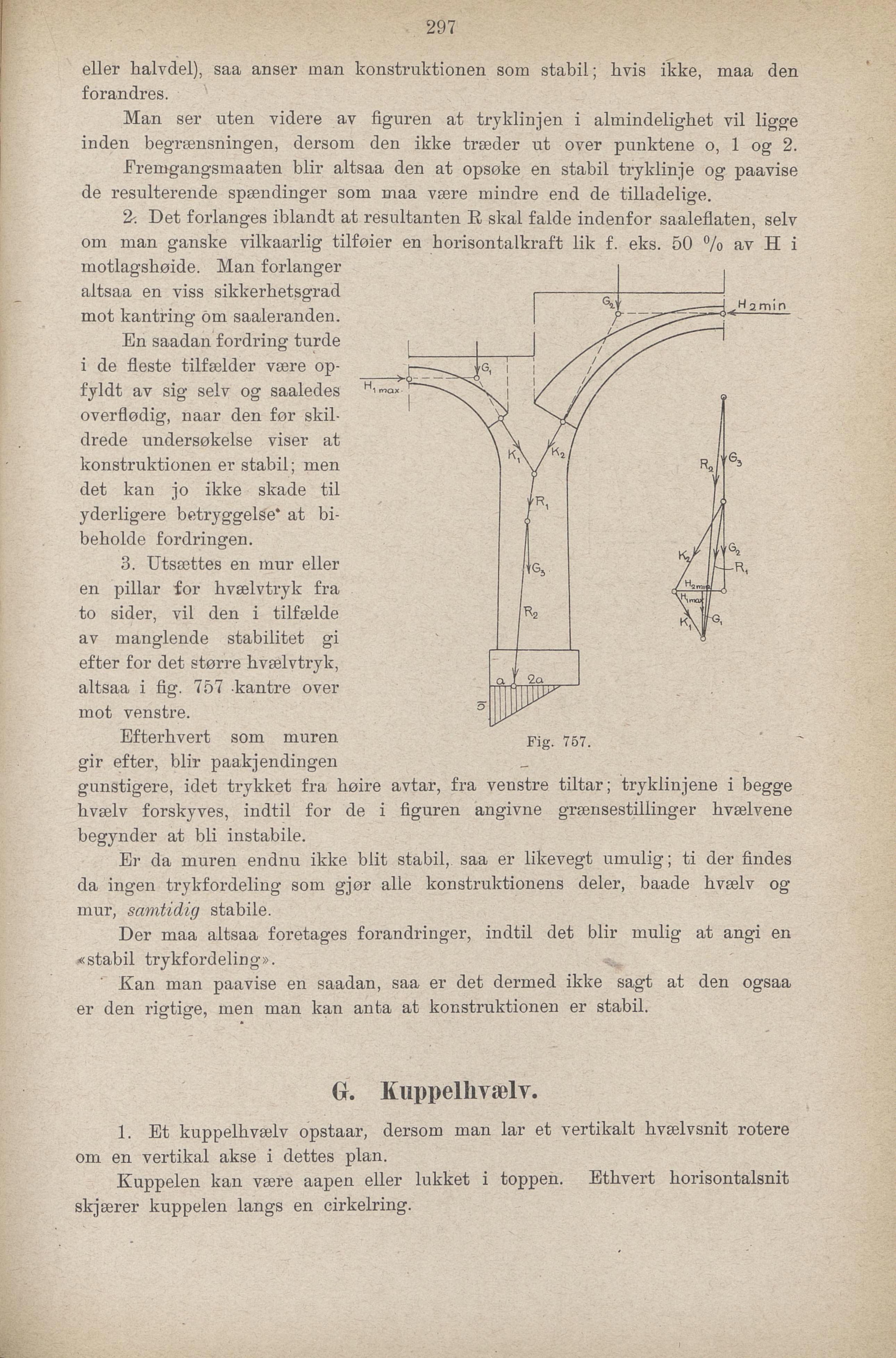

305
eller halvdel), saa anser man konstrnktionen som stabil; hvis ikke, maa den
forandres.
Man ser nten videre av figuren at tryklinjen i almindelighet vil ligge
inden begrænsningen, dersom den ikke træder ut over punktene o, 1 og 2.
Eremgangsmaaten blir altsaa den at opsøke en stabil tryklinje og paavise
de resulterende spændinger som maa være mindre end de tilladelige.
2-, Det forlanges iblandt at resultanten R skal falde indenfor saaleflaten, seiv
om man ganske vilkaarlig tilføier en borisontalkraft lik f. eks. 50 %av H i
rnotlagsbøide. Man forlanger
altsaa en viss sikkerbetsgrad
mot kantring dm saaleranden.
Hamin
En saadan fordring turde
i de fleste tilfælder være op
fyldt av sig seiv og saaledes
overflødig, naar den for skil
drede undersøkelse viser at
konstruktionen er stabil; men
det kan jo ikke skade til
yderligere betryggelse* at bi
bebolde fordringen.
3. Utsættes en mur eller
en pillar for hvælvtryk fra
to sider, vil den i tilfælde
av manglende stabilitet gi
efter for det større hvælvtryk,
altsaa i fig. 757 kantre over
mot venstre.
Efterbvert som muren
gir efter, blir paakjendingen
Fig. 767.
gunstigere, idet trykket fra bøire avtar, fra venstre tiltar; tryklinjene i begge
hvælv forskyves, indtil for de i figuren angivne grænsestillinger hvælvene
begynder at bli instabile.
Er da muren endnu ikke blit stabil, saa er likevegt umulig; ti der findes
da ingen trykfordeling som gjør alle konstruktionens deler, baade hvælv og
mur, samtidig stabile.
Der maa altsaa foretages forandringer, indtil det blir mulig at angi en
* stabil trykfordeling».
Kan man paavise en saadan, saa er det dermed ikke sagt at den ogsaa
er den rigtige, men man kan anta at konstruktionen er stabil.
Gr. Kuppelhyæly.
1. Et kuppelhvælv opstaar, dersom man lar et vertikalt hvælvsnit rotere
om en vertikal akse i dettes plan.
Kuppelen kan være aapen eller lukket i toppen. Etbvert borisontalsnit
skjærer kuppelen langs en cirkelring.
