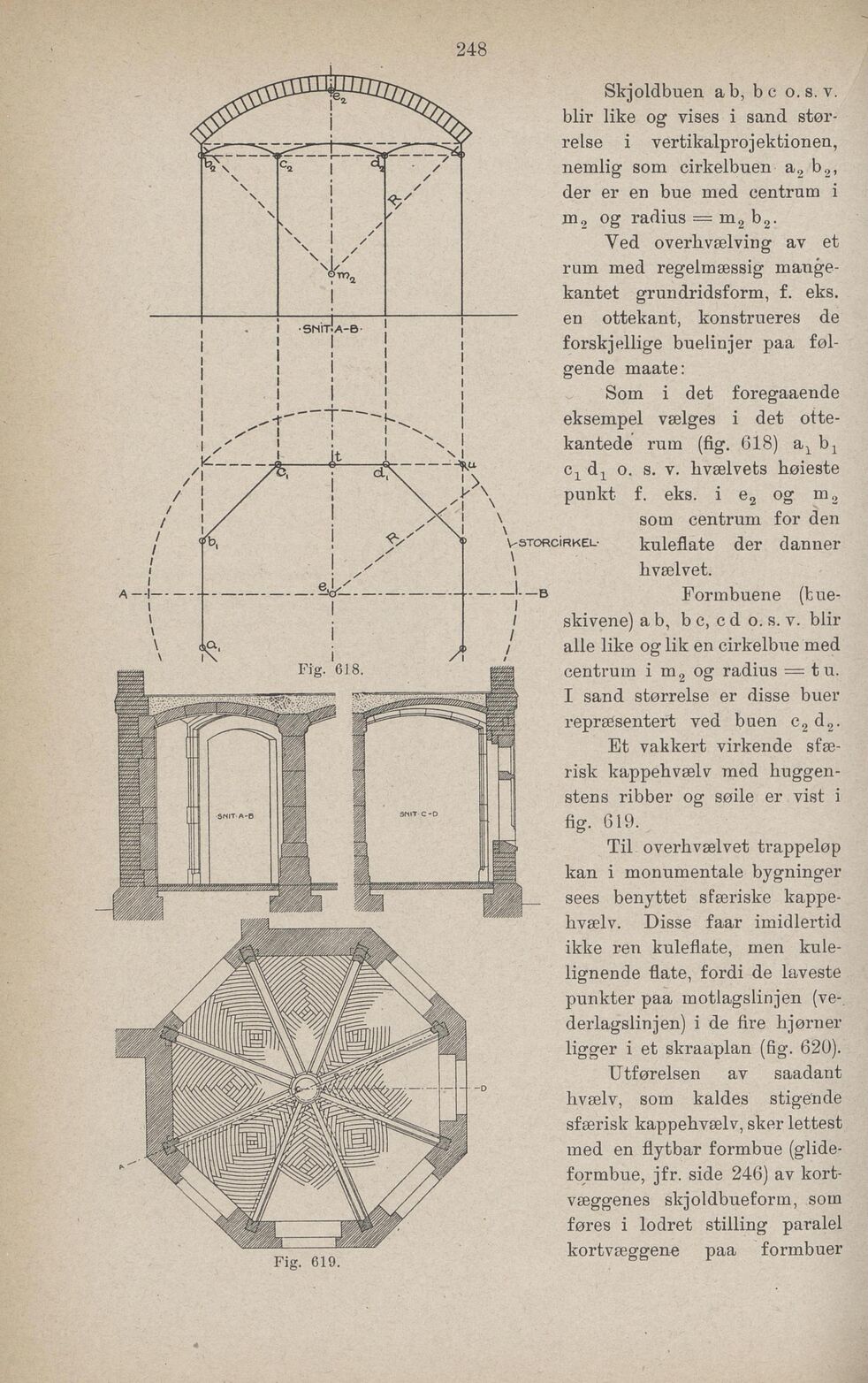

256
Skjoldbuen ab, bc o. s. v.
blir like og vises i sand stør
relse i vertikalpi-ojektionen,
nemlig som cirkelbnen a2 b 2 ,
der er en bue med centrum i
m 2 og radius =m2 b 2 .
Yed overlivælving av et
ram med regelmæssig mange
kantet grundridsform, f. eks.
en ottekant, konstrueres de
forskjellige buelinjer paa føl
gende maate:
Som i det foregaaende
eksempel vælges i det otte
kantede rum (fig. G18) ax
c x dx o. s. v. hvælvets høieste
punkt f. eks. i e2 og m 2
som centrum for den
VSTORCiRKEL- kuleflate der danner
hvælvet.
Formbuene (fcue-
skivene) ab, bc, c d o. s. v. blir
alle like og lik en cirkelbue med
centrum i m 2 og radius = tu.
I sand størrelse er disse buer
repræsentert ved buen c2 d 2 .
Til overhvælvet trappeløp
kan i monumentale bygninger
sees benyttet sfæriske kappe
hvælv. Disse faar imidlertid
ikke ren kuleflate, men kule
lignende flate, fordi de laveste
punkter paa motlagslinjen (ve-,
derlagslinjen) i de fire hjørner
ligger i et skraaplan (fig. 620).
Utførelsen av saadant
livælv, som kaldes stigende
sfærisk kappehvælv, sker lettest
med en flytbar formbue (glide
fqrmbue, jfr. side 246) av kort
væggenes skjoldbueform, som
føres i lodret stilling paralel
kortvæggene paa formbuer
Fig. 619.
Et vakkert virkende sfæ
risk kappehvælv med huggen
stens ribber og søile er vist i
fig. 619.
