255
\
v*
vom|
\
N.

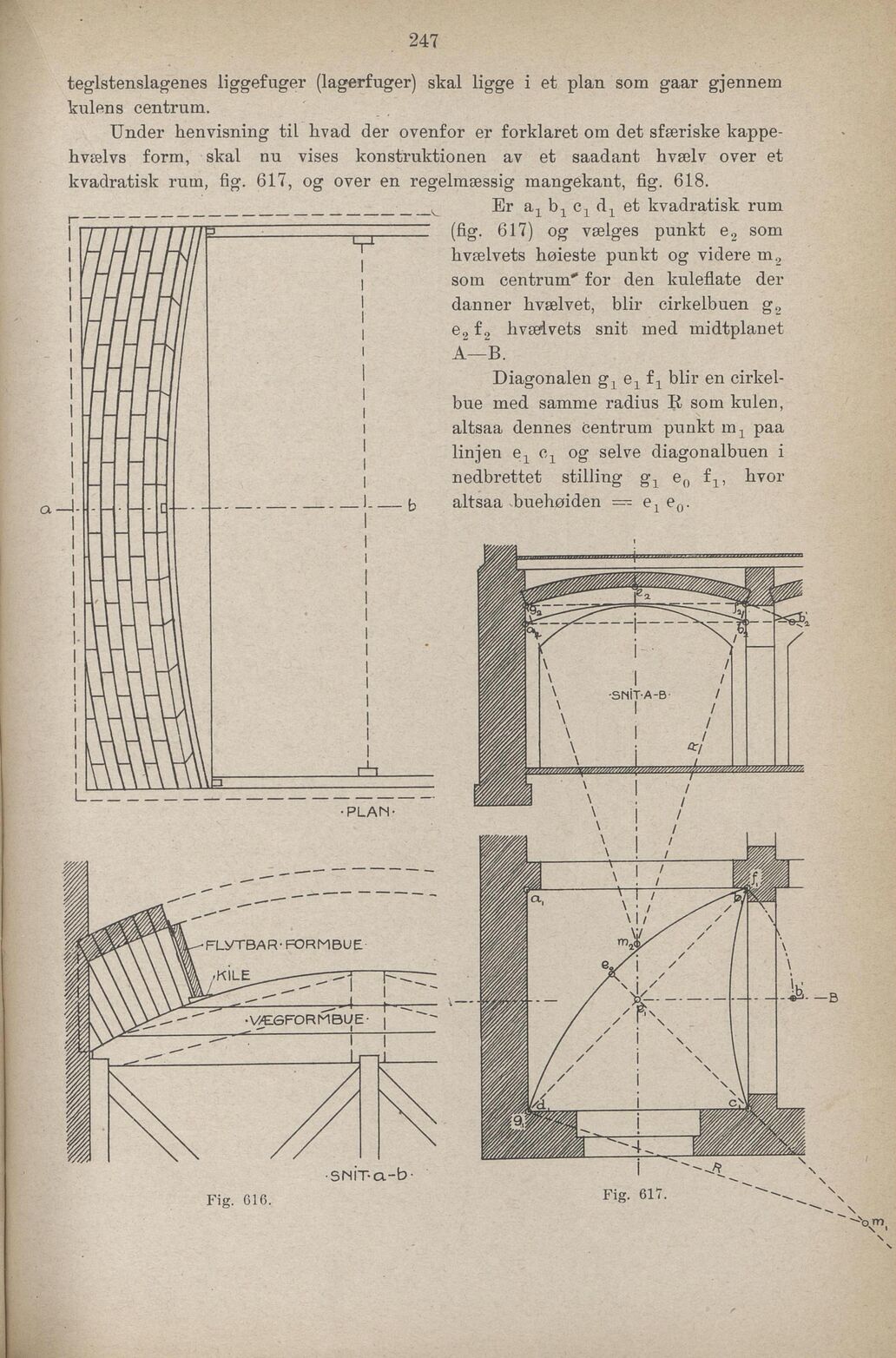

teglstenslagenes liggefuger (lagerfuger) skal ligge i et plan som gaar gjennem
kulens centrum.
Under henvisning til hvad der ovenfor er forklaret om det sfæriske kappe
hvælvs form, skal nn vises konstruktionen av et saadant hvælv over et
kvadratisk ram, fig. 617, og over en regelraæssig mangekant, fig. 618.
Er a-, b x c x dx et kvadratisk ram
(fig. 617) og vælges punkt e2 som
livælvets høieste punkt og videre m 2
som centrum’ for den kuleflate der
danner hvælvet, blir cirkelbuen g 2
e2 f2 hvøedvets snit med midtplanet
A—B.
Diagonalen g, ex fx blir en cirkel
bue med samme radius R som kulen,
altsaa dennes centrum punkt iuj paa
linjen e x c x og selve diagonalbuen i
nedbrettet stilling gx e0 fx , hvor
altsaa buehøiden = e 1 e0 .
SNiT-a-b-
Fig. 617.
Fig. 616.
