77
\

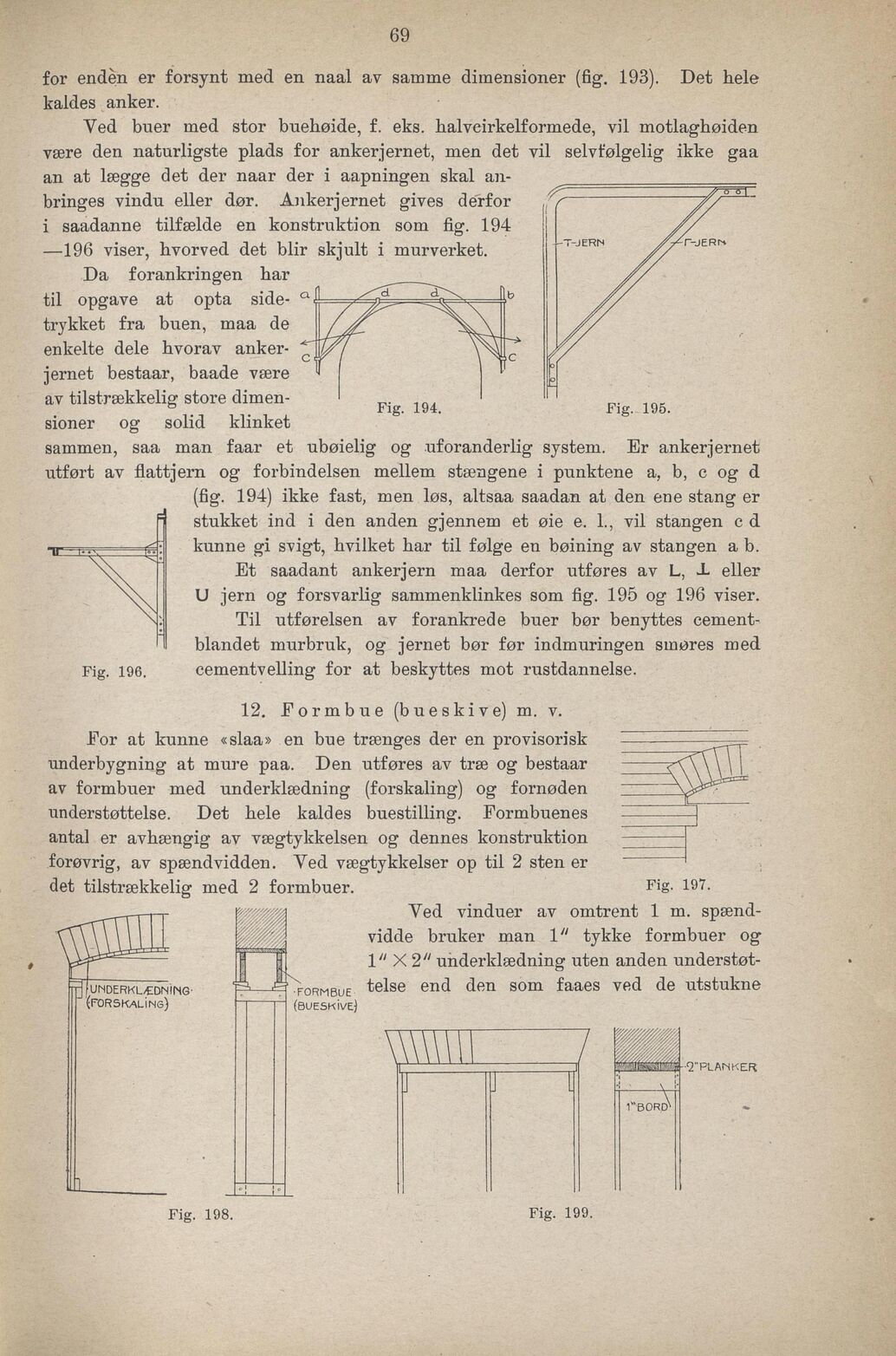

for enden er forsynt med en naal av samme dimensioner (fig. 193). Det hele
kaldes anker
Yed bner med stor buehøide, f. eks. halvcirkelformede, vil motlaghøiden
være den naturligste plads for ankerjernet, men det vil selvfølgelig ikke gaa
an at lægge det der naar der i aapningen skal an
bringes vindn eller dør. Ankerjernet gives derfor
i saadanne tilfælde en konstruktion som fig. 194
196 viser, hvorved det blir skjult i murverket,
Da forankringen har
til opgave at opta side
trykket fra buen, maa de
enkelte dele hvorav anker
jernet bestaar, baade være
av tilstrækkelig store dimen
sioner og solid klinket
Fig. 194. Fig. 196.
sammen, saa man faar et ubøielig og uforanderlig system. Er ankerjernet
utført av flattjern og forbindelsen mellem stængene i punktene a, b, c og d
Fig. 196,
Eor at kunne «slaa» en bue trænges der en provisorisk
underbygning at mure paa. Den utføres av træ og bestaar
av formbuer med underklædning (forskaling) og fornøden
understøttelse. Det hele kaldes buestilling. Formbuenes
antal er avhængig av vægtykkelsen og dennes konstruktion
forøvrig, av spændvidden. Yed vægtykkelser op til 2 sten er
det tilstrækkelig med 2 formbuer.
(UNDERKLÆDNING’
(forskalIng)
•EORMBUE
(bueskIve)
Fig. 198
(fig. 194) ikke fast, men løs, altsaa saadan at den ene stang er
blandet murbruk, og jernet bør før indmuringen smøres med
cementvelling for at beskyttes mot rustdannelse
Fig. 197.
Yed vinduer av omtrent 1 m. spænd
vidde bruker man 1" tykke formbuer og
1 “ X 2/y underklædning uten anden understøt
telse end den som faaes ved de utstukne
Fig. 199.
12. JTormbne (bueskive) m. v.
stnkket ind i den anden gjennem et øie e. 1., vil stangen c d
kunne gi svigt, hvilket har til følge en bøining av stangen a b.
Et saadant ankerjern maa derfor utføres av L, JL eller
U jern og forsvarlig sammenklinkes som fig. 195 og 196 viser.
Til utførelsen av forankrede buer bør benyttes cement-
