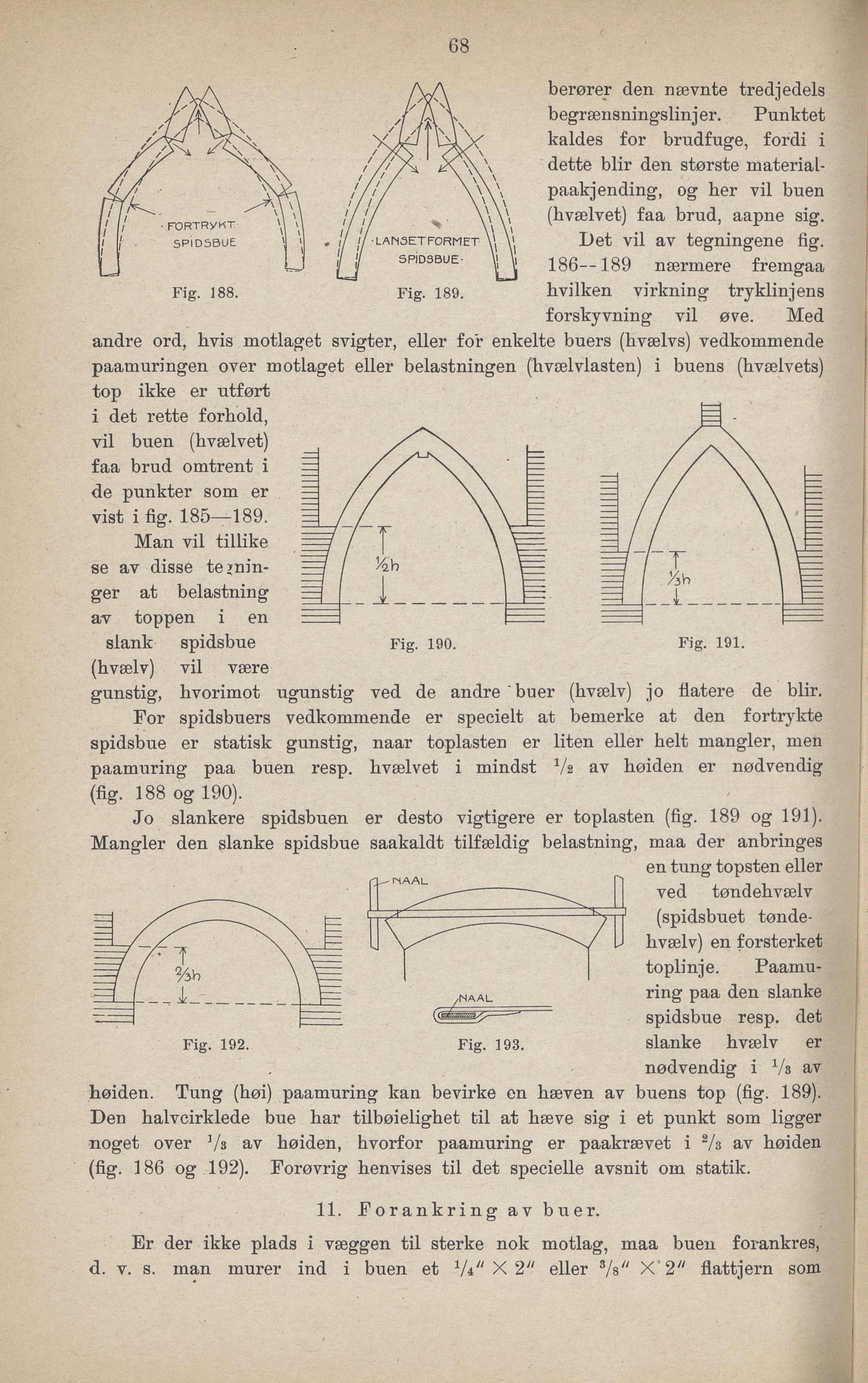

76
berører den nævnte tredjedels
begrænsningslinjer. Punktet
kaldes for brudfuge, fordi i
dette blir den største material
paakj ending, og ber vil buen
(hvælvet) faa brud, aapne sig.
Det vil av tegningene fig.
186–189 nærmere fremgaa
Fig. 188. Fig. 189. hvilken virkning tryklinjens
forskyvning vil øve. Med
andre ord, hvis motlaget svigter, eller for enkelte buers (hvælvs) vedkommende
paamuringen over motlaget eller belastningen (hvælvlasten) i buens (hvælvets)
top ikke er utført
i det rette forhold,
vil buen (hvælvet)
faa brud omtrent i
de punkter som er
vist i fig. 185—189.
Man vil tillike
se av disse te>nin
ger at belastning
ar toppen i en
slank spidsbue
(hvælv) vil være
Fig. 190. Fig. 191.
gunstig, hvorimot ugunstig ved de andre ’ buer (hvælv) jo flatere de blir,
For spidsbuers vedkommende er specielt at bemerke at den fortrykte
spidsbue er statisk gunstig, naar toplasten er liten eller helt mangler, men
paamuring paa buen resp. hvælvet i mindst Vs av høiden er nødvendig
(fig. 188 og 190).
Jo slankere spidsbuen er desto vigtigere er toplasten (fig. 189 og 191).
Mangler den slanke spidsbue saakaldt tilfældig belastning, maa der anbringes
en tung topsten eller
ved tøndehvælv
(spidsbuet tønde-
hvælv) en forsterket
toplinje. Paamu
ring paa den slanke
spidsbue resp. det
Fig. 192. Fig. 193. slanke hvælv er
nødvendig i Vs av
høiden. Tung (høi) paamuring kan bevirke en hæven av buens top (fig. 189).
Den halvcirklede bue har tilbøielighet til at hæve sig i et punkt som ligger
noget over Vs av høiden, hvorfor paamuring er paakrævet i 2/s av høiden
(fig. 186 og 192). Forøvrig henvises til det specielle avsnit om statik.
11. Forankring av buer.
Er der ikke plads i væggen til sterke nok motlag, maa buen forankres,
d. v. s. man murer ind i buen et VP’ X2" eller 3/s" X2" flattjern som
