Anläggningsteknik
BENÄMNINGAR:
Säkringar och centraler:
Aq = servisapparat
A, = stigarcentral
Huvudsak- A2 = huvudsäkring för mätaranordning
ringar: A3 = central med huvudsäkringar för
gruppcentraler
B = gruppcentral
Ledningar:
Lg = servisledning
l| = stamledning
Huvudled- = stigarledning
ningar: U - stigaravgrening
U = huvudledning för gruppcentral
G = gruppledning
Mä taranordningar:
M = mätaranordning med
huvudströmbrytare

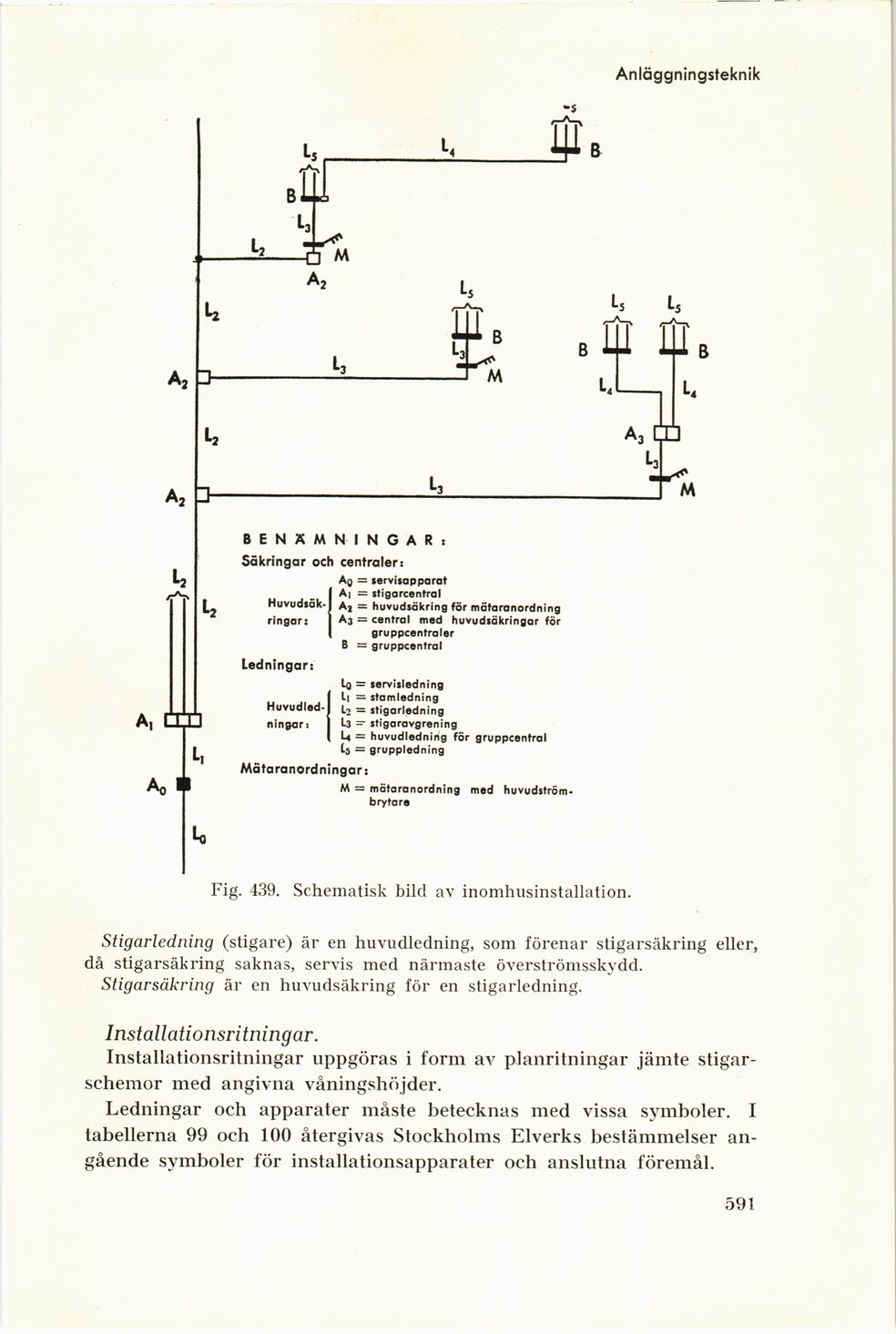

Fig. 439. Schematisk bild av inomhusinstallation.
Stigarledning (stigare) är en huvudledning, som förenar stigarsäkring eller,
då stigarsäkring saknas, servis med närmaste överströmsskydd.
Stigarsäkring är en huvudsäkring för en stigarledning.
Installationsritningar.
Installationsritningar uppgöras i form av planritningar jämte
stigar-schemor med angivna våningshöjder.
Ledningar och apparater måste betecknas med vissa symboler. I
tabellerna 99 och 100 återgivas Stockholms Elverks bestämmelser
angående symboler för installationsapparater och anslutna föremål.
591
