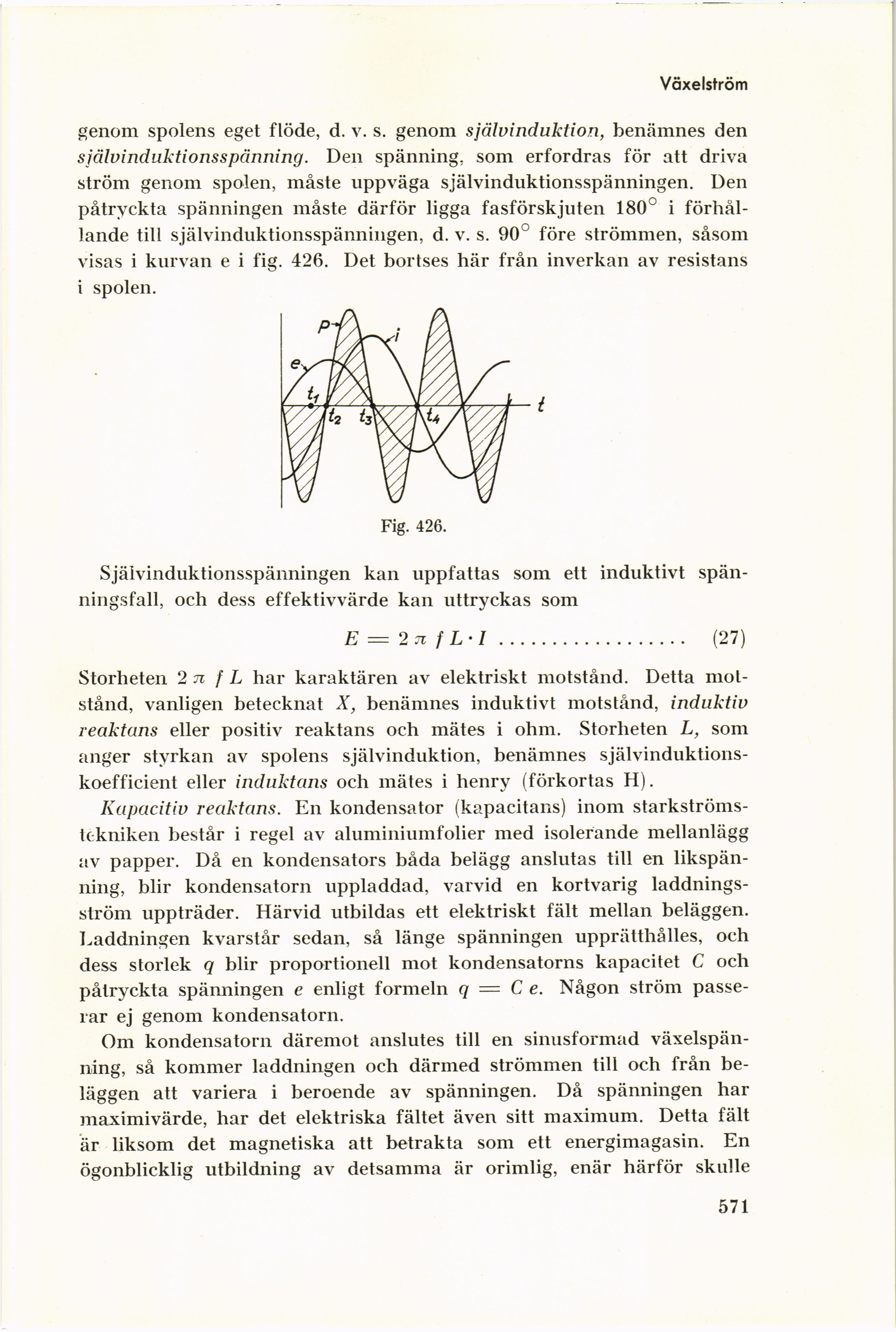

Växelström
genom spolens eget flöde, d. v. s. genom självinduktion, benämnes den
självindnktionsspänning. Den spänning, som erfordras för att driva
ström genom spolen, måste uppväga självinduktionsspänningen. Den
påtryckta spänningen måste därför ligga fasförskjuten 180° i
förhållande till självinduktionsspänningen, d. v. s. 90° före strömmen, såsom
visas i kurvan e i fig. 426. Det bortses här från inverkan av resistans
i spolen.
Fig. 426.
Självinduktionsspänningen kan uppfattas som ett induktivt
spänningsfall, och dess effektivvärde kan uttryckas som
E = 2nfLd..........
(27)
Storheten 2 n f L har karaktären av elektriskt motstånd. Detta
motstånd, vanligen betecknat X, benämnes induktivt motstånd, induktiv
reaktans eller positiv reaktans och mätes i ohm. Storheten L, som
anger styrkan av spolens självinduktion, benämnes
självinduktions-koefficient eller induktans och mätes i henry (förkortas H).
Kapacitiv reaktans. En kondensator (kapacitans) inom
starkströms-tekniken består i regel av aluminiumfolier med isolerande mellanlägg
av papper. Då en kondensators båda belägg anslutas till en
likspänning, blir kondensatorn uppladdad, varvid en kortvarig
laddnings-ström uppträder. Härvid utbildas ett elektriskt fält mellan beläggen.
Laddningen kvarstår sedan, så länge spänningen upprätthålles, och
dess storlek q blir proportionell mot kondensatorns kapacitet C och
påtryckta spänningen e enligt formeln q = C e. Någon ström
passerar ej genom kondensatorn.
Om kondensatorn däremot anslutes till en sinusformad
växelspänning, så kommer laddningen och därmed strömmen till och från
beläggen att variera i beroende av spänningen. Då spänningen har
maximivärde, har det elektriska fältet även sitt maximum. Detta fält
är liksom det magnetiska att betrakta som ett energimagasin. En
ögonblicklig utbildning av detsamma är orimlig, enär härför skulle
571
