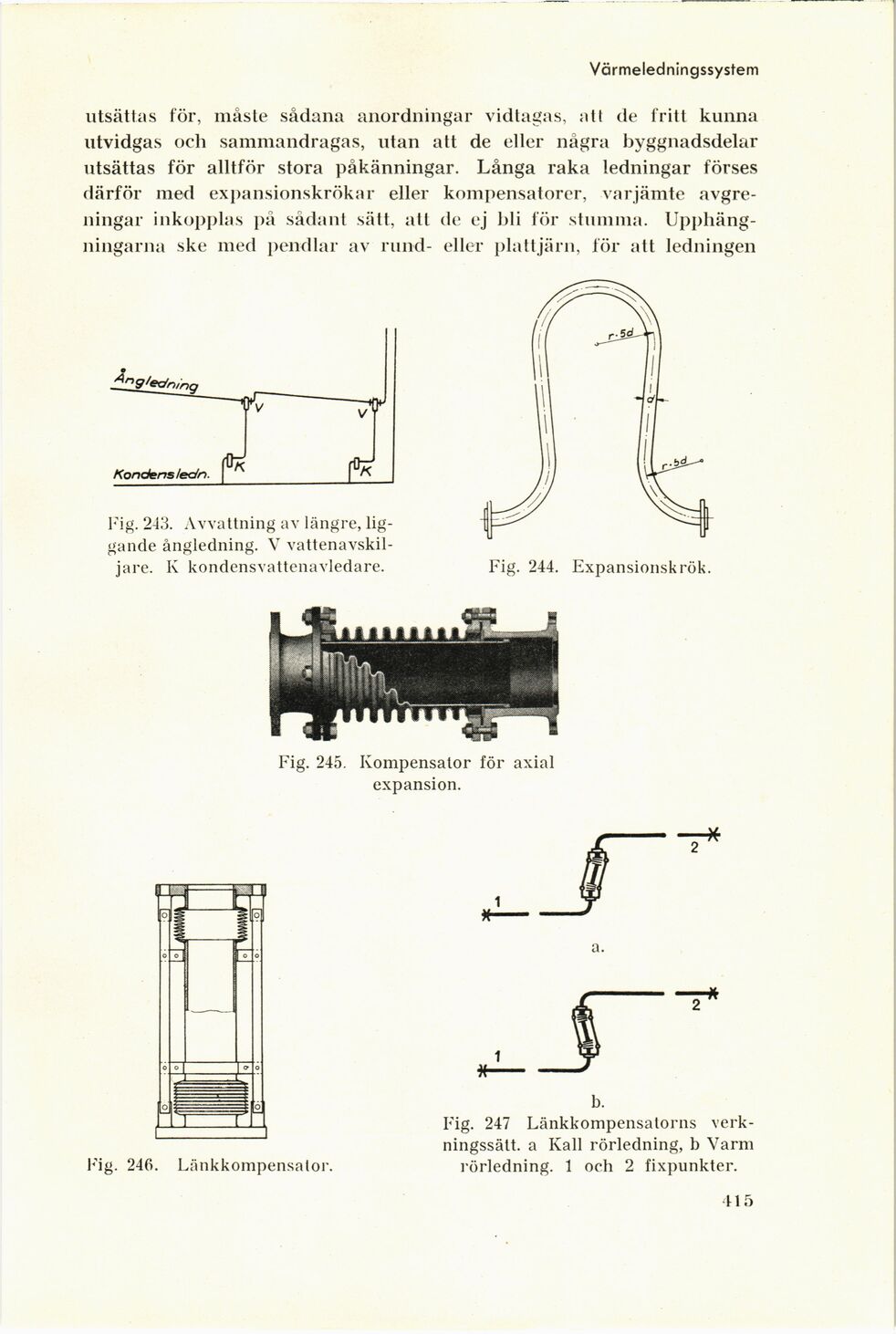

Värmeledningssystem
utsättas för, måste sådana anordningar vidtagas, atl de fritt kunna
utvidgas och sammandragas, utan att de eller några byggnadsdelar
utsättas för alltför stora påkänningar. Långa raka ledningar förses
därför med expansionskrökar eller kompensatorer, varjämte
avgre-ningar inkopplas på sådant sätt, att de ej bli för stumma.
Upphäng-ningarna ske med pendlar av rund- eller plattjärn, för att ledningen
Fig. 243. Avvattning av längre,
liggande ångledning. V
vattenavskil-jare. K kondensvattenavledare.
Fig. 244. Expansionskrök.
Fig. 245. Kompensator för axial
expansion.
a.
b.
Fig. 247 Länkkompensatorns
verkningssätt. a Kall rörledning, b Varm
rörledning. 1 och 2 fixpunkter.
låg. 246. Länkkompensator.
415
