Full resolution (JPEG) - On this page / på denna sida - Ytbehandling av metaller, av Ivar Sven-Nilsson - Speciella metoder - 116. Fosfatering av järn - 117. Skyddsbehandling av zink - 118. Skyddsbehandling av aluminium. Eloxering
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

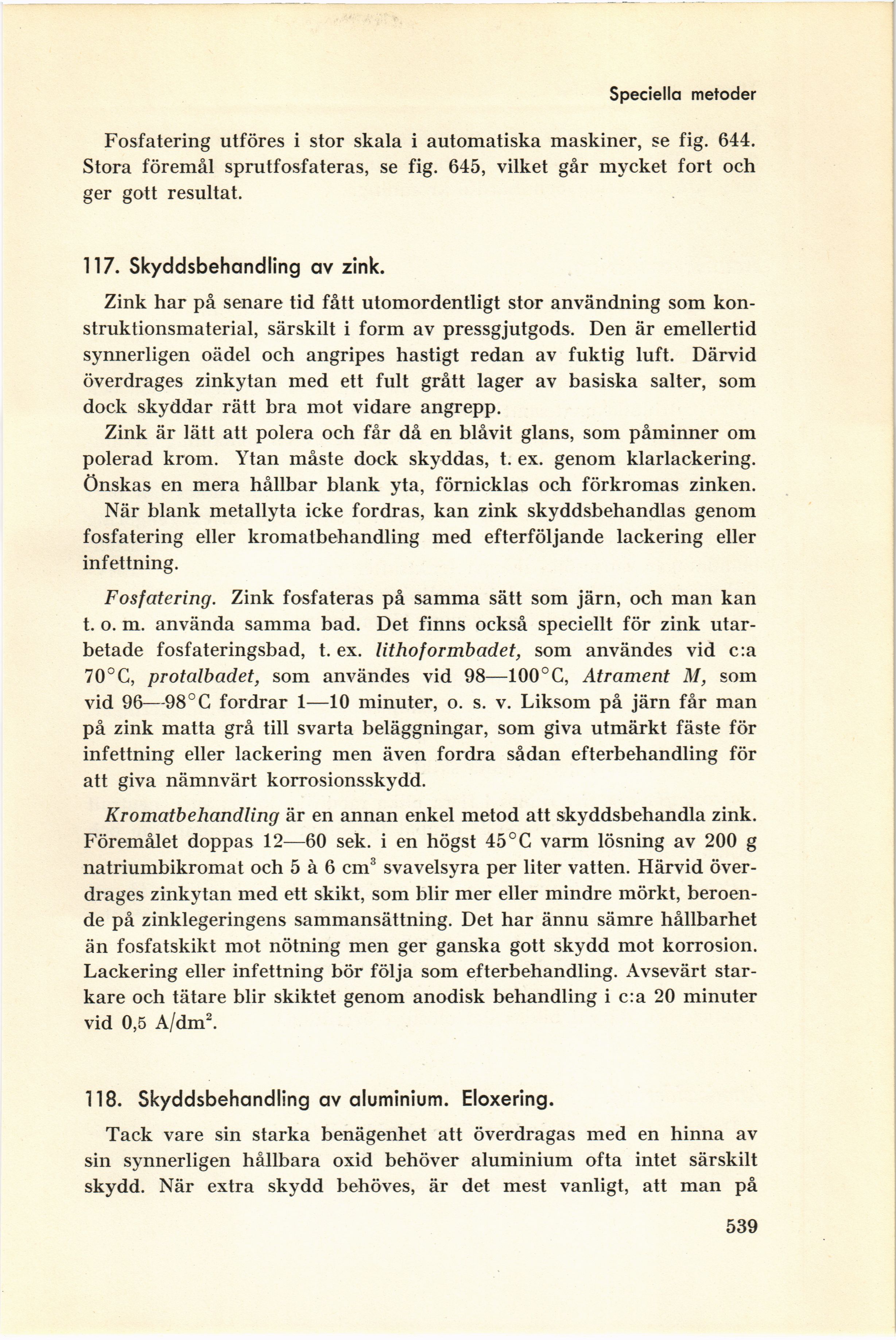

Speciella metoder
Fosfatering utföres i stor skala i automatiska maskiner, se fig. 644.
Stora föremål sprutfosfateras, se fig. 645, vilket går mycket fort och
ger gott resultat.
117. Skyddsbehandling av zink.
Zink har på senare tid fått utomordentligt stor användning som
konstruktionsmaterial, särskilt i form av pressgjutgods. Den är emellertid
synnerligen oädel och angripes hastigt redan av fuktig luft. Därvid
överdrages zinkytan med ett fult grått lager av basiska salter, som
dock skyddar rätt bra mot vidare angrepp.
Zink är lätt att polera och får då en blåvit glans, som påminner om
polerad krom. Ytan måste dock skyddas, t. ex. genom klarlackering.
Önskas en mera hållbar blank yta, förnicklas och förkromas zinken.
När blank metallyta icke fordras, kan zink skyddsbehandlas genom
fosfatering eller kromatbehandling med efterföljande lackering eller
infettning.
Fosfatering. Zink fosfateras på samma sätt som järn, och man kan
t. o. m. använda samma bad. Det finns också speciellt för zink
utarbetade fosfateringsbad, t. ex. lithoformbadet, som användes vid c:a
70° C, pr otalbadet, som användes vid 98—100° G, Atrament M, som
vid 96—98° G fordrar 1—10 minuter, o. s. v. Liksom på järn får man
på zink matta grå till svarta beläggningar, som giva utmärkt fäste för
infettning eller lackering men även fordra sådan efterbehandling för
att giva nämnvärt korrosionsskydd.
Kromatbehandling är en annan enkel metod att skyddsbehandla zink.
Föremålet doppas 12—60 sek. i en högst 45° C varm lösning av 200 g
natriumbikromat och 5 å 6 cm3 svavelsyra per liter vatten. Härvid
överdrages zinkytan med ett skikt, som blir mer eller mindre mörkt,
beroende på zinklegeringens sammansättning. Det har ännu sämre hållbarhet
än fosfatskikt mot nötning men ger ganska gott skydd mot korrosion.
Lackering eller infettning bör följa som efterbehandling. Avsevärt
starkare och tätare blir skiktet genom anodisk behandling i c:a 20 minuter
vid 0,5 A/dm2.
118. Skyddsbehandling av aluminium. Eloxering.
Tack vare sin starka benägenhet att överdragas med en hinna av
sin synnerligen hållbara oxid behöver aluminium ofta intet särskilt
skydd. När extra skydd behöves, är det mest vanligt, att man på
539
<< prev. page << föreg. sida << >> nästa sida >> next page >>
