Diverse andra svetsmetoder

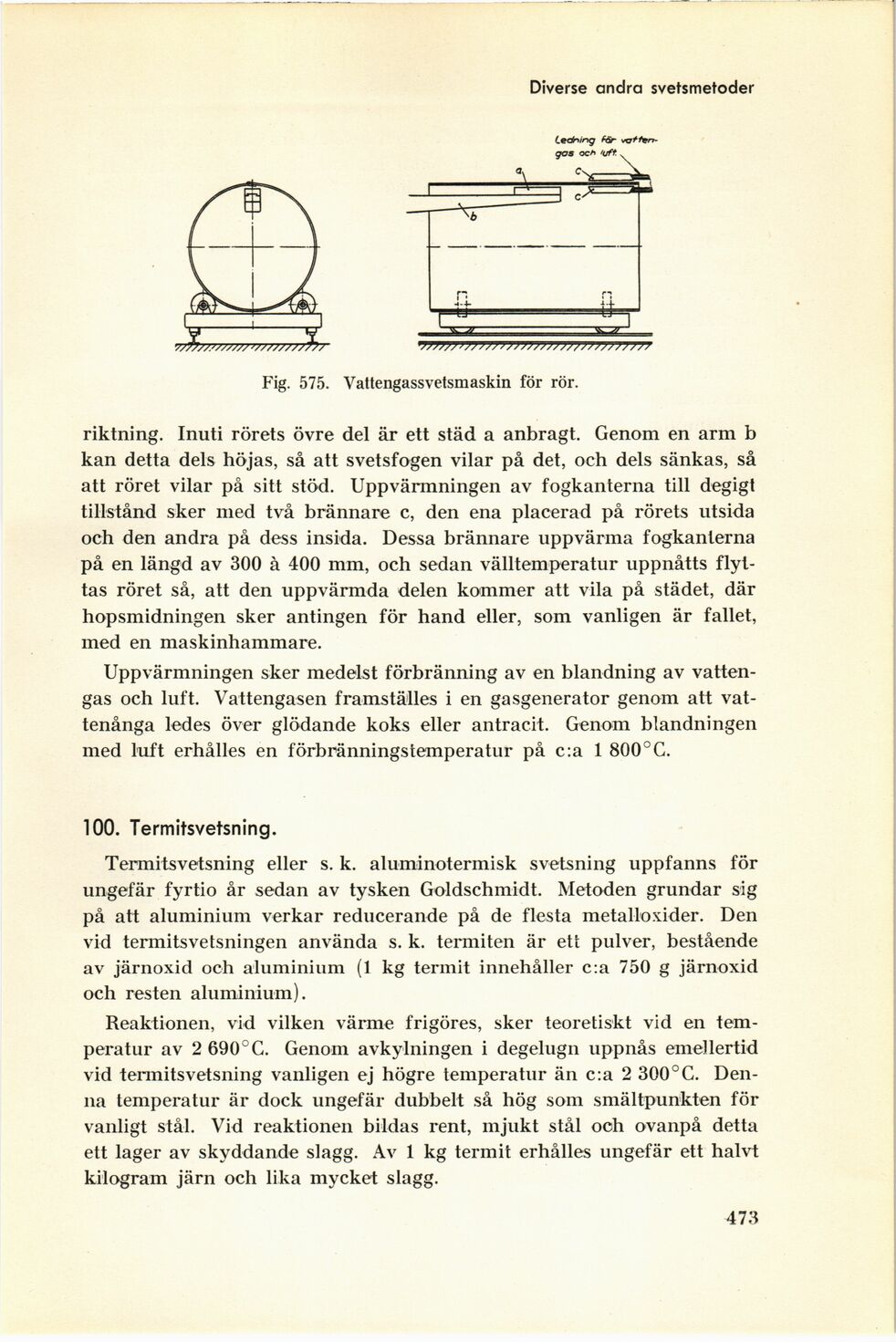

Fig. 575. Vattengassvetsmaskin för rör.
riktning. Inuti rörets övre del är ett städ a anbragt. Genom en arm b
kan detta dels höjas, så att svetsfogen vilar på det, och dels sänkas, så
att röret vilar på sitt stöd. Uppvärmningen av fogkanterna till degigt
tillstånd sker med två brännare c, den ena placerad på rörets utsida
och den andra på dess insida. Dessa brännare uppvärma fogkanterna
på en längd av 300 å 400 mm, och sedan välltemperatur uppnåtts
flyttas röret så, att den uppvärmda delen kommer att vila på städet, där
hopsmidningen sker antingen för hand eller, som vanligen är fallet,
med en maskinhammare.
Uppvärmningen sker medelst förbränning av en blandning av
vattengas och luft. Vattengasen framställes i en gasgenerator genom att
vattenånga ledes över glödande koks eller antracit. Genom blandningen
med luft erhålles en förbränningstemperatur på c:a 1 800°G.
100. Termitsvetsning.
Termitsvetsning eller s. k. aluminotermisk svetsning uppfanns för
ungefär fyrtio år sedan av tysken Goldschmidt. Metoden grundar sig
på att aluminium verkar reducerande på de flesta metalloxider. Den
vid termitsvetsningen använda s. k. termiten är ett pulver, bestående
av järnoxid och aluminium (1 kg termit innehåller c:a 750 g järnoxid
och resten aluminium).
Reaktionen, vid vilken värme frigöres, sker teoretiskt vid en
temperatur av 2 690°C. Genom avkylningen i degelugn uppnås emellertid
vid termitsvetsning vanligen ej högre temperatur än c:a 2 300°C.
Denna temperatur är dock ungefär dubbelt så hög som smältpunkten för
vanligt stål. Vid reaktionen bildas rent, mjukt stål och ovanpå detta
ett lager av skyddande slagg. Av 1 kg termit erhålles ungefär ett halvt
kilogram järn och lika mycket slagg.
473
