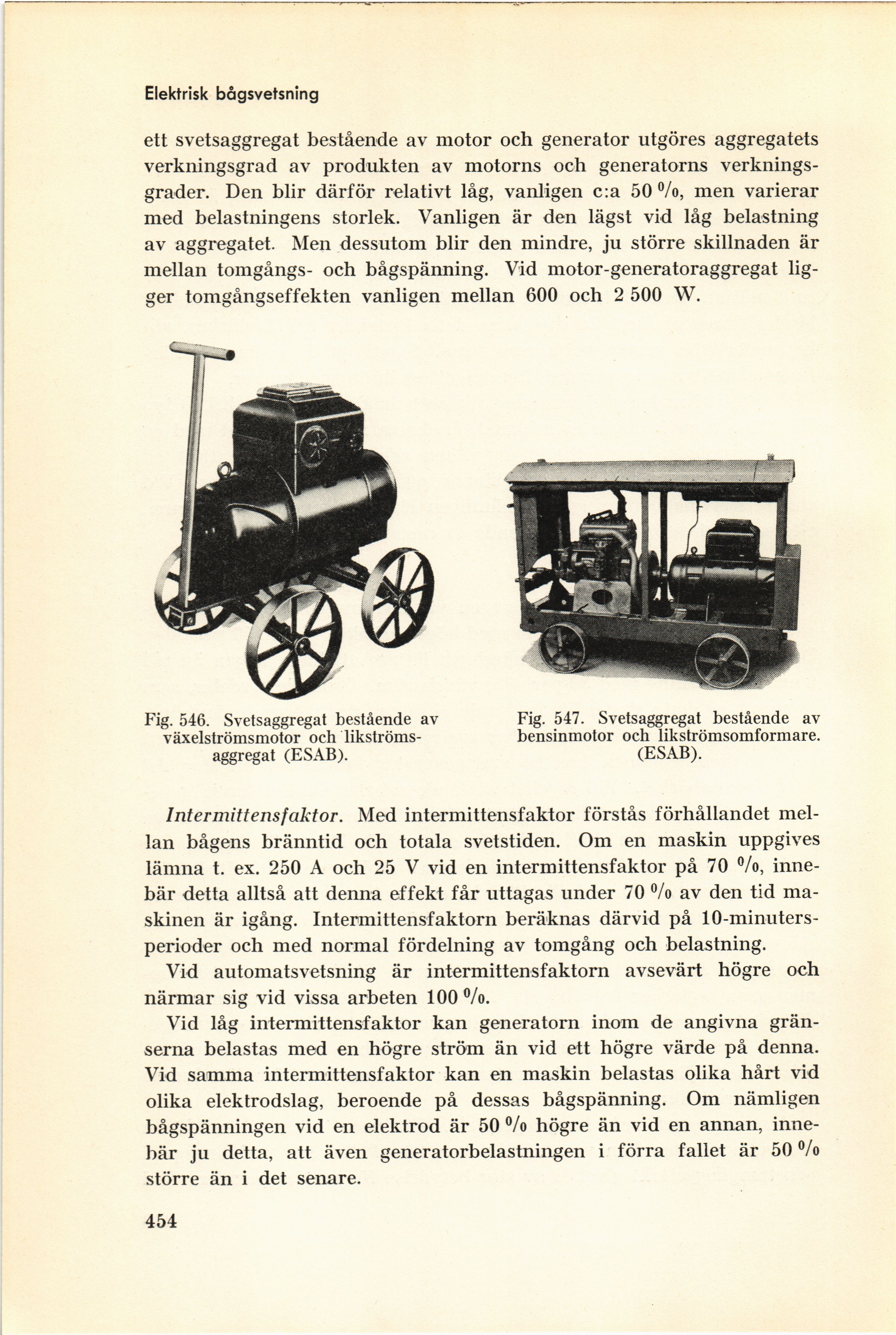

Elektrisk bågsvetsning
ett svetsaggregat bestående av motor och generator utgöres aggregatets
verkningsgrad av produkten av motorns och generatorns
verkningsgrader. Den blir därför relativt låg, vanligen c:a 50 %, men varierar
med belastningens storlek. Vanligen är den lägst vid låg belastning
av aggregatet. Men dessutom blir den mindre, ju större skillnaden är
mellan tomgångs- och bågspänning. Vid motor-generatoraggregat
ligger tomgångseffekten vanligen mellan 600 och 2 500 W.
Fig. 546. Svetsaggregat bestående av
växelströmsmotor och
likströmsaggregat (ESAB).
Fig. 547. Svetsaggregat bestående av
bensinmotor och likströmsomformare.
(ESAB).
Intermittensfaktor. Med intermittensfaktor förstås förhållandet
mellan bågens bränntid och totala svetstiden. Om en maskin uppgives
lämna t. ex. 250 A och 25 V vid en intermittensfaktor på 70 %,
innebär detta alltså att denna effekt får uttagas under 70 % av den tid
maskinen är igång. Intermittensfaktorn beräknas därvid på
10-minuters-perioder och med normal fördelning av tomgång och belastning.
Vid automatsvetsning är intermittensfaktorn avsevärt högre och
närmar sig vid vissa arbeten 100%.
Vid låg intermittensfaktor kan generatorn inom de angivna
gränserna belastas med en högre ström än vid ett högre värde på denna.
Vid samma intermittensfaktor kan en maskin belastas olika hårt vid
olika elektrodslag, beroende på dessas bågspänning. Om nämligen
bågspänningen vid en elektrod är 50 % högre än vid en annan,
innebär ju detta, att även generatorbelastningen i förra fallet är 50%
större än i det senare.
454
