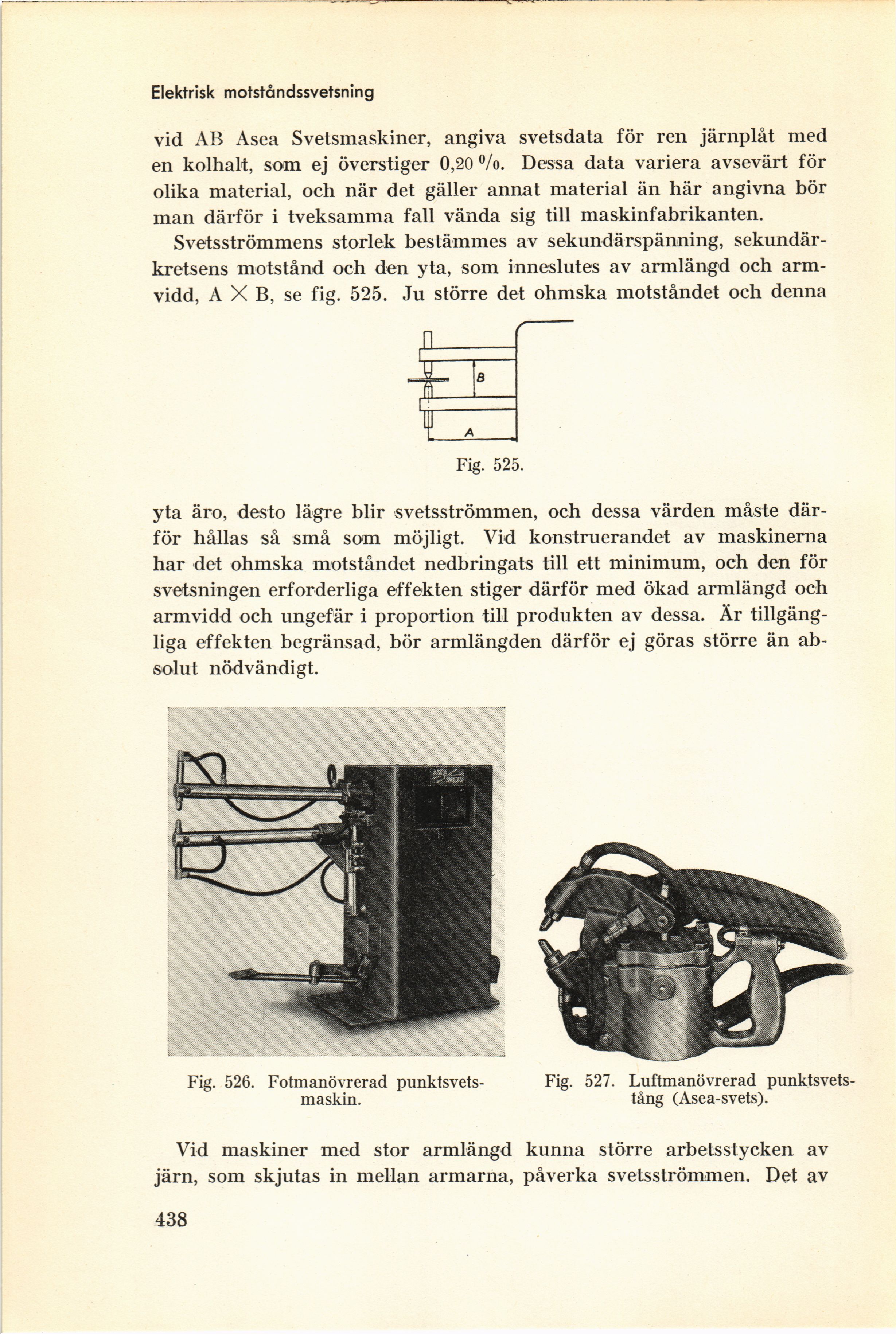

Elektrisk motståndssvetsning
vid AB Asea Svetsmaskiner, angiva svetsdata för ren järnplåt med
en kolhalt, som ej överstiger 0,20 °/o. Dessa data variera avsevärt för
olika material, och när det gäller annat material än här angivna bör
man därför i tveksamma fall vända sig till maskinfabrikanten.
Svetsströmmens storlek bestämmes av sekundärspänning,
sekundärkretsens motstånd och den yta, som inneslutes av armlängd och
armvidd, A X B, se fig. 525. Ju större det ohmska motståndet och denna
Fig. 525.
yta äro, desto lägre blir svetsströmmen, och dessa värden måste
därför hållas så små som möjligt. Vid konstruerandet av maskinerna
har det ohmska motståndet nedbringats till ett minimum, och den för
svetsningen erforderliga effekten stiger därför med ökad armlängd och
armvidd och ungefär i proportion till produkten av dessa. Är
tillgängliga effekten begränsad, bör armlängden därför ej göras större än
absolut nödvändigt.
Fig. 526. Fotmanövrerad
punktsvetsmaskin.
Vid maskiner med stor armlängd kunna större arbetsstycken av
järn, som skjutas in mellan armarna, påverka svetsströmmen. Det av
438
Fig. 527. Luftmanövrerad
punktsvets-tång (Asea-svets).
