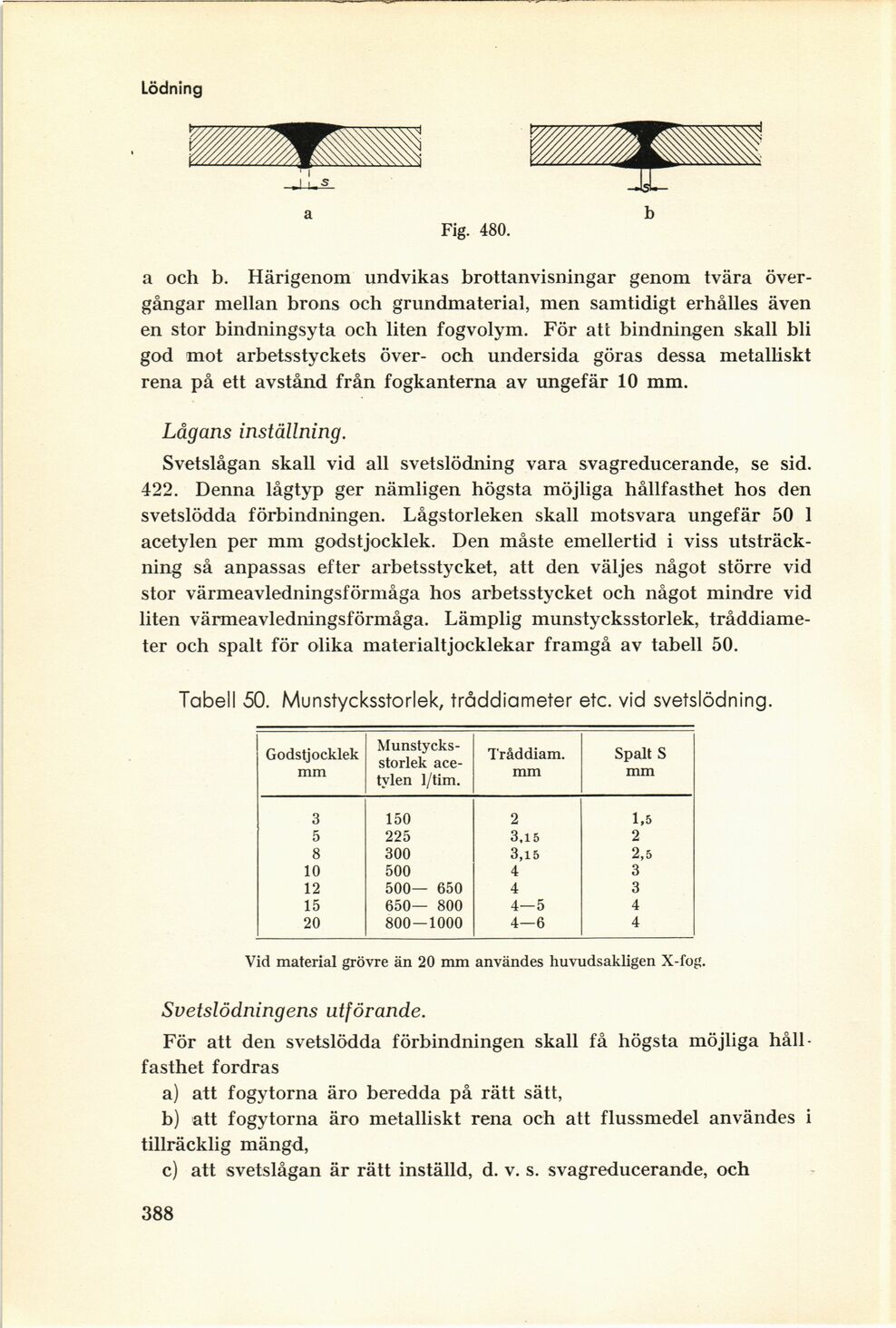

Lödning
a b
Fig. 480.
a och b. Härigenom undvikas brottanvisningar genom tvära
övergångar mellan brons och grundmaterial, men samtidigt erhålles även
en stor bindningsyta och liten fogvolym. För att bindningen skall bli
god mot arbetsstyckets över- och undersida göras dessa metalliskt
rena på ett avstånd från fogkanterna av ungefär 10 mm.
Lågans inställning.
Svetslågan skall vid all svetslödning vara svagreducerande, se sid.
422. Denna lågtyp ger nämligen högsta möjliga hållfasthet hos den
svetslödda förbindningen. Lågstorleken skall motsvara ungefär 50 1
acetylen per mm godstjocklek. Den måste emellertid i viss
utsträckning så anpassas efter arbetsstycket, att den väljes något större vid
stor värmeavledningsförmåga hos arbetsstycket och något mindre vid
liten värmeavledningsförmåga. Lämplig munstycksstorlek,
tråddiameter och spalt för olika materialtjocklekar framgå av tabell 50.
Tabell 50. Munstycksstorlek, tråddiameter etc. vid svetslödning.
Godstjocklek mm [-Munstycksstorlek acetylen-] {+Munstycks- storlek ace- tylen+} 1/tim. Tråd diam, mm Spalt S mm
3 150 2 1,5
5 225 3,15 2
8 300 3,15 2,5
10 500 4 3
12 500— 650 4 3
15 650— 800 4—5 4
20 800—1000 4—6 4
Vid material grövre än 20 mm användes huvudsakligen X-fog.
Svetslödningens utförande.
För att den svetslödda förbindningen skall få högsta möjliga
hållfasthet fordras
a) att fogytorna äro beredda på rätt sätt,
b) att fogytorna äro metalliskt rena och att flussmedel användes i
tillräcklig mängd,
c) att svetslågan är rätt inställd, d. v. s. svagreducerande, och
388
