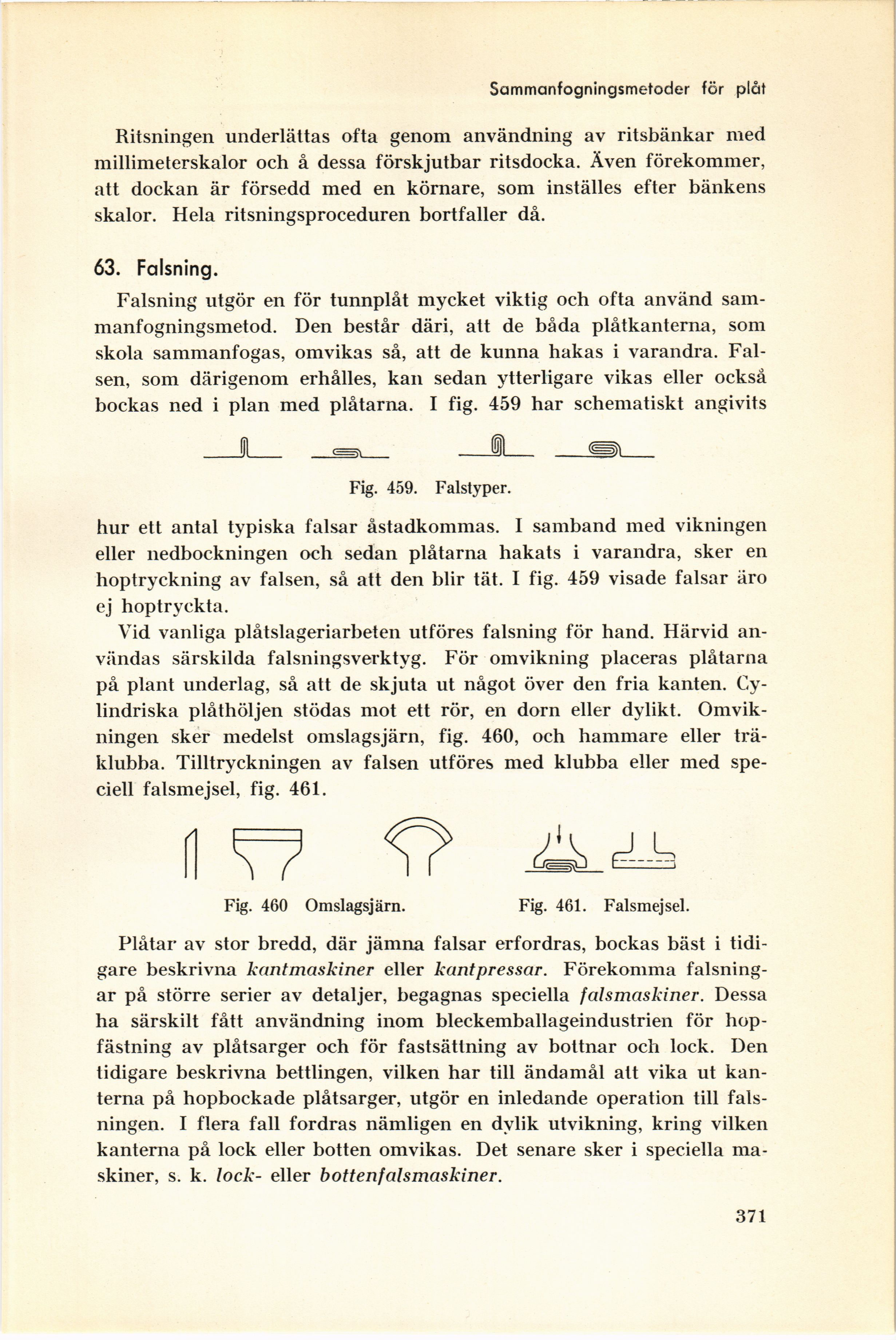

Sammanfogningsmetoder för plåt
Ritsningen underlättas ofta genom användning av ritsbänkar med
millimeterskalor och å dessa förskjutbar ritsdocka. Även förekommer,
att dockan är försedd med en körnare, som inställes efter bänkens
skalor. Hela ritsningsproceduren bortfaller då.
63. Falsning.
Falsning utgör en för tunnplåt mycket viktig och ofta använd
sam-manfogningsmetod. Den består däri, att de båda plåtkanterna, som
skola sammanfogas, omvikas så, att de kunna hakas i varandra.
Falsen, som därigenom erhålles, kan sedan ytterligare vikas eller också
bockas ned i plan med plåtarna. I fig. 459 har schematiskt angivits
Fig. 459. Falstyper.
hur ett antal typiska falsar åstadkommas. I samband med vikningen
eller nedbockningen och sedan plåtarna hakats i varandra, sker en
hoptryckning av falsen, så att den blir tät. I fig. 459 visade falsar äro
ej hoptryckta.
Vid vanliga plåtslageriarbeten utföres falsning för hand. Härvid
användas särskilda falsningsverktyg. För omvikning placeras plåtarna
på plant underlag, så att de skjuta ut något över den fria kanten.
Cylindriska plåthöljen stödas mot ett rör, en dorn eller dylikt.
Omvik-ningen sker medelst omslagsjärn, fig. 460, och hammare eller
träklubba. Tilltryckningen av falsen utföres med klubba eller med
speciell falsmejsel, fig. 461.
Fig. 460 Omslagsjärn.
Fig. 461. Falsmejsel.
Plåtar av stor bredd, där jämna falsar erfordras, bockas bäst i
tidigare beskrivna kant maskiner eller kantpressar. Förekomma
falsning-ar på större serier av detaljer, begagnas speciella falsmaskiner. Dessa
ha särskilt fått användning inom bleckemballageindustrien för
hopfästning av plåtsarger och för fastsättning av bottnar och lock. Den
tidigare beskrivna bettlingen, vilken har till ändamål att vika ut
kanterna på hopbockade plåtsarger, utgör en inledande operation till
fals-ningen. I flera fall fordras nämligen en dylik utvikning, kring vilken
kanterna på lock eller botten omvikas. Det senare sker i speciella
maskiner, s. k. lock- eller bottenfalsmaskiner.
371
