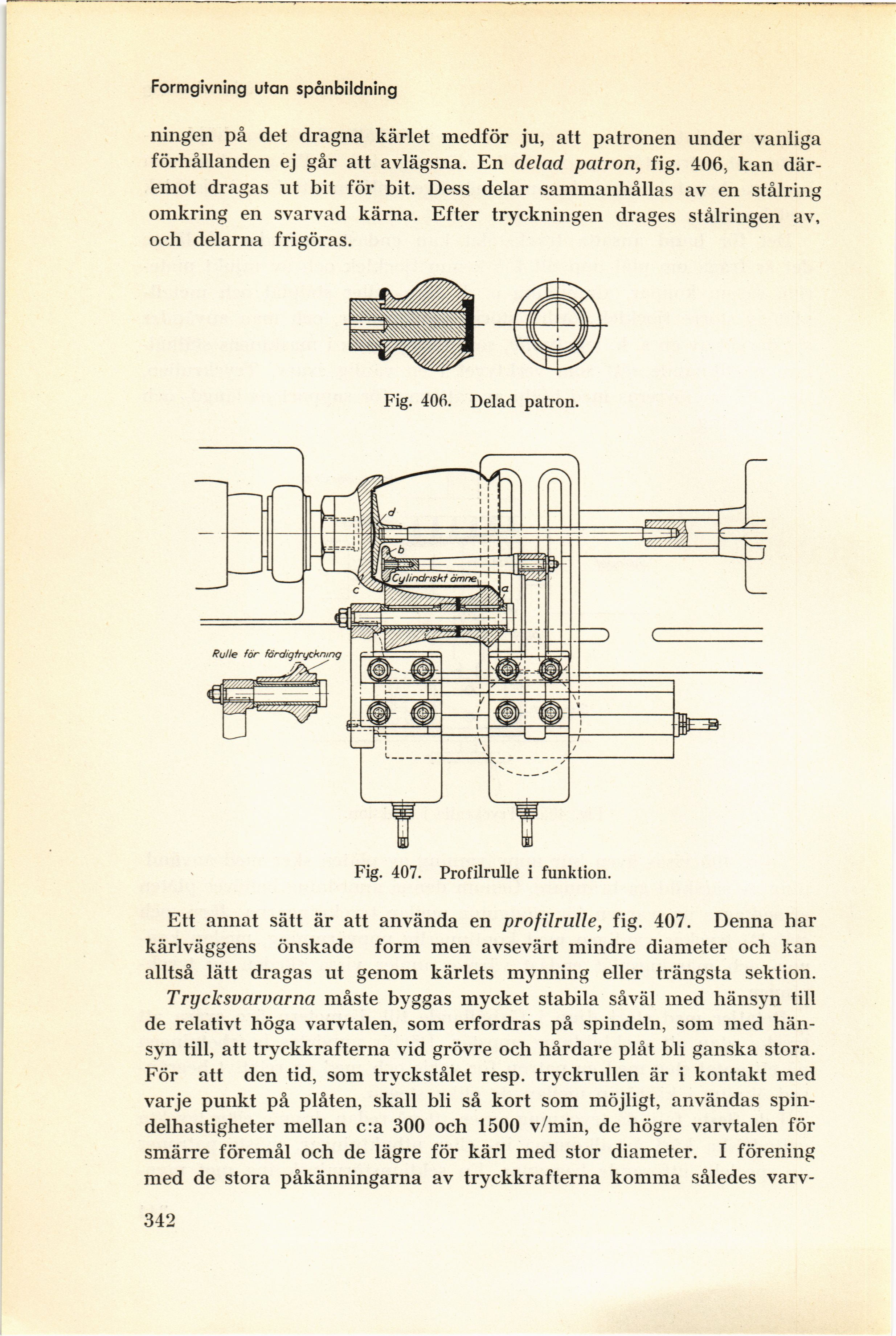

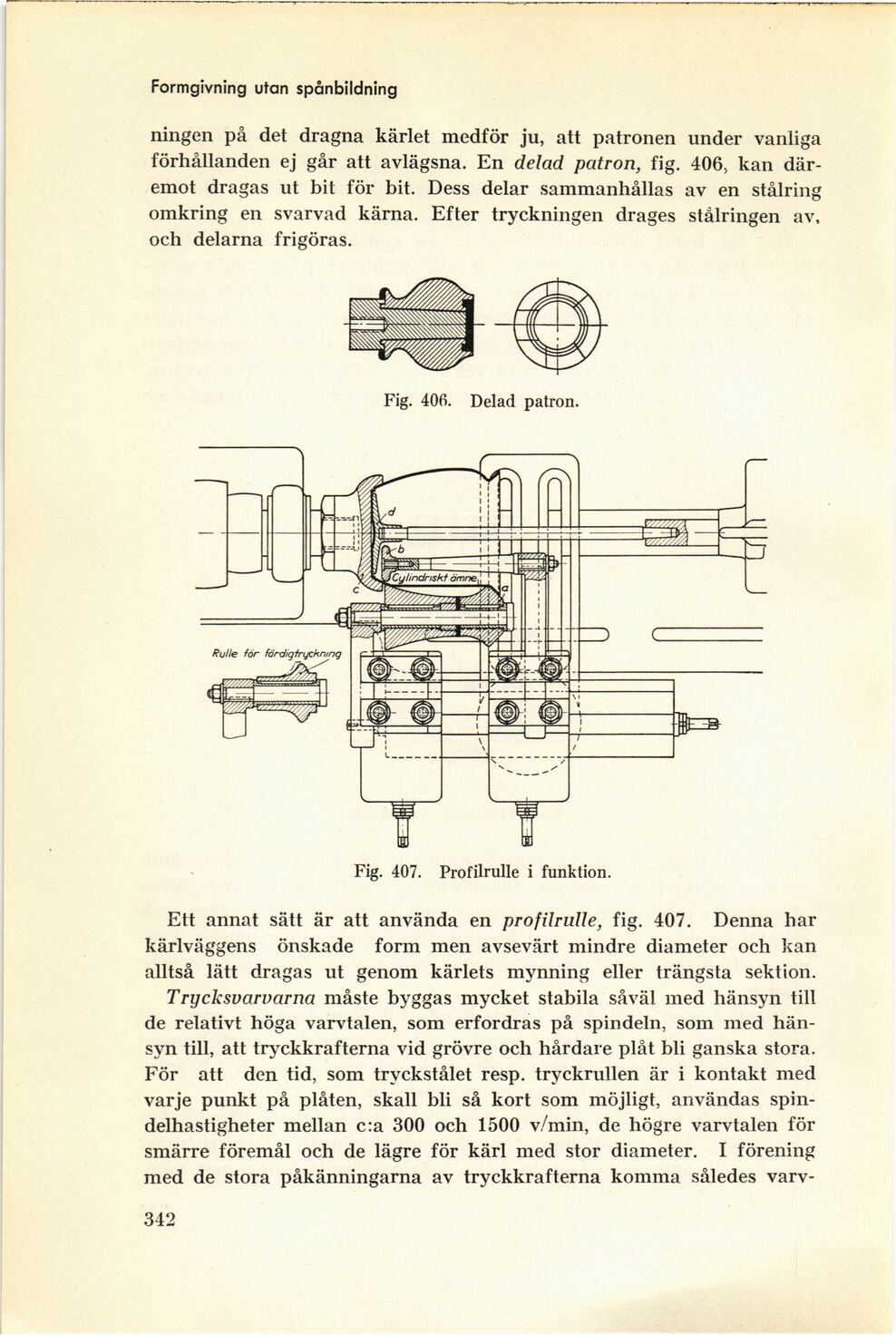

Formgivning utan spånbildning
ningen på det dragna kärlet medför ju, att patronen under vanliga
förhållanden ej går att avlägsna. En delad patron, fig. 406, kan
däremot dragas ut bit för bit. Dess delar sammanhållas av en stålring
omkring en svarvad kärna. Efter tryckningen dragés stålringen av,
och delarna frigöras.
Fig. 406. Delad patron.
Fig. 407. Profilrulle i funktion.
Ett annat sätt är att använda en profilrulle, fig. 407. Denna har
kärlväggens önskade form men avsevärt mindre diameter och kan
alltså lätt dragas ut genom kärlets mynning eller trängsta sektion.
T ryck sv ar var na måste byggas mycket stabila såväl med hänsyn till
de relativt höga varvtalen, som erfordras på spindeln, som med
hänsyn till, att tryckkrafterna vid grövre och hårdare plåt bli ganska stora.
För att den tid, som tryckstålet resp, tryckrullen är i kontakt med
varje punkt på plåten, skall bli så kort som möjligt, användas
spin-delhastigheter mellan c:a 300 och 1500 v/min, de högre varvtalen för
smärre föremål och de lägre för kärl med stor diameter. I förening
med de stora påkänningarna av tryckkrafterna komma således
varv
342
