Formgivning utan spånbildning
av håldiametern. Brotschning bör för tunnare och medeltjock plåt
helst ske i plåtpaket, då bättre styrning erhålles. I övrigt ger
brotsch-ningen i allmänhet bästa resultat, om den där så är möjligt utföres i
maskin. En del monteringsarbeten fordra dock brotschning för hand.
Gängning sker med gängtappar. Vid större arbeten sker gängningen
i maskin, eljest ofta för hand, speciellt vid monteringsarbeten. Vid
val av gängor i plåt bör man vara noga med att få en sådan gängtyp,
att tillräckligt fäste för skruven erhålles, d. v. s. att om plåten är tunn,
bör en gänga med möjligast liten stigning väljas. Gängning i maskin
av plåtpaket bör endast ske med noggrann sammanpressning av
plåtarna invid hålen, som gängas. I annat fall lyftas de redan gängade
plåtarna och deformeras.
Skärning med gaslåga.
På senare tid har metoden att sönderdela material och i synnerhet
grövre plåt genom skärning med acetylengaslåga fått allt större
utbredning. Man begagnar gasskärningen för tillämning av plåtar i
plåtslageriverkstäder, för upptagning av hål i färdigmonterade behållare
av olika slag, för skrotning av plåtkonstruktioner etc. Särskilt
skepps-byggeriet utnyttjar gasskärningens fördelar, till vilka bl. a. hör
möjligheten att snabbt och med relativt jämna snitt skära igenom även
mycket grova plåtar av järn och stål.

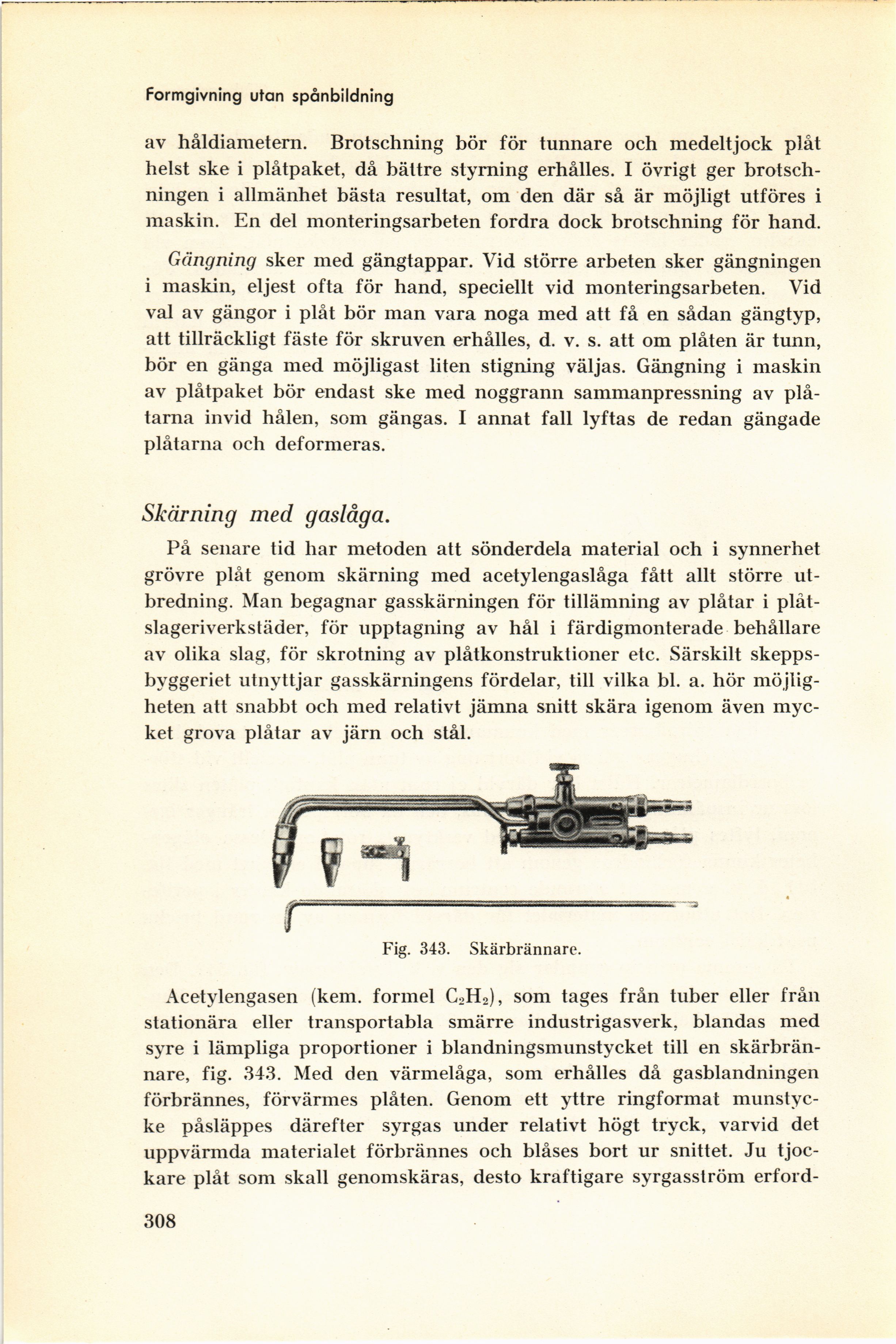

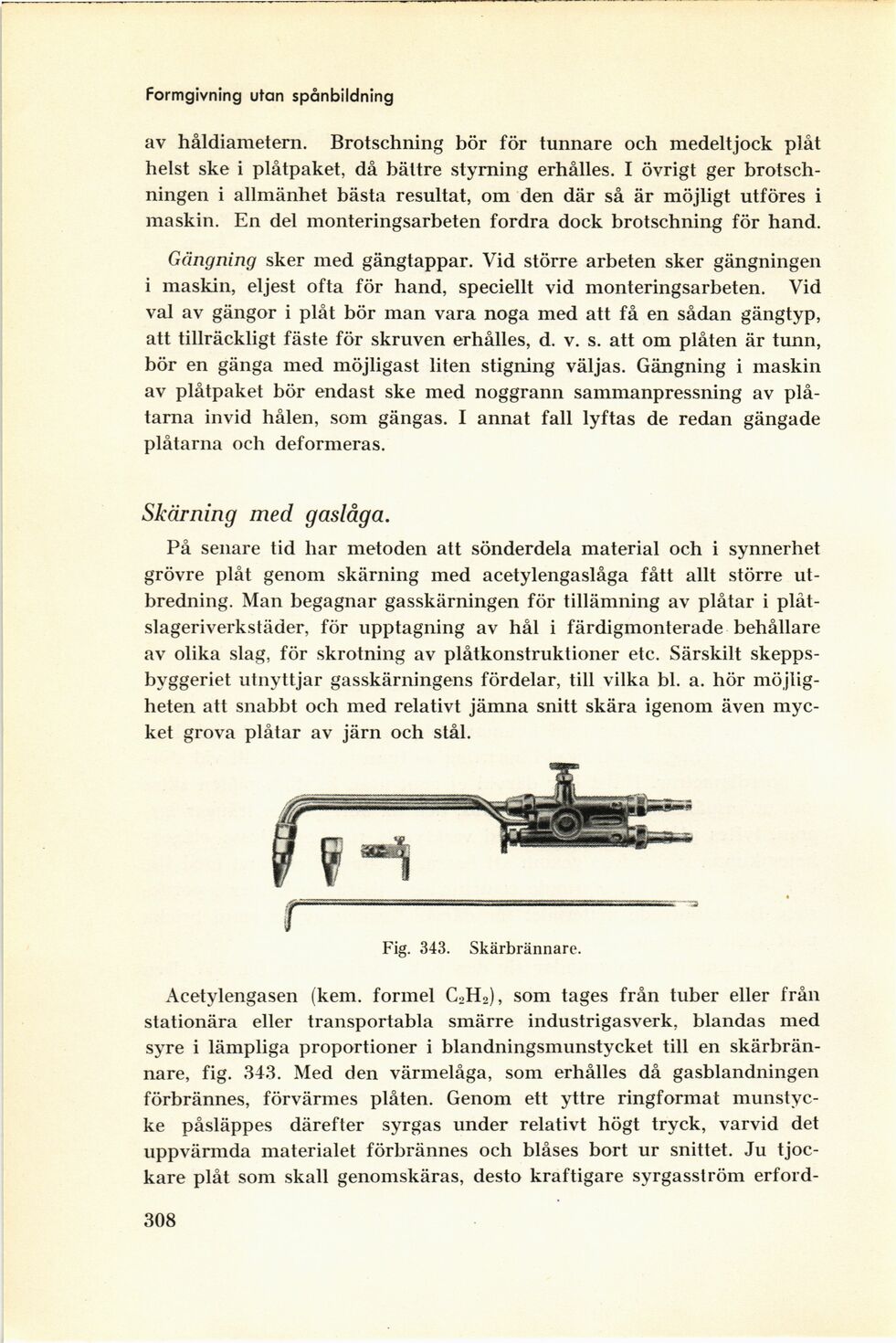

Fig. 343. Skärbrännare.
Acetylengasen (kem. formel G2H2), som tages från tuber eller från
stationära eller transportabla smärre industrigasverk, blandas med
syre i lämpliga proportioner i blandningsmunstycket till en
skärbrännare, fig. 343. Med den värmelåga, som erhålles då gasblandningen
förbrännes, förvärmes plåten. Genom ett yttre ringformat
munstycke påsläppes därefter syrgas under relativt högt tryck, varvid det
uppvärmda materialet förbrännes och blåses bort ur snittet. Ju
tjockare plåt som skall genomskäras, desto kraftigare syrgasström
erford
308
