Plåtbearbetning

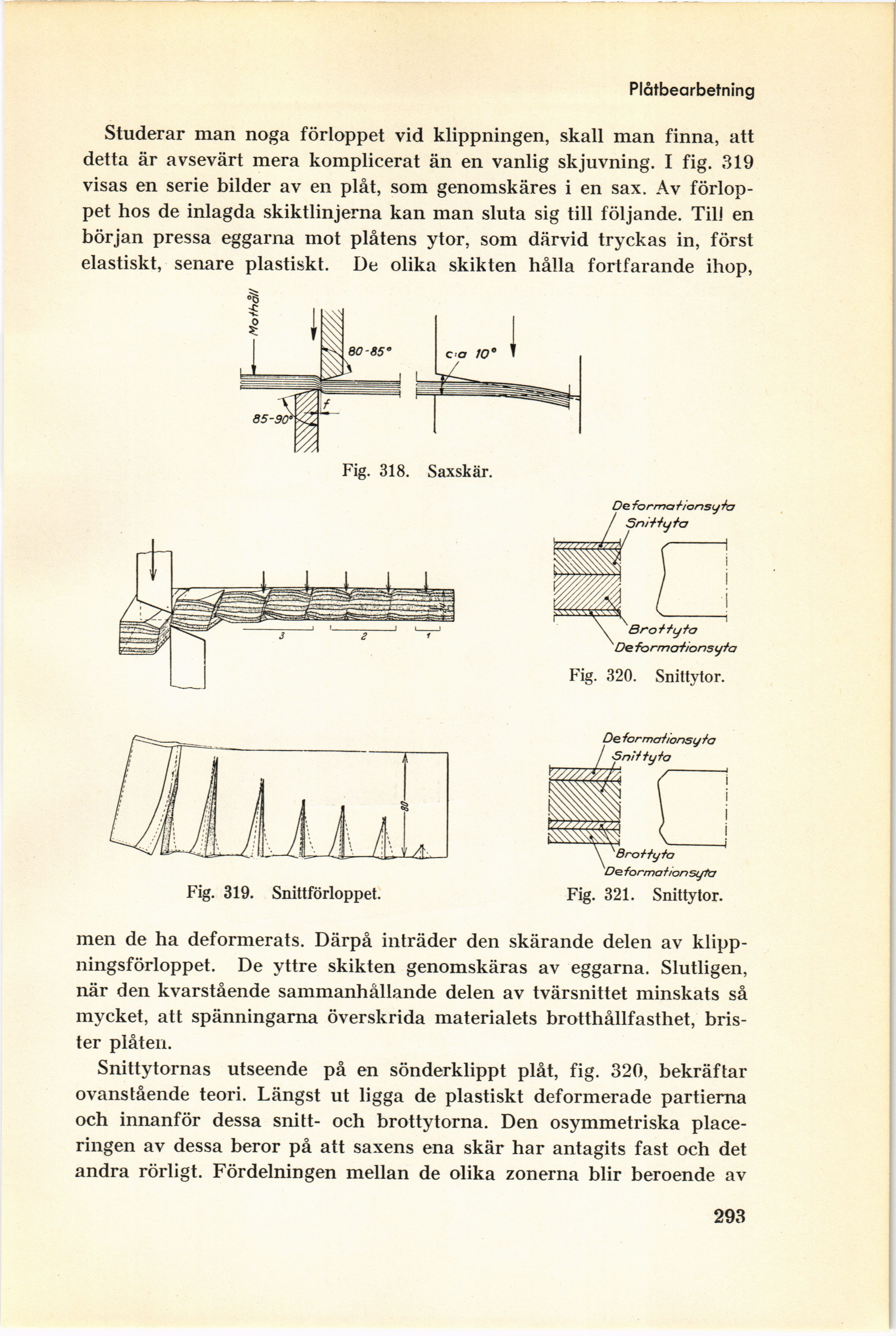

Studerar man noga förloppet vid klippningen, skall man finna, att
detta är avsevärt mera komplicerat än en vanlig skjuvning. I fig. 319
visas en serie bilder av en plåt, som genomskäres i en sax. Av
förloppet hos de inlagda skiktlinjerna kan man sluta sig till följande. Till en
början pressa eggarna mot plåtens ytor, som därvid tryckas in, först
elastiskt, senare plastiskt. De olika skikten hålla fortfarande ihop,
Fig. 318. Saxskär.
Fig. 320. Snittytor.
Fig. 319. Snittförloppet.
Fig. 321. Snittytor.
men de ha deformerats. Därpå inträder den skärande delen av
klipp-ningsförloppet. De yttre skikten genomskäras av eggarna. Slutligen,
när den kvarstående sammanhållande delen av tvärsnittet minskats så
mycket, att spänningarna överskrida materialets brotthållfasthet,
brister plåten.
Snittytornas utseende på en sönderklippt plåt, fig. 320, bekräftar
ovanstående teori. Längst ut ligga de plastiskt deformerade partierna
och innanför dessa snitt- och brottytorna. Den osymmetriska
placeringen av dessa beror på att saxens ena skär har antagits fast och det
andra rörligt. Fördelningen mellan de olika zonerna blir beroende av
293
