Formgivning utan spånbildning
Först och främst bör man komma ihåg, att deformationen, som
erhålles under ett hammarslag, är beroende av såväl fallviktens tyngd
och hastighet som av underlagets massa. Ju tyngre hammarhuvud och
ju större fallhastighet, desto större deformation. Om tyngden av
hammarhuvudet ökas, blir dock deformationen större än om
fallhastigheten, d. v. s. fallhöjden, ökas i motsvarande utsträckning. Ett och
samma arbete ger således olika deformationsgrad i de båda fallen.
Ju större underlagets, städets eller stativets massa är i förhållande
till hammarhuvudets massa, desto bättre blir verkningsgraden i varje
slag. Härmed menas, att arbetsstycket tar upp en större del av den i
slaget tillförda stötenergien, och att en mindre del av denna går
förlorad som skakningar i underlaget. Ett vanligt storleksförhållande
mellan städ och fallvikt är 10: 1, vilket har visat sig vara
ändamålsenligt. Tillämpas detta förhållande för större maskiner, komma
emellertid fundamenten att bli ofantligt tunga. Genom den numera allt
vanligare dubbelverkande fallhammaren har fundamentstorleken
kunnat reduceras avsevärt. Dessa maskiner arbeta i princip enligt fig. 283.

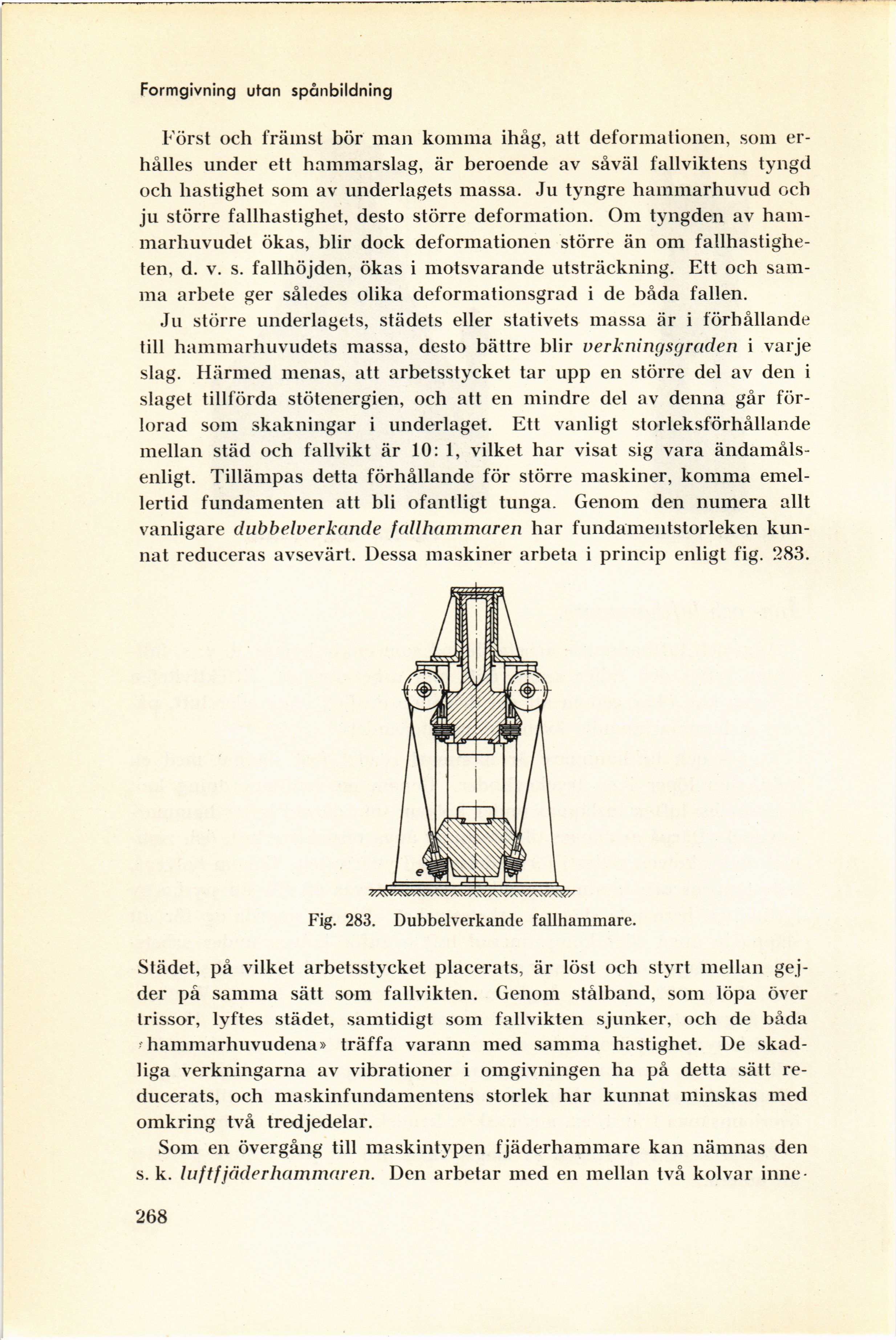

Fig. 283. Dubbelverkande fallhammare.
Städet, på vilket arbetsstycket placerats, är löst och styrt mellan
gej-der på samma sätt som fallvikten. Genom stålband, som löpa över
trissor, lyftes städet, samtidigt som fallvikten sjunker, och de båda
hammarhuvudena» träffa varann med samma hastighet. De
skadliga verkningarna av vibrationer i omgivningen ha på detta sätt
reducerats, och maskinfundamentens storlek har kunnat minskas med
omkring två tredjedelar.
Som en övergång till maskintypen fjäderhammare kan nämnas den
s. k. luftfjäderhammaren. Den arbetar med en mellan två kolvar
inne
