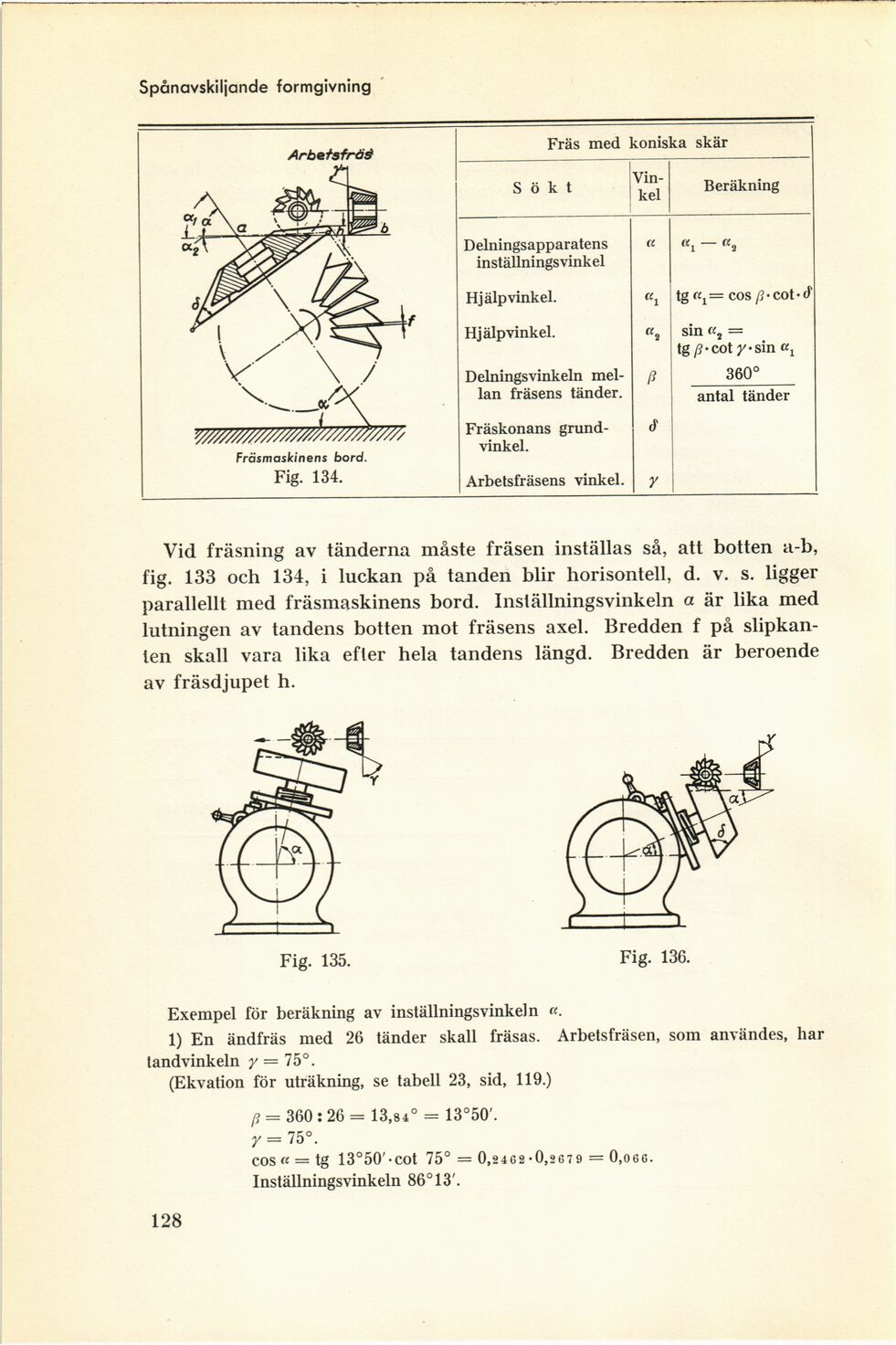

Spånavskiljande formgivning
Arbetsfräé
Fräsmaskinens bord.
Fig. 134.
Fräs med koniska skär
Sökt [-Vinkel-] {+Vin- kel+} Beräkning
Delningsapparatens inställningsvinkel a «i — k3
Hjälpvinkel. tg Ki= cos /bcot-d
Hjälpvinkel. sin «2 = tg /?-cot /-sin
Delningsvinkeln mel- d 360°
lan fräsens tänder. antal tänder
Fräskonans
grundvinkel. d
Arbetsfräsens vinkel. V
Vid fräsning av tänderna måste fräsen inställas så, att botten a-b,
fig. 133 och 134, i luckan på tanden blir horisontell, d. v. s. ligger
parallellt med fräsmaskinens bord. Inställningsvinkeln a är lika med
lutningen av tandens botten mot fräsens axel. Bredden f på
slipkanten skall vara lika efter hela tandens längd. Bredden är beroende
av fräsdjupet h.
Fig. 135.
Fig. 136.
Exempel för beräkning av inställningsvinkeln «.
1) En ändfräs med 26 tänder skall fräsas. Arbetsfräsen, som användes, har
tandvinkeln y — 75°.
(Ekvation för uträkning, se tabell 23, sid, 119.)
p = 360 : 26 = 13,84° = 13°50’.
/ = 75°.
cos « = tg 13°50’-COt 75° = 0,2462-0,2679 = 0,066.
Inställningsvinkeln 86° 13’.
128
