Maskinbearbetning
»Medfräsning». Materialet matas i samma riktning, som fräsen
roterar. Vid medfräsning (Gleichlauf) kan skärhastigheten betydligt
ökas jämfört med vanlig fräsning, där materialet matas mot fräsens
rotationsriktning. Medfräsning kan endast ske i speciellt för detta
ändamål konstruerade fräsmaskiner. Därvid användas fräsar med andra
skärvinklar. Se fig. 101. Medfräsmetoden är endast lämplig för plan-

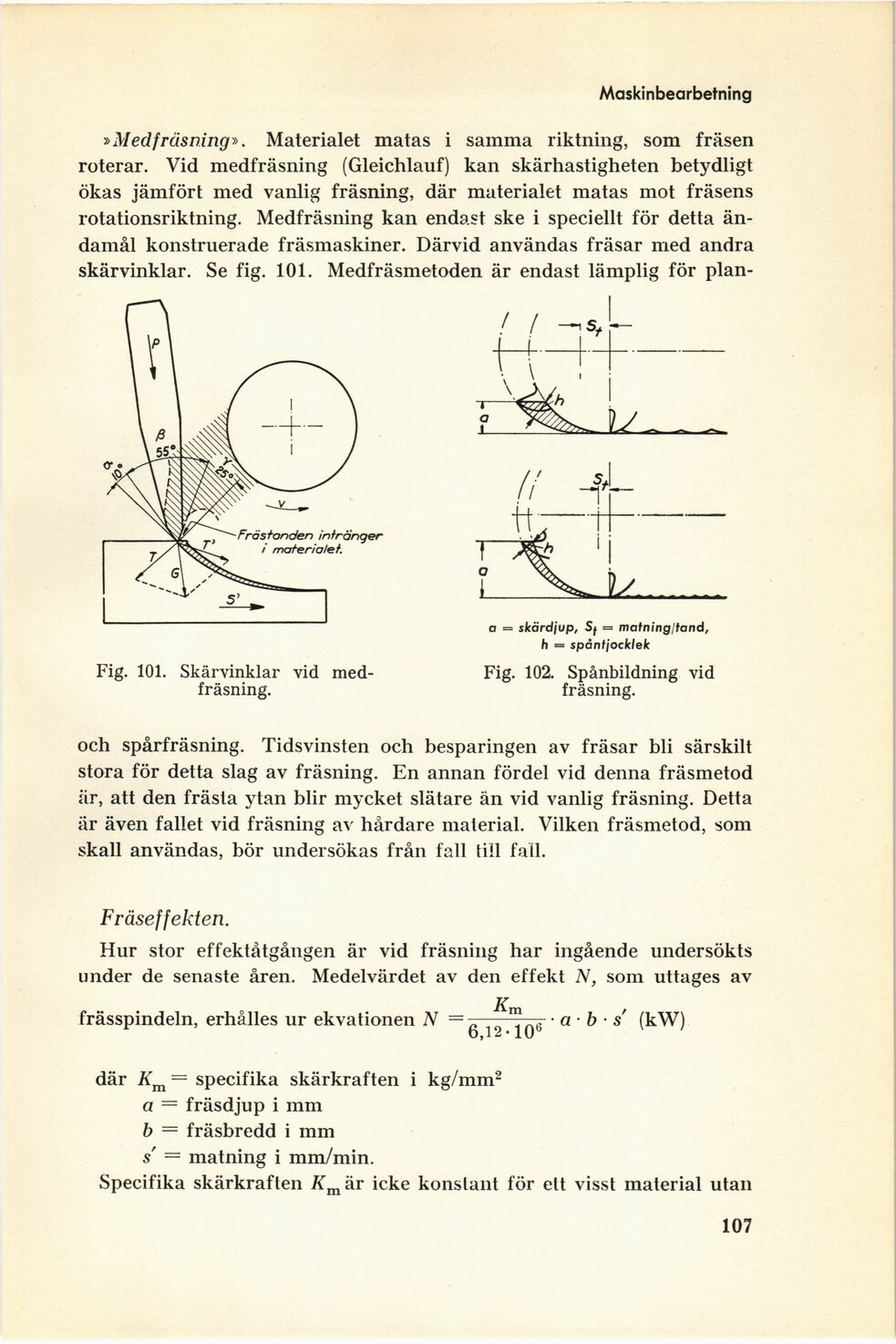

Fig. 101. Skärvinklar vid
medfräsning.
Fig. 102. Spånbildning vid
fräsning.
och spårfräsning. Tidsvinsten och besparingen av fräsar bli särskilt
stora för detta slag av fräsning. En annan fördel vid denna fräsmetod
är, att den frästa ytan blir mycket slätare än vid vanlig fräsning. Detta
är även fallet vid fräsning av hårdare material. Vilken fräsmetod, som
skall användas, bör undersökas från fall till fail.
Fräseffekten.
Hur stor effektåtgången är vid fräsning har ingående undersökts
under de senaste åren. Medelvärdet av den effekt N, som uttages av
Km
frässpindeln, erhålles ur ekvationen N = 6 • a • b ■ s’ (kW)
där Km~ specifika skärkraften i kg/mm2
a = fräsdjup i mm
b = fräsbredd i mm
s’ = matning i mm/min.
Specifika skärkraften Æmär icke konstant för ett visst material utan
107
