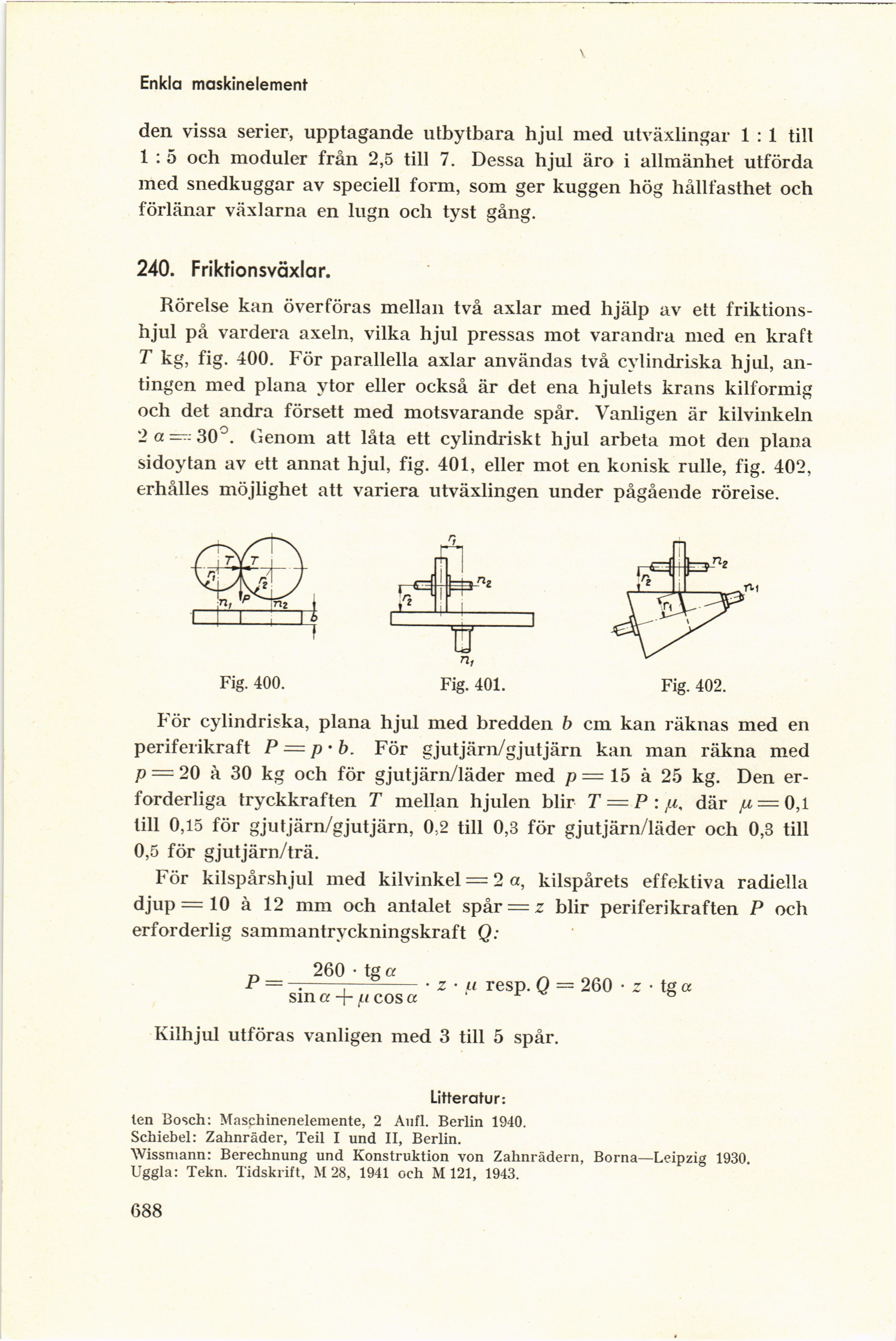

Enkla maskinelement
den vissa serier, upptagande utbytbara hjul med utväxlingar 1 : 1 till
1 : 5 och moduler från 2,5 till 7. Dessa hjul äro i allmänhet utförda
med snedkuggar av speciell form, som ger kuggen hög hållfasthet och
förlänar växlarna en lugn och tyst gång.
240. Friktion sväxlar.
Rörelse kan överföras mellan två axlar med hjälp av ett
friktions-hjul på vardera axeln, vilka hjul pressas mot varandra med en kraft
T kg, fig. 400. För parallella axlar användas två cylindriska hjul,
antingen med plana ytor eller också är det ena hjulets krans kilformig
och det andra försett med motsvarande spår. Vanligen är kilvinkeln
2 a — 30°. Genom att låta ett cylindriskt hjul arbeta mot den plana
sidoytan av ett annat hjul, fig. 401, eller mot en konisk rulle, fig. 402,
erhålles möjlighet att variera utväxlingen under pågående rörelse.
Fig. 400.
Fig. 402.
Fig. 401.
För cylindriska, plana hjul med bredden b cm kan räknas med en
periferikraft P = p-b. För gjutjärn/gjutjärn kan man räkna med
p = 20 å 30 kg och för gjutjärn/läder med p = 15 å 25 kg. Den
erforderliga tryckkraften T mellan hjulen blir T = P : p, där /4 = 0,l
till 0,15 för gjutjärn/gjutjärn, 0,2 till 0,3 för gjutjärn/läder och 0,3 till
0,5 för gjutjärn/trä.
För kilspårshjul med kilvinkel = 2 a, kilspårets effektiva radiella
djup—10 å 12 mm och antalet spår = r blir periferikraften P och
erforderlig sammantryckningskraft Q:
260 • tg a
sina + p cosa
z • p resp. Q = 260 • z • tg a
Kilhjul utföras vanligen med 3 till 5 spår.
Litteratur:
ten Bosch: Maschinenelemente, 2 Aufl. Berlin 1940.
Schiebel: Zahnräder, Teil I und II, Berlin.
Wissmann: Berechnung und Konstruktion von Zahnrädern, Borna—Leipzig 1930.
Uggla: Tekn. Tidskrift, M 28, 1941 och M 121, 1943.
688
