Rör
SMS-295 A Koniska rörgängor.
SMS-324 B Anslutningsnummer.
SMS-325 B Översiktstabell: Anslutningsnummer, arbetstryck och
anslutningsmått.
SMS-326 B Gas-, vatten- och värmeledningsrör.
SMS-327 B Ångrör.
SMS-328 A Rörmuffar.
SMS-329 B Högtrycksrör.
SMS-330 B Ångpannetuber.
SMS-331 B Handelstuber.
SMS-176 Möbelrör.
SMS-332 B Autogensvetsade tuber av plåt.
SMS-364 Velocipedrör.
SMS-429 Mejerirör.
SMS-334 A Flänstyper.
SMS-335 Rörfiänsar. Skruvhålens placering och antal.
SMS-2029 Normer för stålrör.
Dessutom finnas SMS-tabeller över lösa rörfiänsar, fasta flänsar å
gjutna rör, flänspackningar samt rörkopplingar av metall för vatten-,
gas- och ångledningar, SMS-334—362 m. fl.
I tab. 222 och 223 äro ansl.-nr jämte motsvarande
storleksbeteck-ningar och ytterdiametern dy angivna för gängade rör och tuber.

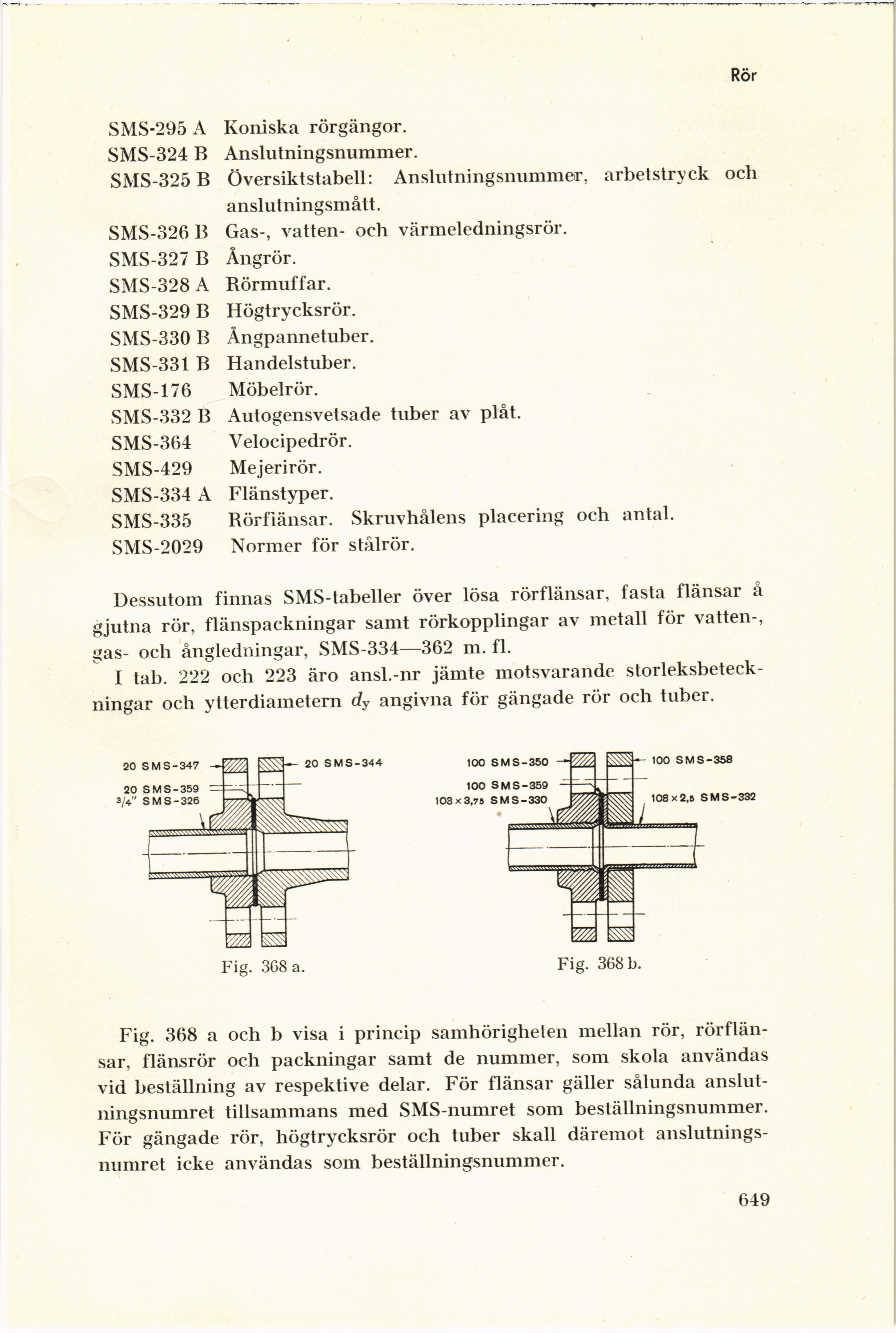

Fig. 3G8 a.
Fig. 368 b.
Fig. 368 a och b visa i princip samhörigheten mellan rör,
rörfiänsar, flänsrör och packningar samt de nummer, som skola användas
vid beställning av respektive delar. För flänsar gäller sålunda
anslut-ningsnumret tillsammans med SMS-numret som beställningsnummer.
För gängade rör, högtrycksrör och tuber skall däremot
anslutnings-numret icke användas som beställningsnummer.
649
