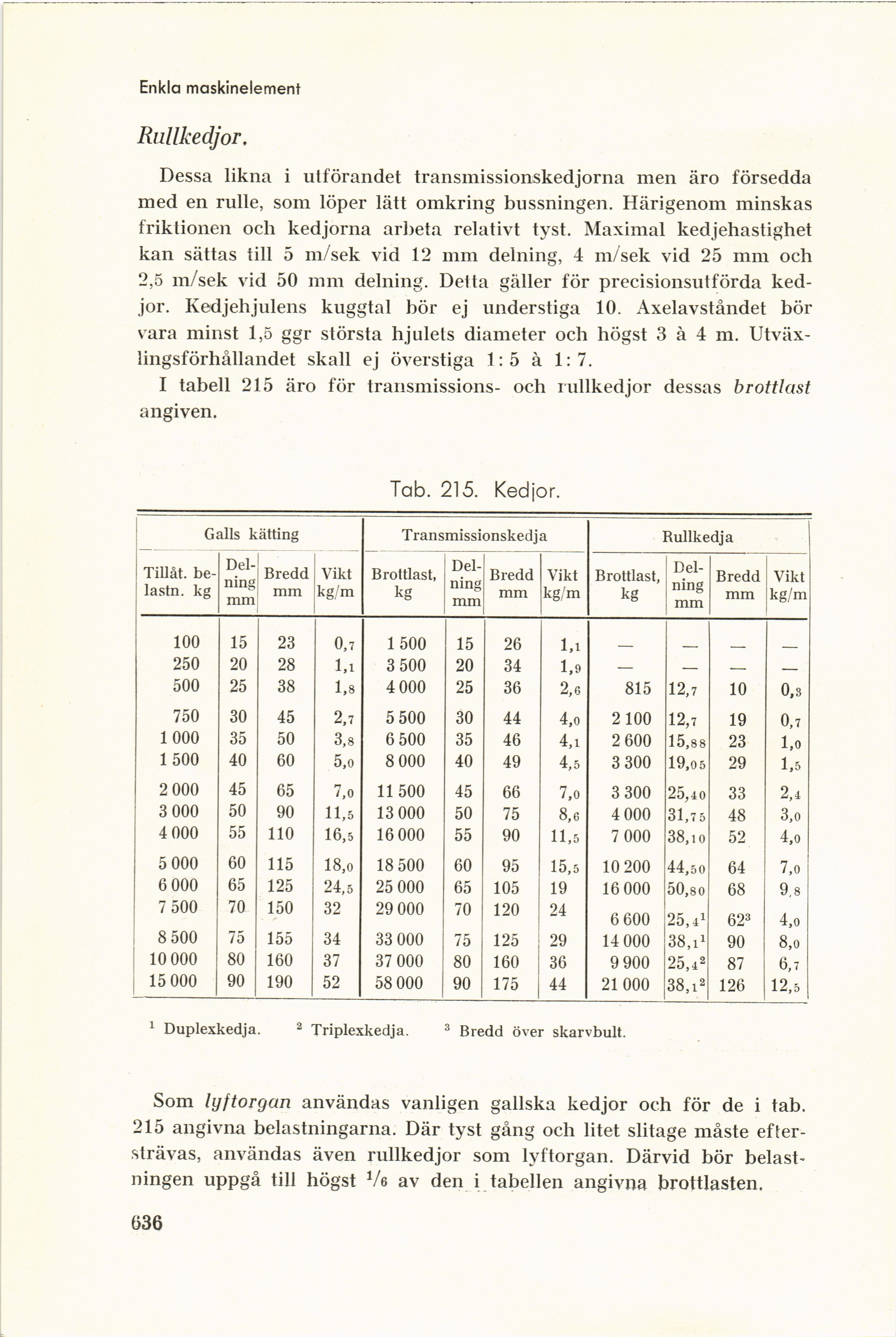

Enkla maskinelement
Rullkedjor.
Dessa likna i utförandet transmissionskedjorna men äro försedda
med en rulle, som löper lätt omkring bussningen. Härigenom minskas
friktionen och kedjorna arbeta relativt tyst. Maximal kedjehastighet
kan sättas till 5 m/sek vid 12 mm delning, 4 m/sek vid 25 mm och
2,5 m/sek vid 50 mm delning. Detta gäller för precisionsutförda
kedjor. Kedjehjulens kuggtal bör ej understiga 10. Axelavståndet bör
vara minst 1,5 ggr största hjulets diameter och högst 3 å 4 m.
Utväx-lingsförhållandet skall ej överstiga 1:5 å 1:7.
I tabell 215 äro för transmissions- och rullkedjor dessas brottlast
angiven.
Tab. 215. Kedjor.
Galts kätting Transmissionskedja Rullkedja
; Tillåt,
be-lastn. kg [-Delning-] {+Del- ning+} mm Bredd mm Vikt kg/m Brottlast, kg [-Delning-] {+Del- ning+} mm Bredd mm Vikt kg/m Brottlast, kg [-Delning-] {+Del- ning+} mm Bredd mm Vikt kg/m
100 15 23 0,7 1500 15 26 1,1 — — —
250 20 28 1,1 3 500 20 34 1,9 — — — —
500 25 38 1,8 4 000 25 36 2,6 815 12,7 10 0,3
750 30 45 2,7 5 500 30 44 4,0 2100 12,7 19 0,7
1000 35 50 3,8 6 500 35 46 4,i 2 600 15,88 23 l,o
1 500 40 60 5,0 8 000 40 49 4,5 3 300 19,0 5 29 1,5
2 000 45 65 7,o 11 500 45 66 7,o 3 300 25,4 0 33 2,4
3 000 50 90 11,5 13 000 50 75 8,o 4 000 31,75 48 3,0
4 000 55 110 16,5 16 000 55 90 11,5 7 000 38,10 52 4,o
5 000 60 115 18,o 18 500 60 95 15,5 10 200 44,50 64 7,o
6 000 65 125 24,5 25 000 65 105 19 16 000 50,80 68 9,8
7 500 70 150 32 29 000 70 120 24 6 600 25,41 623 4,o
8 500 75 155 34 33 000 75 125 29 14 000 38,i1 90 8,o
10 000 80 160 37 37 000 80 160 36 9 900 25,42 87 6,7
15 000 90 190 52 58 000 90 175 44 21000 38,i2 126 12,5
1 Duplexkedja. 2 Triplexkedja. 3 Bredd över skarvbult.
Som lyftorgan användas vanligen gallska kedjor och för de i tab.
215 angivna belastningarna. Där tyst gång och litet slitage måste
eftersträvas, användas även rullkedjor som lyftorgan. Därvid bör
belastningen uppgå till högst Ve av den i tabellen angivna brottlasten.
636
