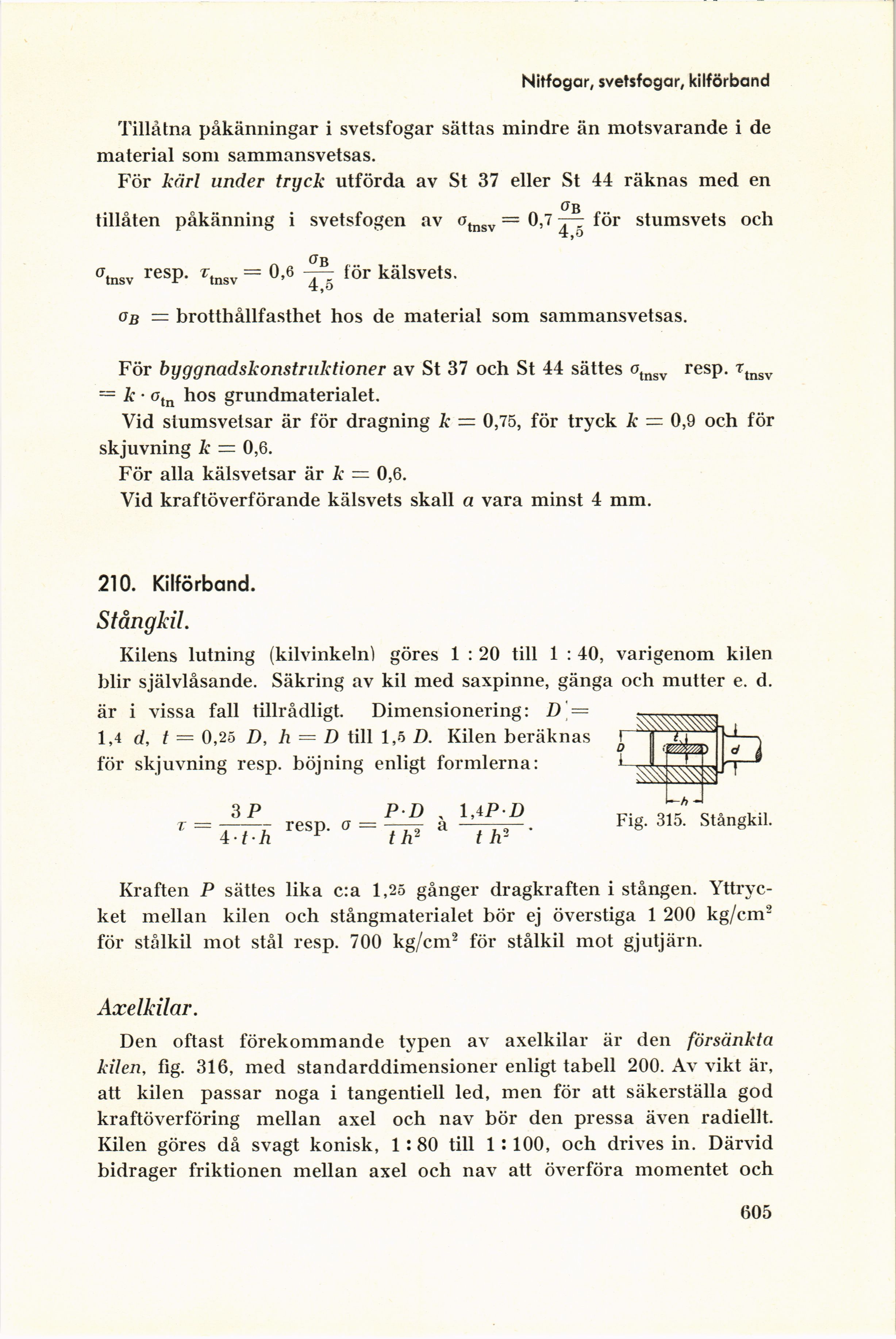

Nitfogar, svetsfogar, kilförband
Tillåtna påkänningar i svetsfogar sättas mindre än motsvarande i de
material som sammansvetsas.
För kärl under tryck utförda av St 37 eller St 44 räknas med en
tillåten påkänning i svetsfogen av otnsv = 0,7 — för stumsvets och
atnsv reSP- ^tnsv = °’6 45 för kälsvets.
ob = brotthållfasthet hos de material som sammansvetsas.
För byggnadskonstruktioner av St 37 och St 44 sättes otnsv resp. Ttnsv
= k • otn hos grundmaterialet.
Vid slumsvetsar är för dragning k — 0,75, för tryck k = 0,9 och för
skjuvning k = 0,6.
För alla kälsvetsar är k = 0,6.
Vid kraftöverförande kälsvets skall a vara minst 4 mm.
210. Kilförband.
Stångkil.
Kilens lutning (kilvinkeln) göres 1 : 20 till 1 : 40, varigenom kilen
blir självlåsande. Säkring av kil med saxpinne, gänga och mutter e. d.
är i vissa fall tillrådligt. Dimensionering: D =
1,4 d, t — 0,25 D, h = D till 1,5 D. Kilen beräknas
för skjuvning resp, böjning enligt formlerna:
Fig. 315. Stångkil.
3P PD , 1,4PD
Kraften P sättes lika c:a 1,25 gånger dragkraften i stången.
Yttrycket mellan kilen och stångmaterialet bör ej överstiga 1 200 kg/cm2
för stålkil mot stål resp. 700 kg/cm2 för stålkil mot gjutjärn.
Axelkilar.
Den oftast förekommande typen av axelkilar är den försänkta
kilen, fig. 316, med standarddimensioner enligt tabell 200. Av vikt är,
att kilen passar noga i tangentiell led, men för att säkerställa god
kraftöverföring mellan axel och nav bör den pressa även radiellt.
Kilen göres då svagt konisk, 1 : 80 till 1 :100, och drives in. Därvid
bidrager friktionen mellan axel och nav att överföra momentet och
605
