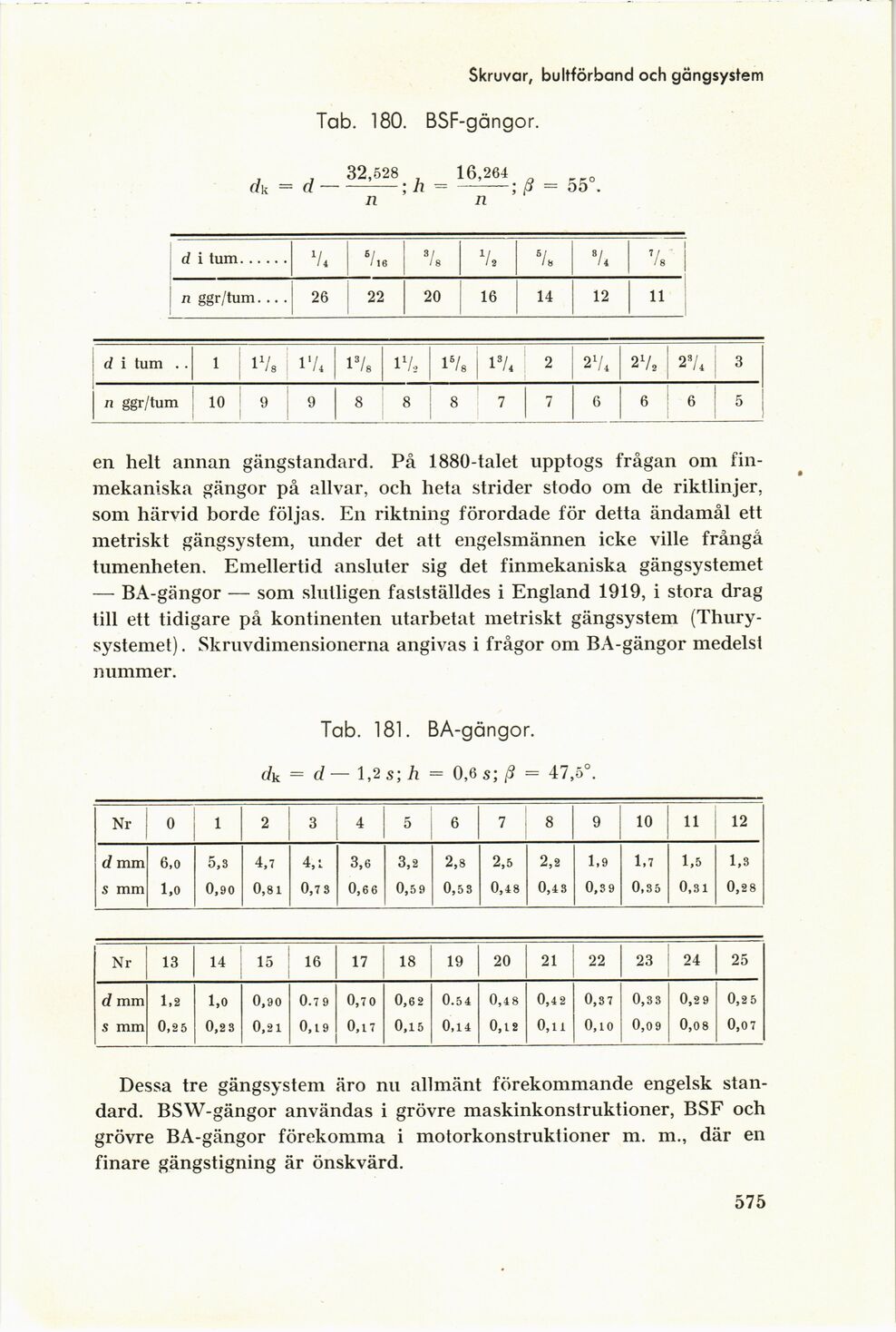

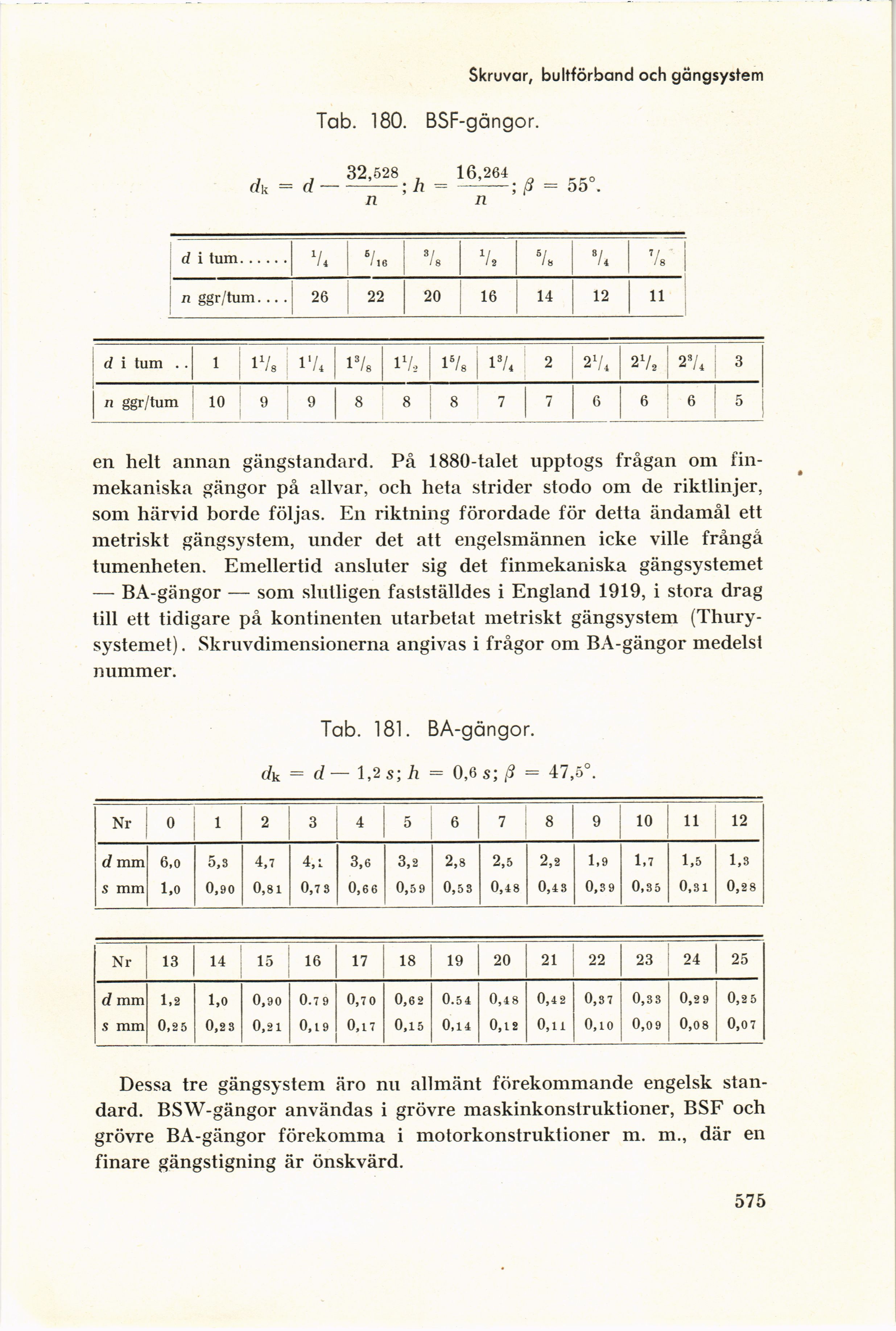

Skruvar, bultförband och gängsystem
Tab. 180. BSF-gängor.
, 32,528 16,264
dk = d — ––––; h = –––-; p = oo .
d i tum 7* 6/ /16 3/ / 8 7, 5/ 1 8 7* 78
n ggr/tum.... 26 22 20 16 14 12 n
d i tum . . 1 17s 17* i78 IV, I7s 1’/. 2 27* 27, 27* 3
n ggr/tum 10 9 9 8 8 8 7 7 6 6 6 5
en helt annan gängstandard. På 1880-talet upptogs frågan om
finmekaniska gängor på allvar, och heta strider stodo om de riktlinjer,
som härvid borde följas. En riktning förordade för detta ändamål ett
metriskt gängsystem, under det att engelsmännen icke ville frångå
tumenheten. Emellertid ansluter sig det finmekaniska gängsystemet
— BA-gängor — som slutligen fastställdes i England 1919, i stora drag
till ett tidigare på kontinenten utarbetat metriskt gängsystem
(Thury-systemet). Skruvdimensionerna angivas i frågor om BA-gängor medelst
nummer.
Tab. 181. BA-gängor.
dk = d — 1,2 s; h = 0,6 s;^ 47,5°.
Nr 0 1 2 3 4 5 6 7 8 9 10 11 12
d mm 6,0 5,3 4,7 4,1 3,6 3,2 2,8 2,5 2,2 1,9 1,7 1,5 1,3
s mm 1,0 0,90 0,81 0,7 3 0,6 6 0,59 0,53 0,48 0,4 3 0,39 0,35 0,31 0,28
Nr 13 14 15 16 17 18 19 20 21 22 23 24 25
d mm 1,2 1,0 0,90 0.7 9 0,7 0 0,6 2 0.54 0,48 0,4 2 0,37 0,33 0,2 9 0,2 5
s mm 0,25 0,2 3 0,21 0,19 0,17 0,15 0,14 0,12 0,11 0,10 0,09 0,0 8 0,07
Dessa tre gängsystem äro nu allmänt förekommande engelsk
standard. BSW-gängor användas i grövre maskinkonstruktioner, BSF och
grövre BA-gängor förekomma i motorkonstruktioner m. m., där en
finare gängstigning är önskvärd.
575
