Mätteknik
ringar man ställer på materialet göra, att i praktiken endast två komma
i fråga, nämligen platina och nickel.
Termometrar av platina kunna användas från de lägsta
temperaturer till c:a 800°C. Nickel som material i motståndstermometrar kan
användas upp till inemot den magnetiska omvandlingspunkten (360°C
för rent nickel).
Termometermotståndet ingår vanligen som en gren i en
Wheat-stonebrygga enligt fig. 233.

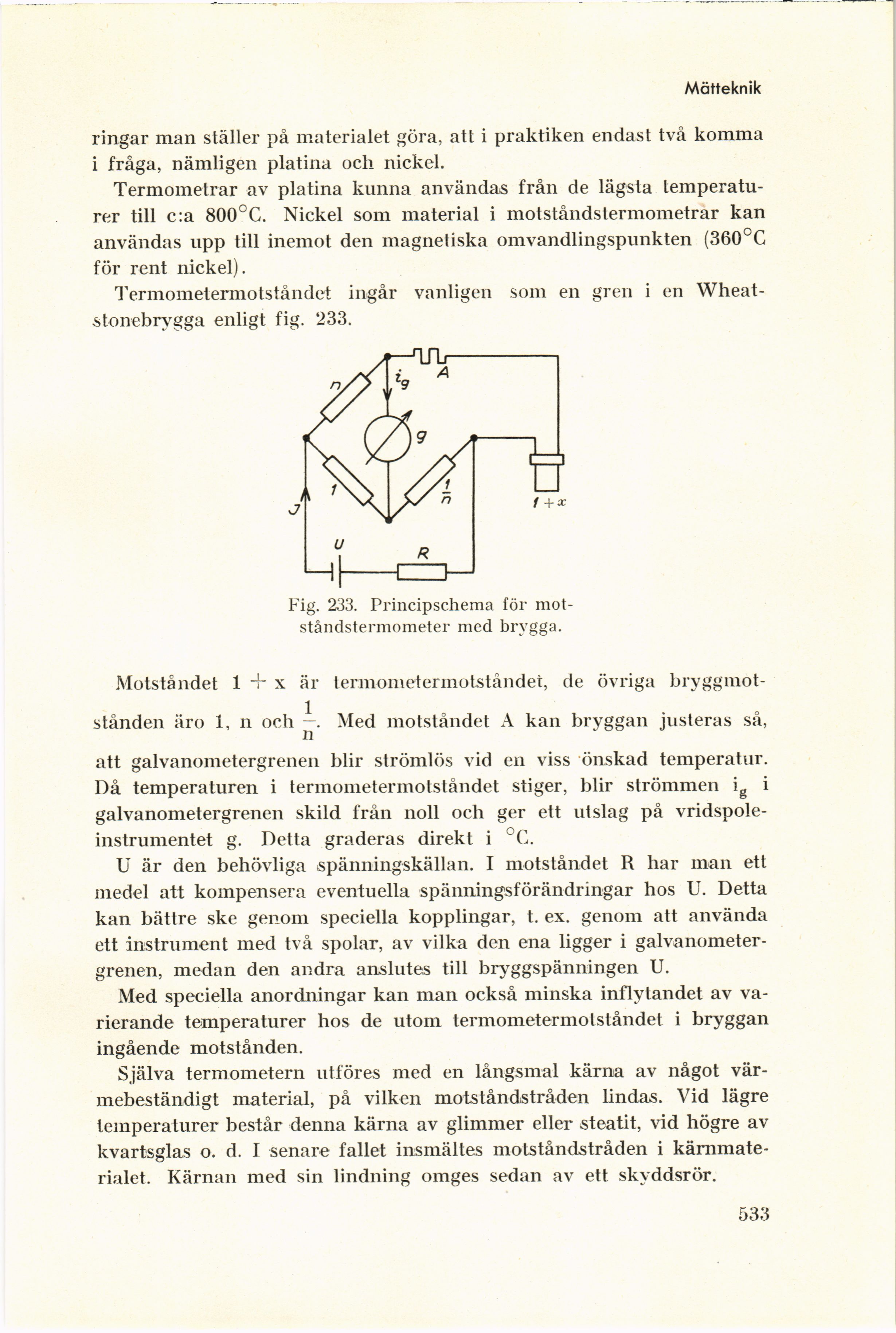

Fig. 233. Principschema för
mot-ståndstermometer med brygga.
Motståndet 1 + x är termometermotståndet, de övriga
bryggmotstånden äro 1, n och —. Med motståndet A kan bryggan justeras så,
att galvanometergrenen blir strömlös vid en viss önskad temperatur.
Då temperaturen i termometermotståndet stiger, blir strömmen ig i
galvanometergrenen skild från noll och ger ett utslag på
vridspole-instrumentet g. Detta graderas direkt i °C.
U är den behövliga spänningskällan. I motståndet R har man ett
medel att kompensera eventuella spänningsförändringar hos U. Detta
kan bättre ske genom speciella kopplingar, t. ex. genom att använda
ett instrument med två spolar, av vilka den ena ligger i
galvanometergrenen, medan den andra anslutes till bryggspänningen U.
Med speciella anordningar kan man också minska inflytandet av
varierande temperaturer hos de utom termometer motståndet i bryggan
ingående motstånden.
Själva termometern utföres med en långsmal kärna av något
vär-mebeständigt material, på vilken motståndstråden lindas. Vid lägre
temperaturer består denna kärna av glimmer eller steatit, vid högre av
kvartsglas o. d. I senare fallet insmältes motståndstråden i
kämmate-rialet. Kärnan med sin lindning omges sedan av ett skyddsrör.
533
