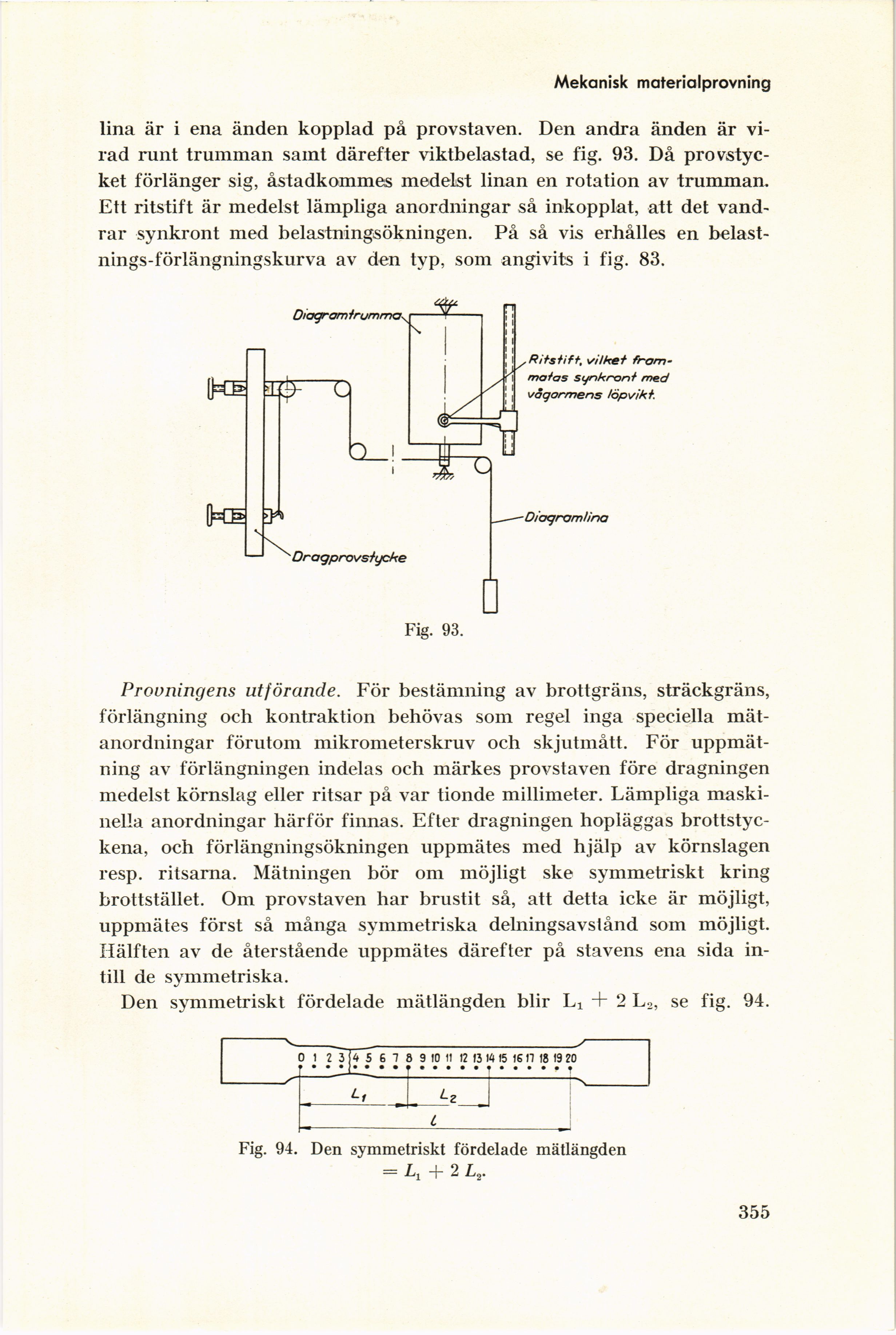

Mekanisk materialprovning
lina är i ena änden kopplad på provstaven. Den andra änden är
virad runt trumman samt därefter viktbelastad, se fig. 93. Då
provstycket förlänger sig, åstadkommes medelst linan en rotation av trumman.
Ett ritstift är medelst lämpliga anordningar så inkopplat, att det
vandrar synkront med belastningsökningen. På så vis erhålles en
belast-nings-förlängningskurva av den typ, som angivits i fig. 83.
Fig. 93.
Provningens utförande. För bestämning av brott gräns, sträckgräns,
förlängning och kontraktion behövas som regel inga speciella
mät-anordningar förutom mikrometerskruv och skjutmått. För
uppmätning av förlängningen indelas och märkes provstaven före dragningen
medelst körnslag eller ritsar på var tionde millimeter. Lämpliga
maskinella anordningar härför finnas. Efter dragningen hopläggas
brottstyckena, och förlängningsökningen uppmätes med hjälp av körnslagen
resp, ritsarna. Mätningen bör om möjligt ske symmetriskt kring
brottstället. Om provstaven har brustit så, att detta icke är möjligt,
uppmätes först så många symmetriska delningsavstånd som möjligt.
Hälften av de återstående uppmätes därefter på stavens ena sida
intill de symmetriska.
Den symmetriskt fördelade mätlängden blir Lj + 2 L2, se fig. 94.
Fig. 94. Den symmetriskt fördelade mätlängden
= + 2 L2.
355
