Full resolution (JPEG) - On this page / på denna sida - Diverse material - Konsthartser, av Sigurd Köhler - 103. Polymerisationsprodukter av etylenderivat
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

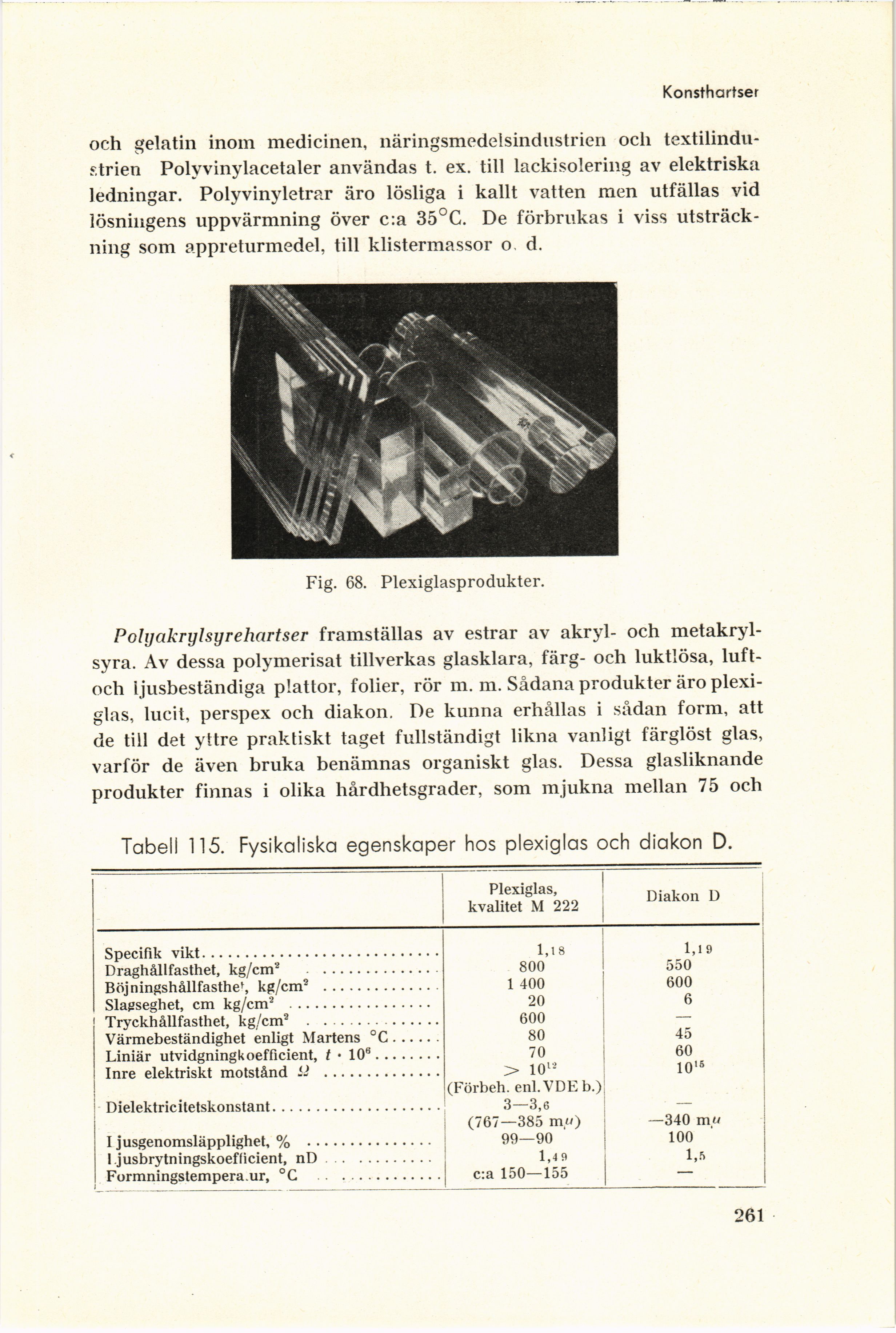

Konsthartser
och gelatin inom medicinen, näringsmedelsindustrien och
textilindustrien Polyvinylacetaler användas t. ex. till lackisolering av elektriska
ledningar. Polyvinyletrar äro lösliga i kallt vatten men utfällas vid
lösningens uppvärmning över c:a 35°C. De förbrukas i viss
utsträckning som appreturmedel, till klistermassor o. d.
Fig. 68. Plexiglasprodukter.
Polyakrylsyrehartser framställas av estrar av akryl- och
metakryl-syra. Av dessa polymerisat tillverkas glasklara, färg- och luktlösa,
luft-och ijusbeständiga plattor, folier, rör m. m. Sådana produkter äro
plexiglas, lucit, perspex och diakon. De kunna erhållas i sådan form, att
de till det yttre praktiskt taget fullständigt likna vanligt färglöst glas,
varför de även bruka benämnas organiskt glas. Dessa glasliknande
produkter finnas i olika hårdhetsgrader, som mjukna mellan 75 och
Tabell 115. Fysikaliska egenskaper hos plexiglas och diakon D.
Plexiglas, kvalitet M 222 Diakon D
Specifik vikt............................................ l,is 1,19
Draghållfasthet, kg/cm2 ............................... 800 550
Böjningshållfasthe\ kg/cm2 .................. 1 400 600
Slagseghet, cm kg/cm2 .................................. 20 6
Tryckhållfasthet, kg/cm2 .............................. 600 —
Värmebeständighet enligt Martens °C........ 80 45
Liniär utvidgningkoefficient, t • 106 ................. 70 60
Inre elektriskt motstånd 12 ................. > 1012 1015
(Förbeh. enl. VDE b.)
Dielektricitetskonstant...................... 3—3,6
(767—385 mu) —340 m«
I jusgenomsläpplighet, % .................... 99—90 100
l.jusbrytningskoefficient, nD............................. 1,4 9 1,5
Formningstempera.ur, °C .......................... c:a 150—155 —
261
<< prev. page << föreg. sida << >> nästa sida >> next page >>
