Full resolution (JPEG) - On this page / på denna sida - Diverse material - Konsthartser, av Sigurd Köhler - 101. Konsthartser framställda av fenoler och anilin - 102. Konsthartser framställda av urinämne (karbamid), tiourinämne (trio-karbamid) och melamin
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

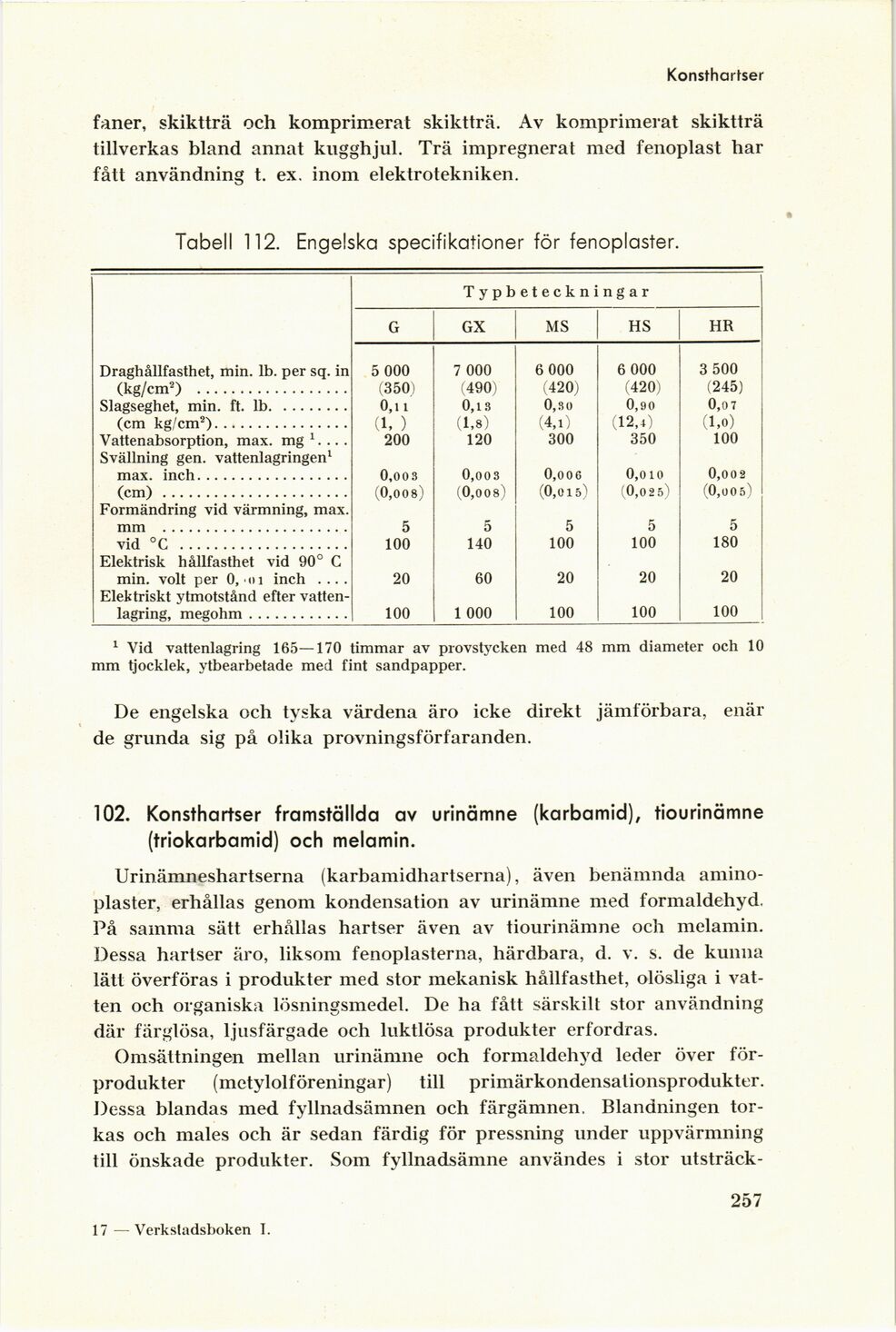

Konsthartser
faner, skiktträ och komprimerat skiktträ. Av komprimerat skiktträ
tillverkas bland annat kugghjul. Trä impregnerat med fenoplast har
fått användning t. ex. inom elektrotekniken.
Tabell 112. Engelska specifikationer för fenoplaster.
Typbeteckningar
G GX MS HS HR
Draghållfasthet, min. Ib. per sq. in 5 000 7 000 6 000 6 000 3 500
(kg/cm2) (350) (490) (420) (420) (245)
Slagseghet, min. ft. Ib 0,u 0,13 0,30 0,90 0,0 7
(cm kg/cm2) d, ) (1,8) (4,1) (12,1) (l,o)
Vattenabsorption, max. mg 1. ... 200 120 300 350 100
Svällning gen. vattenlagringen1 max. inch 0,0 0 3 0,003 0,0 0 6 O,oio 0,0 0 2
(cm) (0,00 8) (0,008) (0,015) (0,025) (0,005)
Formändring vid värmning, max. mm 5 5 5 5 5
vid °C 100 140 100 100 180
Elektrisk hållfasthet vid 90° C min. volt per 0, oi inch .... 20 60 20 20 20
Elektriskt ytmotstånd efter
vattenlagring, megohm 100 1 000 100 100 100
1 Vid vattenlagring 165—170 timmar av provstycken med 48 mm diameter och 10
mm tjocklek, ytbearbetade med fint sandpapper.
De engelska och tyska värdena äro icke direkt jämförbara, enär
de grunda sig på olika provningsförfaranden.
102. Konsthartser framställda av urinämne (karbamid), tiourinämne
(triokarbamid) och melamin.
Urinämneshartserna (karbamidhartserna), även benämnda
amino-plaster, erhållas genom kondensation av urinämne med formaldehyd.
På samma sätt erhållas hartser även av tiourinämne och melamin.
Dessa hartser äro, liksom fenoplasterna, härdbara, d. v. s. de kunna
lätt överföras i produkter med stor mekanisk hållfasthet, olösliga i
vatten och organiska lösningsmedel. De ha fått särskilt stor användning
där färglösa, Ijusfärgade och luktlösa produkter erfordras.
Omsättningen mellan urinämne och formaldehyd leder över
förprodukter (metylolföreningar) till primärkondensationsprodukter.
Dessa blandas med fyllnadsämnen och färgämnen. Blandningen
torkas och males och är sedan färdig för pressning under uppvärmning
till önskade produkter. Som fyllnadsämne användes i stor utsträck-
257
17 —Verkstadsboken I.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
