Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Bronser och rödgods - 67. Olika slag av bronser och rödgods
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

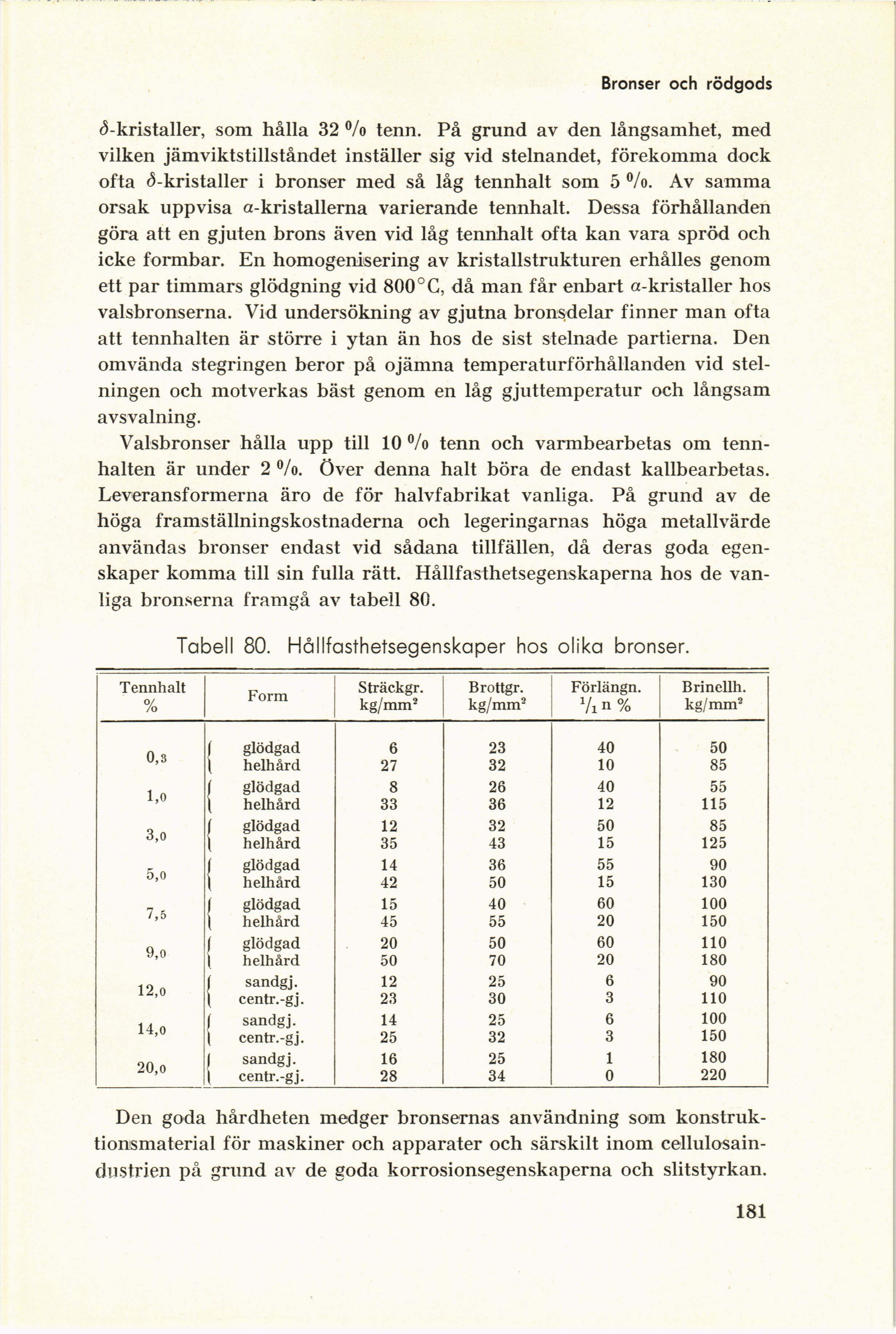

Bronser och rödgods
^-kristaller, som hålla 32 °/o tenn. På grund av den långsamhet, med
vilken jämviktstillståndet inställer sig vid stelnandet, förekomma dock
ofta <3-kristaller i bronser med så låg tennhalt som 5 °/o. Av samma
orsak uppvisa a-kristallerna varierande tennhalt. Dessa förhållanden
göra att en gjuten brons även vid låg tennhalt ofta kan vara spröd och
icke formbar. En homogenisering av kristallstrukturen erhålles genom
ett par timmars glödgning vid 800° G, då man får enbart a-kristaller hos
valsbronserna. Vid undersökning av gjutna bronsdelar finner man ofta
att tennhalten är större i ytan än hos de sist stelnade partierna. Den
omvända stegringen beror på ojämna temperaturförhållanden vid
stelningen och motverkas bäst genom en låg gjuttemperatur och långsam
avsvalning.
Valsbronser hålla upp till 10 °/o tenn och varmbearbetas om
tennhalten är under 2 °/o. Över denna halt böra de endast kallbearbetas.
Leveransformerna äro de för halvfabrikat vanliga. På grund av de
höga framställningskostnaderna och legeringarnas höga metallvärde
användas bronser endast vid sådana tillfällen, då deras goda
egenskaper komma till sin fulla rätt. Hållfasthetsegenskaperna hos de
vanliga bronserna framgå av tabell 80.
Tabell 80. Hållfasthetsegenskaper hos olika bronser.
Tennhalt % Form Sträckgr. kg/mm2 Brottgr. kg/mm2 Förlängn. 7i n% Brinellh. kg/mm2
0,3 | glödgad 6 23 40 50
I helhård 27 32 10 85
1,0 f glödgad 8 26 40 55
1 helhård 33 36 12 115
3,0 1 glödgad 12 32 50 85
1 helhård 35 43 15 125
5,o | glödgad 14 36 55 90
I helhård 42 50 15 130
7,5 | glödgad 15 40 60 100
| helhård 45 55 20 150
9,o ( glödgad 20 50 60 110
1 helhård 50 70 20 180
12,o | sandgj. 12 25 6 90
1 centr.-gj. 23 30 3 110
14,o 1 sandgj. 14 25 6 100
| centr.-gj. 25 32 3 150
2O,o 1 sandgj. 16 25 1 180
| centr.-gj. 28 34 0 220
Den goda hårdheten medger bronsernas användning som
konstruktionsmaterial för maskiner och apparater och särskilt inom
cellulosaindustrien på grund av de goda korrosionsegenskaperna och slitstyrkan.
181
<< prev. page << föreg. sida << >> nästa sida >> next page >>
