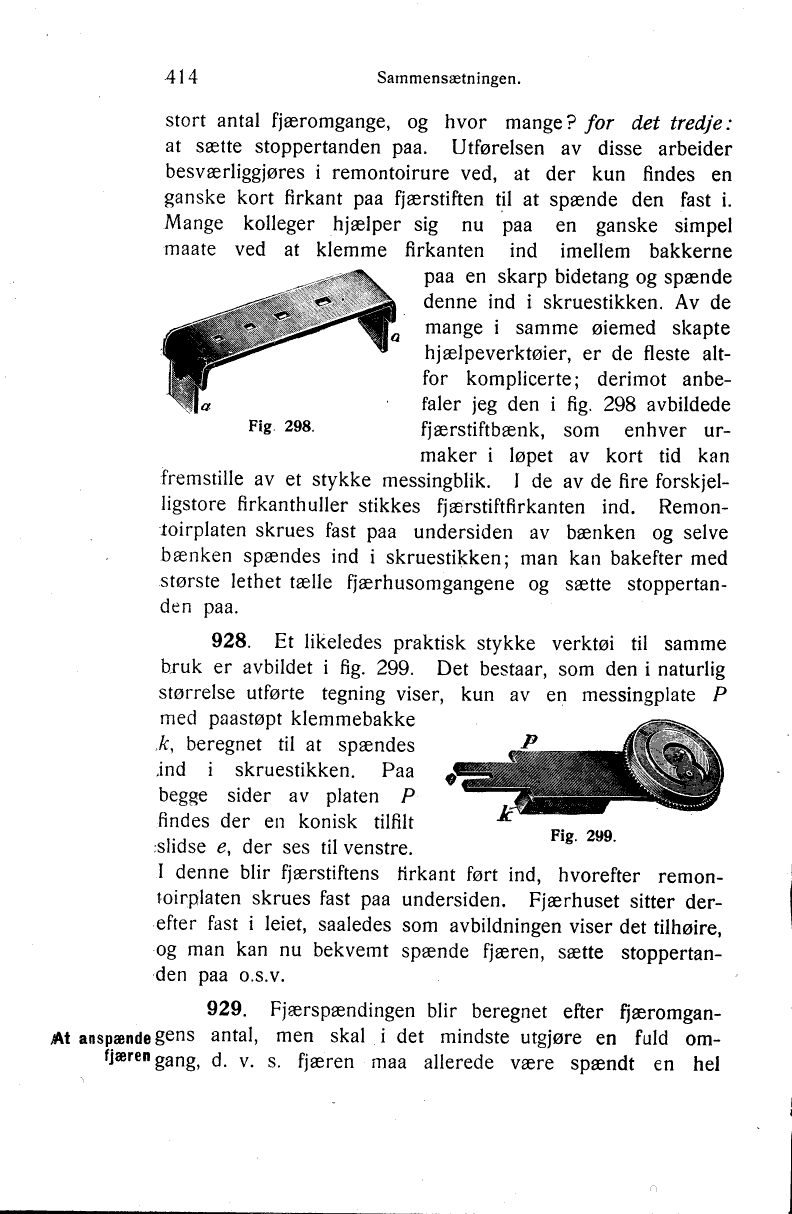

stort antal fjæromgange, og hvor mange? for det tredje:
at sætte stoppertanden paa. Utførelsen av disse arbeider
besværliggjøres i remontoirure ved, at der kun findes en
ganske kort firkant paa fjærstiften til at spænde den fast i.
Mange kolleger hjælper sig nu paa en ganske simpel
maate ved at klemme firkanten ind imellem bakkerne

Fig 298.

paa en skarp bidetang og spænde
denne ind i skruestikken. Av de
mange i samme øiemed skapte
hjælpeverktøier, er de fleste
altfor komplicerte; derimot
anbefaler jeg den i fig. 298 avbildede
fjærstiftbænk, som enhver
urmaker i løpet av kort tid kan
fremstille av et stykke messingblik. I de av de fire
forskjelligstore firkanthuller stikkes fjærstiftfirkanten ind.
Remonloirplaten skrues fast paa undersiden av bænken og selve
bænken spændes ind i skruestikken; man kan bakefter med
største lethet tælle fjærhusomgangene og sætte
stoppertanden paa.

928. Et likeledes praktisk stykke verktøi til samme
bruk er avbildet i fig. 299. Det bestaar, som den i naturlig
størrelse utførte tegning viser, kun av en messingplate P

Fig. 299.

med paastøpt klemmebakke
k, beregnet til at spændes
ind i skruestikken. Paa
begge sider av platen P
findes der en konisk tilfilt
slidse e, der ses til venstre.
I denne blir fjærstiftens firkant ført ind, hvorefter
remontoirplaten skrues fast paa undersiden. Fjærhuset sitter
derefter fast i leiet, saaledes som avbildningen viser det tilhøire,
og man kan nu bekvemt spænde fjæren, sætte
stoppertanden paa o. s. v.

At anspænde fjæren

929. Fjærspændingen blir beregnet efter
fjæromgangens antal, men skal i det mindste utgjøre en fuld
omgang, d. v. s. fjæren maa allerede være spændt en hel
