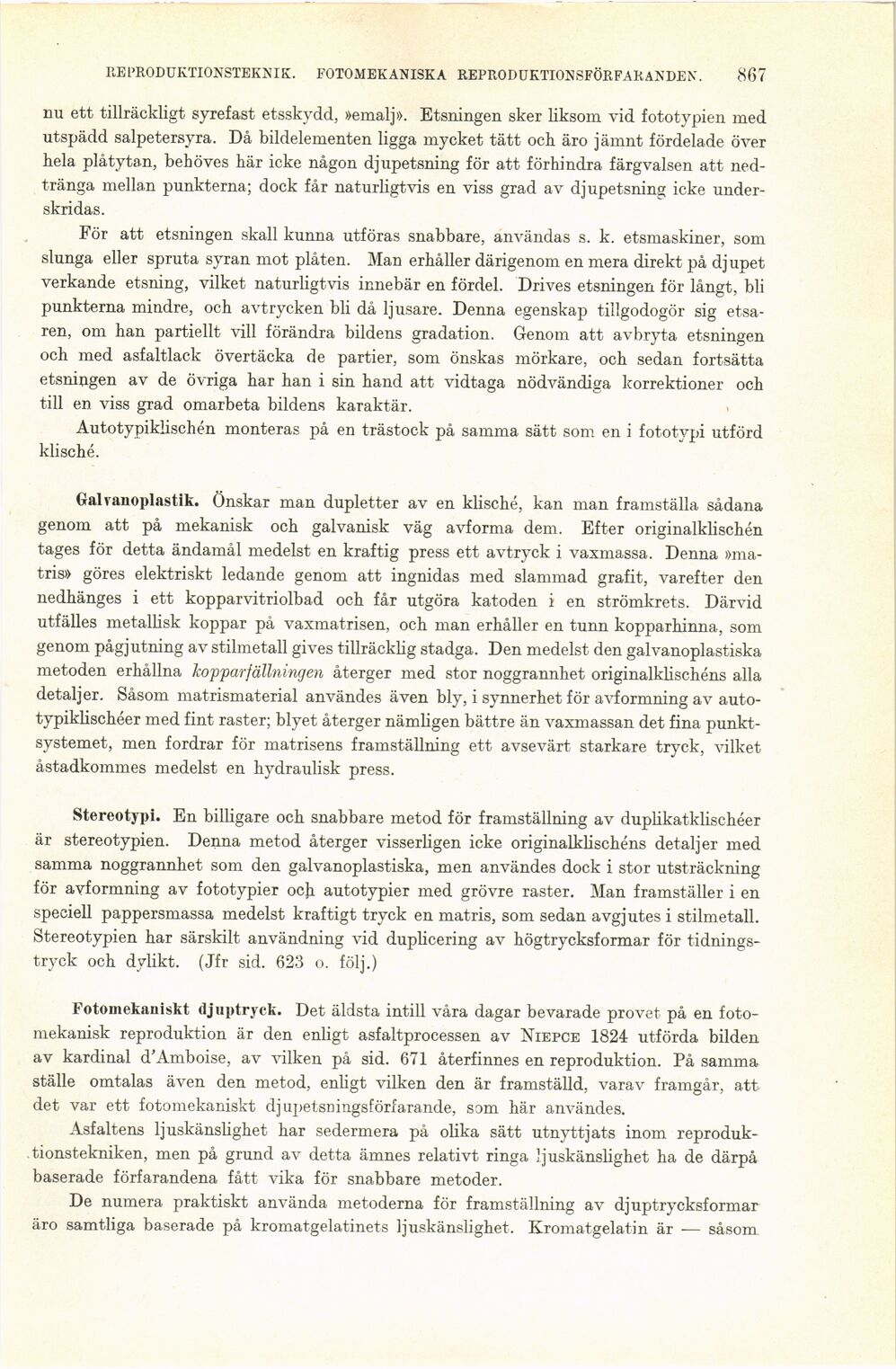

REPRODUKTIONSTEKNIK. FOTOMEKANISKA REPRODUKTIONSFÖRFARANDEN. 867
nu ett tillräckligt syrefast etsskydd, »emalj». Etsningen sker liksom vid fototypien med
utspädd salpetersyra. Då bildelementen ligga mycket tätt och äro jämnt fördelade över
hela plåtytan, behöves här icke någon djupetsning för att förhindra färgvalsen att
nedtränga mellan punkterna; dock får naturligtvis en viss grad av djupetsning icke
underskridas.
För att etsningen skall kunna utföras snabbare, användas s. k. etsmaskiner, som
slunga eller spruta syran mot plåten. Man erhåller därigenom en mera direkt på djupet
verkande etsning, vilket naturligtvis innebär en fördel. Drives etsningen för långt, bli
punkterna mindre, och avtrycken bli då ljusare. Denna egenskap tillgodogör sig
etsa-ren, om han partiellt vill förändra bildens gradation. Genom att avbryta etsningen
och med asfaltlack övertäcka de partier, som önskas mörkare, och sedan fortsätta
etsningen av de övriga har han i sin hand att vidtaga nödvändiga korrektioner och
till en viss grad omarbeta bildens karaktär.
Autotypiklischén monteras på en trästock på samma sätt som en i fototypi utförd
klisché.
Galvanoplastik. Önskar man dupletter av en klisché, kan man framställa sådana
genom att på mekanisk och galvanisk väg avforma dem. Efter originalklischén
tages för detta ändamål medelst en kraftig press ett avtryck i vaxmassa. Denna
»matris» göres elektriskt ledande genom att ingnidas med slammad grafit, varefter den
nedhänges i ett kopparvitriolbad och får utgöra katoden i en strömkrets. Därvid
utfälles metallisk koppar på vaxmatrisen, och man erhåller en tunn kopparhinna, som
genom pågjutning av stilmetall gives tillräcklig stadga. Den medelst den galvanoplastiska
metoden erhållna kopparjäUningen återger med stor noggrannhet originalklischéns alla
detaljer. Såsom matrismaterial användes även bly, i synnerhet för avformning av
auto-typiklischéer med fint raster; blyet återger nämligen bättre än vaxmassan det fina
punktsystemet, men fordrar för matrisens framställning ett avsevärt starkare tryck, vilket
åstadkommes medelst en hydraulisk press.
Stereotypi. En billigare och snabbare metod för framställning av duplikatklischéer
är stereotypien. Denna metod återger visserligen icke originalklischéns detaljer med
samma noggrannhet som den galvanoplastiska, men användes dock i stor utsträckning
för avformning av fototypier och autotypier med grövre raster. Man framställer i en
speciell pappersmassa medelst kraftigt tryck en matris, som sedan avgjutes i stilmetall.
Stereotypien har särskilt användning vid duplicering av högtrycksformar för
tidnings-tryck och dylikt. (Jfr sid. 623 o. följ.)
Fotomekauiskt djuptryck. Det äldsta intill våra dagar bevarade provet på en
foto-mekanisk reproduktion är den enligt asfaltprocessen av Niepce 1824 utförda bilden
av kardinal d^Amboise, av vilken på sid. 671 återfinnes en reproduktion. På samma
ställe omtalas även den metod, enligt vilken den är framställd, varav framgår, att
det var ett fotomekaniskt dj upetsningsförfarande, som här användes.
Asfaltens ljuskänslighet har sedermera på olika sätt utnyttjats inom
reproduktionstekniken, men på grund av detta ämnes relativt ringa ljuskänslighet ha de därpå
baserade förfarandena fått vika för snabbare metoder.
De numera praktiskt använda metoderna för framställning av djuptrycksformar
äro samtliga baserade på kromatgelatinets ljuskänslighet. Kromatgelatin är — såsom
