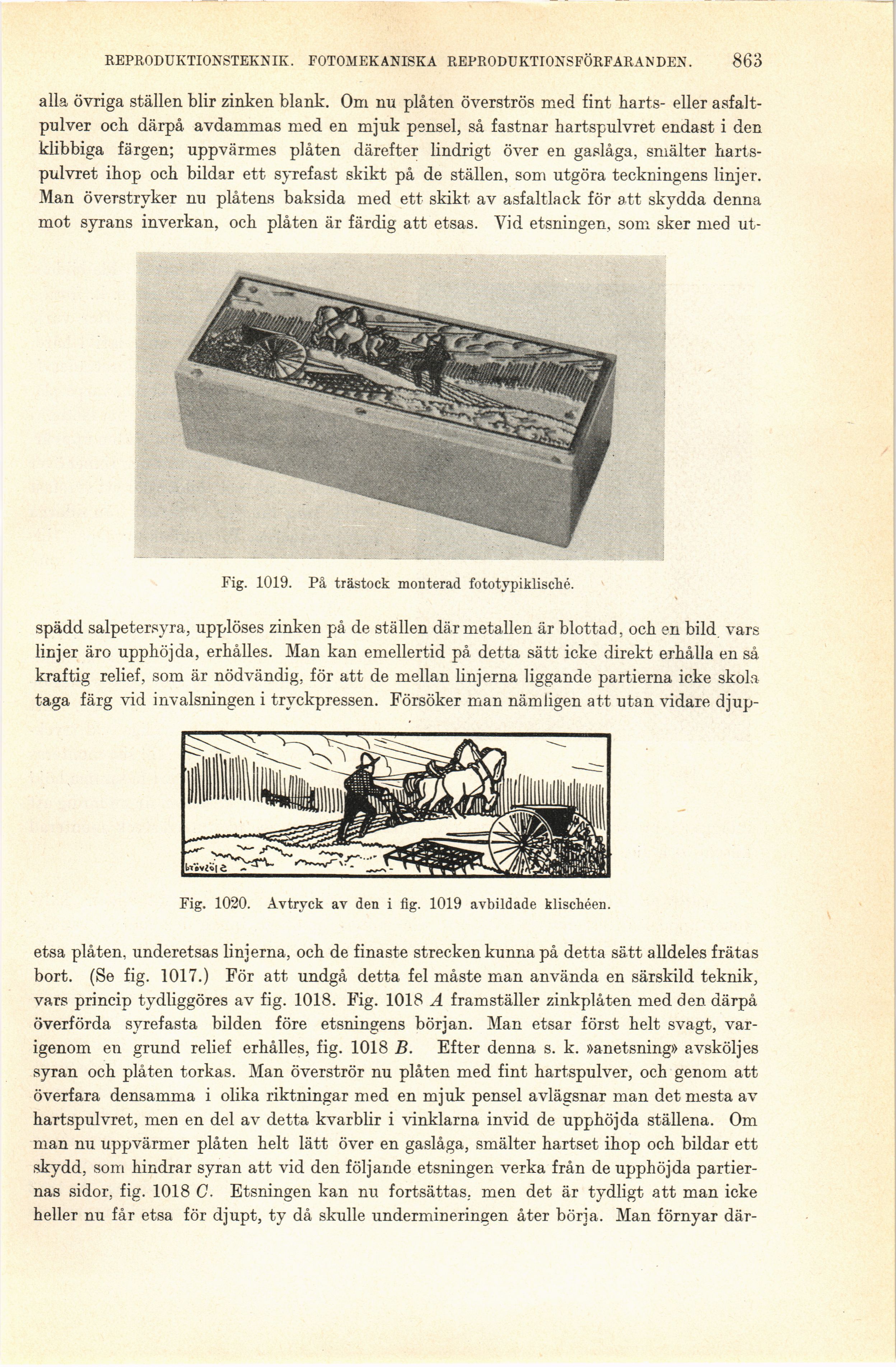

REPRODUKTIONSTEKNIK. FOTOMEKANISKA REPRODUKTIONSFÖRF ARANDEN. 863
alla övriga ställen blir zinken blank. Om nu plåten överströs med fint harts- eller
asfaltpulver och därpå avdammas med en mjuk pensel, så fastnar hartspulvret endast i den
klibbiga färgen; uppvärmes plåten därefter lindrigt över en gaslåga, smälter
hartspulvret ihop och bildar ett syrefast skikt på de ställen, som utgöra teckningens linjer.
Man överstryker nu plåtens baksida med ett skikt av asfaltlack för att skydda denna
mot syrans inverkan, och plåten är färdig att etsas. Vid etsningen, som sker med ut-
Fig. 1019. På trästock monterad fototypiklisché.
spädd salpetersyra, upplöses zinken på de ställen där metallen är blottad, och en bild vars
linjer äro upphöjda, erhålles. Man kan emellertid på detta sätt icke direkt erhålla en så
kraftig relief, som är nödvändig, för att de mellan linjerna liggande partierna icke skola
taga färg vid invalsningen i tryckpressen. Försöker man nämligen att utan vidare djup-
Fig. 1020. Avtryck av den i fig. 1019 avbildade klischéen.
etsa plåten, underetsas linjerna, och de finaste strecken kunna på detta sätt alldeles frätas
bort. (Se fig. 1017.) För att undgå detta fel måste man använda en särskild teknik,
vars princip tydliggöres av fig. 1018. Fig. 1018 A framställer zinkplåten med den därpå
överförda syrefasta bilden före etsningens början. Man etsar först helt svagt,
varigenom en grund relief erhålles, fig. 1018 B. Efter denna s. k. »anetsning» avskölj es
syran och plåten torkas. Man överströr nu plåten med fint hartspulver, och genom att
överfara densamma i olika riktningar med en mjuk pensel avlägsnar man det mesta av
hartspulvret, men en del av detta kvarblir i vinklarna invid de upphöjda ställena. Om
man nu uppvärmer plåten helt lätt över en gaslåga, smälter hartset ihop och bildar ett
skydd, som hindrar syran att vid den följande etsningen verka från de upphöjda
partiernas sidor, fig. 1018 C. Etsningen kan nu fortsättas, men det är tydligt att man icke
heller nu får etsa för djupt, ty då skulle undermineringen åter börja. Man förnyar där-
