STEREOTYPI OCH GAL VAN OPLASTIK.
625

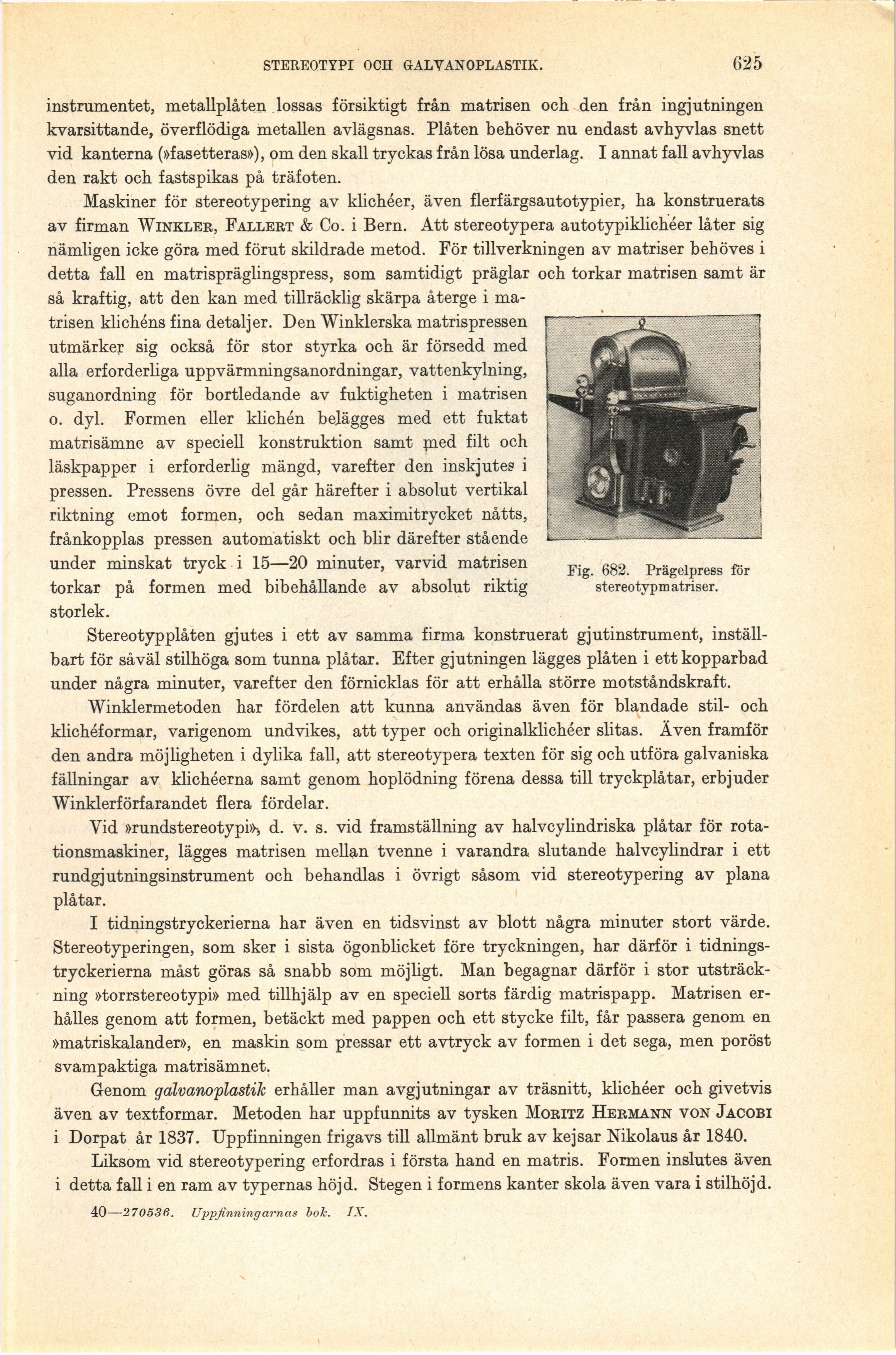

Fig. 682. Prägelpress för
stereotypm atriser.
instrumentet, metallplåten lossas försiktigt från matrisen och. den från ingjutningen
kvarsittande, överflödiga metallen avlägsnas. Plåten behöver nu endast avhyvlas snett
vid kanterna (»fasetteras»), om den skall tryckas från lösa underlag. I annat fall avhyvlas
den rakt och fastspikas på träfoten.
Maskiner för stereotypering av klichéer, även flerfärgsautotypier, ha konstruerats
av firman Winkler, Fallert & Co. i Bern. Att stereotypera autotypiklichéer låter sig
nämligen icke göra med förut skildrade metod. För tillverkningen av matriser behöves i
detta fall en matrispräglingspress, som samtidigt präglar och torkar matrisen samt är
så kraftig, att den kan med tillräcklig skärpa återge i
matrisen klichéns fina detaljer. Den Winklerska matrispressen
utmärker sig också för stor styrka och är försedd med
alla erforderliga uppvärmningsanordningar, vattenkylning,
suganordning för bortledande av fuktigheten i matrisen
o. dyl. Formen eller klichén belägges med ett fuktat
matrisämne av speciell konstruktion samt pied filt och
läskpapper i erforderlig mängd, varefter den inskjutes i
pressen. Pressens övre del går härefter i absolut vertikal
riktning emot formen, och sedan maximitrycket nåtts,
frånkopplas pressen automatiskt och blir därefter stående
under minskat tryck i 15—20 minuter, varvid matrisen
torkar på formen med bibehållande av absolut riktig
storlek.
Stereotypplåten gjutes i ett av samma firma konstruerat gjutinstrument,
inställ-bart för såväl stilhöga som tunna plåtar. Efter gjutningen lägges plåten i ett kopparbad
under några minuter, varefter den förnicklas för att erhålla större motståndskraft.
Winklermetoden har fördelen att kunna användas även för blandade stil- och
klichéformar, varigenom undvikes, att typer och originalklichéer slitas. Även framför
den andra möjligheten i dylika fall, att stereotypera texten för sig och utföra galvaniska
fällningar av klichéerna samt genom hoplödning förena dessa till tryckplåtar, erbjuder
Winklerförfarandet flera fördelar.
Vid »rundstereotypi»-, d. v. s. vid framställning av halvcylindriska plåtar för
rota-tionsmaskiner, lägges matrisen mellan tvenne i varandra slutande halvcylindrar i ett
rundgjutningsinstrument och behandlas i övrigt såsom vid stereotypering av plana
plåtar.
I tidningstryckerierna har även en tidsvinst av blott några minuter stort värde.
Stereotyperingen, som sker i sista ögonblicket före tryckningen, har därför i
tidningstryckerierna måst göras så snabb som möjligt. Man begagnar därför i stor
utsträckning »torrstereotypi» med tillhjälp av en speciell sorts färdig matrispapp. Matrisen
er-hålles genom att formen, betäckt med pappen och ett stycke filt, får passera genom en
»matriskalander», en maskin som pressar ett avtryck av formen i det sega, men poröst
svampaktiga matrisämnet.
Genom galvanoplastik erhåller man avgjutningar av träsnitt, klichéer och givetvis
även av textformar. Metoden har uppfunnits av tysken Moritz Hermann von Jacobi
i Dorpat år 1837. Uppfinningen frigavs till allmänt bruk av kejsar Nikolaus år 1840.
Liksom vid stereotypering erfordras i första hand en matris. Formen inslutes även
i detta fall i en ram av typernas höjd. Stegen i formens kanter skola även vara i stilhöjd.
40—270536. Uppfinningarnas bok. IX.
