KRUT. NITROGLYCERINKRUT.
805

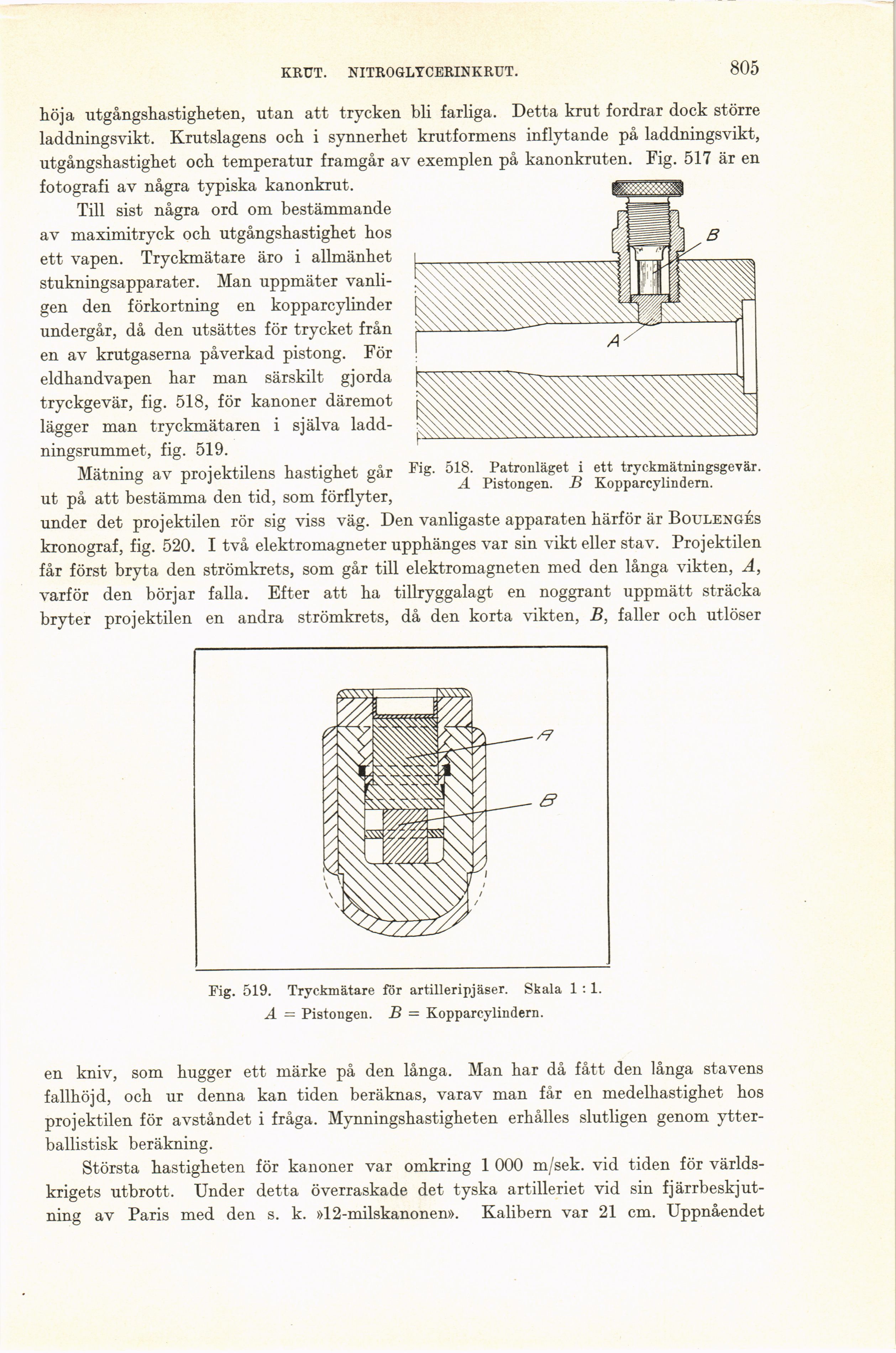

Fig. 518. Patronläget i ett tryckmätningsgevär.
A Pistongen. B Kopparcylindern.
höja utgångshastigheten, utan att trycken bli farliga. Detta krut fordrar dock större
laddningsvikt. Krutslagens och i synnerhet krutformens inflytande på laddningsvikt,
utgångshastighet och temperatur framgår av exemplen på kanonkruten. Fig. 517 är en
fotografi av några typiska kanonkrut.
Till sist några ord om bestämmande
av maximitryck och utgångshastighet hos
ett vapen. Tryckmätare äro i allmänhet
stukningsapparater. Man uppmäter
vanligen den förkortning en kopparcylinder
undergår, då den utsättes för trycket från
en av krutgaserna påverkad pistong. För
eldhandvapen har man särskilt gjorda
tryckgevär, fig. 518, för kanoner däremot
lägger man tryckmätaren i själva
ladd-ningsrummet, fig. 519.
Mätning av projektilens hastighet går
ut på att bestämma den tid, som förflyter,
under det projektilen rör sig viss väg. Den vanligaste apparaten härför är Boulengés
kronograf, fig. 520. I två elektromagneter upphänges var sin vikt eller stav. Projektilen
får först bryta den strömkrets, som går till elektromagneten med den långa vikten, A,
varför den börjar falla. Efter att ha tillryggalagt en noggrant uppmätt sträcka
bryter projektilen en andra strömkrets, då den korta vikten, B, faller och utlöser
Fig. 519. Tryckmätare för artilleripjäser. Skala 1 :1.
A = Pistongen. B = Kopparcylindern.
en kniv, som hugger ett märke på den långa. Man har då fått den långa stavens
fallhöjd, och ur denna kan tiden beräknas, varav man får en medelhastighet hos
projektilen för avståndet i fråga. Mynningshastigheten erhålles slutligen genom
ytter-ballistisk beräkning.
Största hastigheten för kanoner var omkring 1 000 m/sek. vid tiden för
världskrigets utbrott. Under detta överraskade det tyska artilleriet vid sin
fjärrbeskjut-ning av Paris med den s. k. »12-milskanonen». Kalibern var 21 cm. Uppnåendet
