BYGGNADENS BÄRANDE DELAR. KUPOLER. 167
Å fig. 336 har schematiskt illustrerats kupolers upplag på valvringar och dessas
sidostöttande genom sidokupoler. Kupolerna hava förutsatts vara alla lika och
ordnade i ett kvadratiskt rutnät. Kupolerna skära då varandra efter vertikala båglinjer,
som mötas i rutnätens hörn, där pelare bära upp konstruktionen. Efter de vertikala
båglinjerna kunna ordnas valvbågar eller valvstrålar. Belastningen på dessa kommer
att vara nära överensstämmande med belastningen på ett korsvalvs diagonalbågar
(fig. 235—237). Å en av kupolerna (fig. 336) är övre delen av kupolen, som har slutna
horisontala ringar, markerad genom cirklar. Under denna del kan kupolen lämpligen

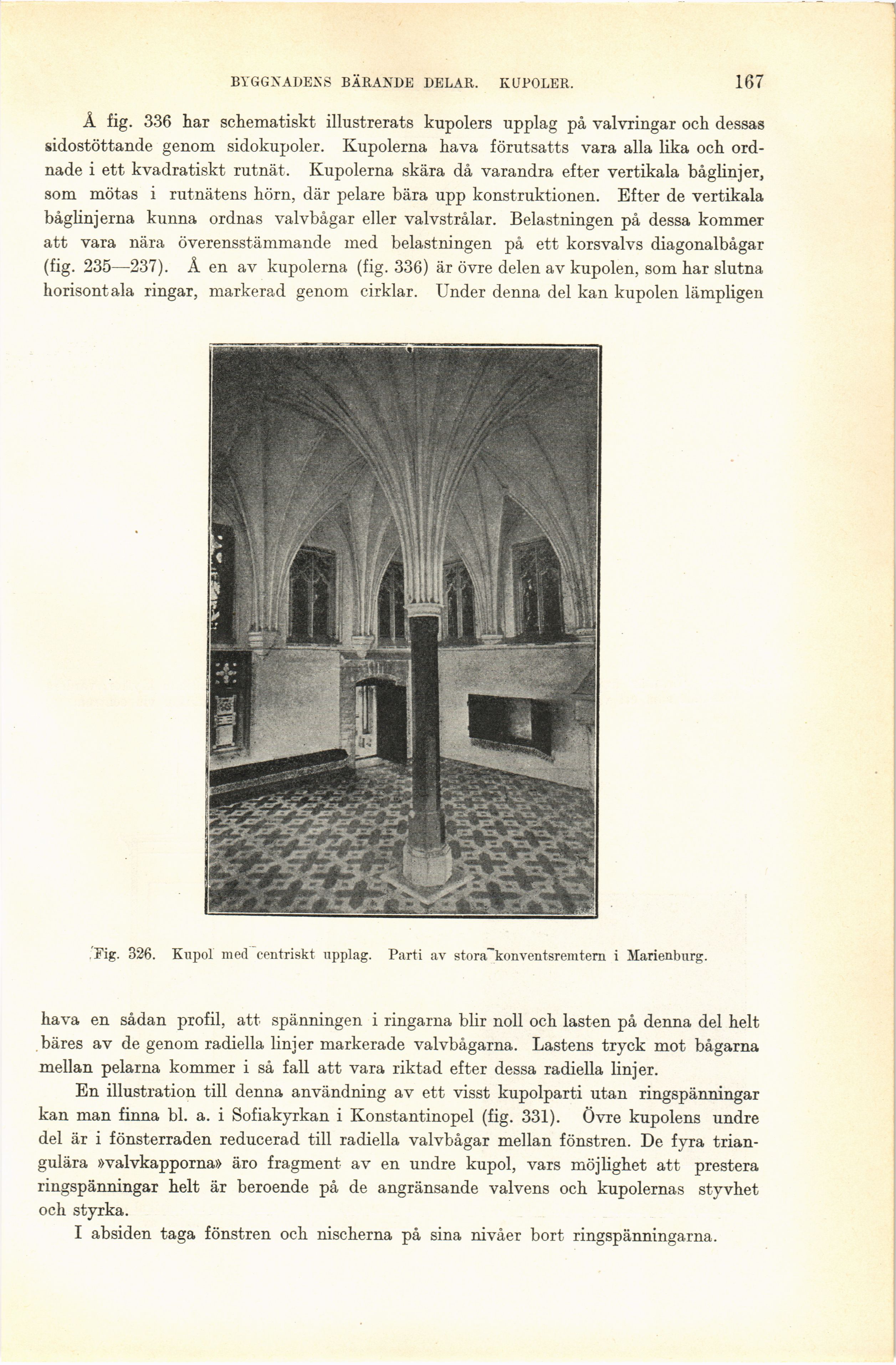

Fig. 326. Kupol med centriskt upplag. Parti av stora~konventsremtem i Marienburg.
hava en sådan profil, att spänningen i ringarna blir noll och lasten på denna del helt
bäres av de genom radiella linjer markerade valvbågarna. Lastens tryck mot bågarna
mellan pelarna kommer i så fall att vara riktad efter dessa radiella linjer.
En illustration till denna användning av ett visst kupolparti utan ringspänningar
kan man finna bl. a. i Sofiakyrkan i Konstantinopel (fig. 331). Övre kupolens undre
del är i fönsterraden reducerad till radiella valvbågar mellan fönstren. De fyra
triangulära »valvkapporna» äro fragment av en undre kupol, vars möjlighet att prestera
ringspänningar helt är beroende på de angränsande valvens och kupolernas styvhet
och styrka.
I absiden taga fönstren och nischerna på sina nivåer bort ringspänningarna.
