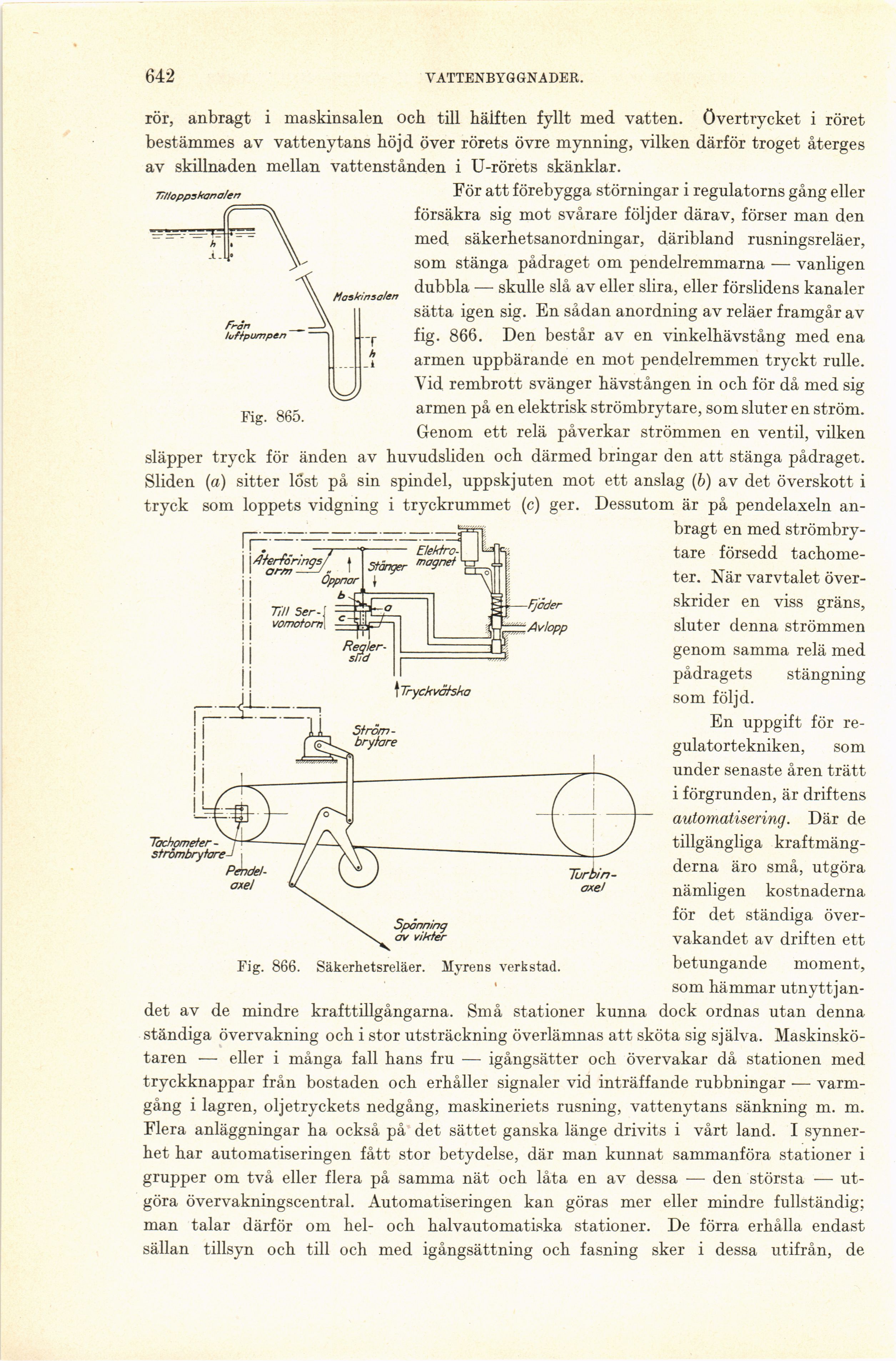

642
VATTENBYGGNADER.
rör, anbragt i maskinsalen och till hälften fyllt med. vatten, övertrycket i röret
bestämmes av vattenytans höjd över rörets övre mynning, vilken därför troget återges
av skillnaden mellan vattenstånden i U-rörets skänklar.
För att förebygga störningar i regulatorns gång eller
försäkra sig mot svårare följder därav, förser man den
med säkerhetsanordningar, däribland rusningsreläer,
som stänga pådraget om pendelremmarna — vanligen
dubbla — skulle slå av eller slira, eller förslidens kanaler
sätta igen sig. En sådan anordning av reläer framgår av
fig. 866. Den består av en vinkelhävstång med ena
armen uppbärande en mot pendelremmen tryckt rulle.
Vid rembrott svänger hävstången in och för då med sig
armen på en elektrisk strömbrytare, som sluter en ström.
Genom ett relä påverkar strömmen en ventil, vilken
släpper tryck för änden av huvudsliden och därmed bringar den att stänga pådraget.
Sliden (a) sitter löst på sin spindel, uppskjuten mot ett anslag (6) av det överskott i
tryck som loppets vidgning i tryckrummet (c) ger. Dessutom är på pendelaxeln
anbragt en med
strömbrytare försedd
tachome-ter. När varvtalet
överskrider en viss gräns,
sluter denna strömmen
genom samma relä med
pådragets stängning
som följd.
En uppgift för
regulatortekniken, som
under senaste åren trätt
i förgrunden, är driftens
automatisering. Där de
tillgängliga
kraftmängderna äro små, utgöra
nämligen kostnaderna
för det ständiga
övervakandet av driften ett
betungande moment,
som hämmar
utnyttjan
det av de mindre krafttillgångarna. Små stationer kunna dock ordnas utan denna
ständiga övervakning och i stor utsträckning överlämnas att sköta sig själva.
Maskinskötaren — eller i många fall hans fru — igångsätter och övervakar då stationen med
tryckknappar från bostaden och erhåller signaler vid inträffande rubbningar —
varmgång i lagren, oljetryckets nedgång, maskineriets rusning, vattenytans sänkning m. m.
Flera anläggningar ha också på det sättet ganska länge drivits i vårt land. I
synnerhet har automatiseringen fått stor betydelse, där man kunnat sammanföra stationer i
grupper om två eller flera på samma nät och låta en av dessa — den största —
utgöra övervakningscentral. Automatiseringen kan göras mer eller mindre fullständig;
man talar därför om hel- och halvautomatiska stationer. De förra erhålla endast
sällan tillsyn och till och med igångsättning och fasning sker i dessa utifrån, de
Fig. 866. Säkerhetsreläer. Myrens verkstad.
Fig. 865.
