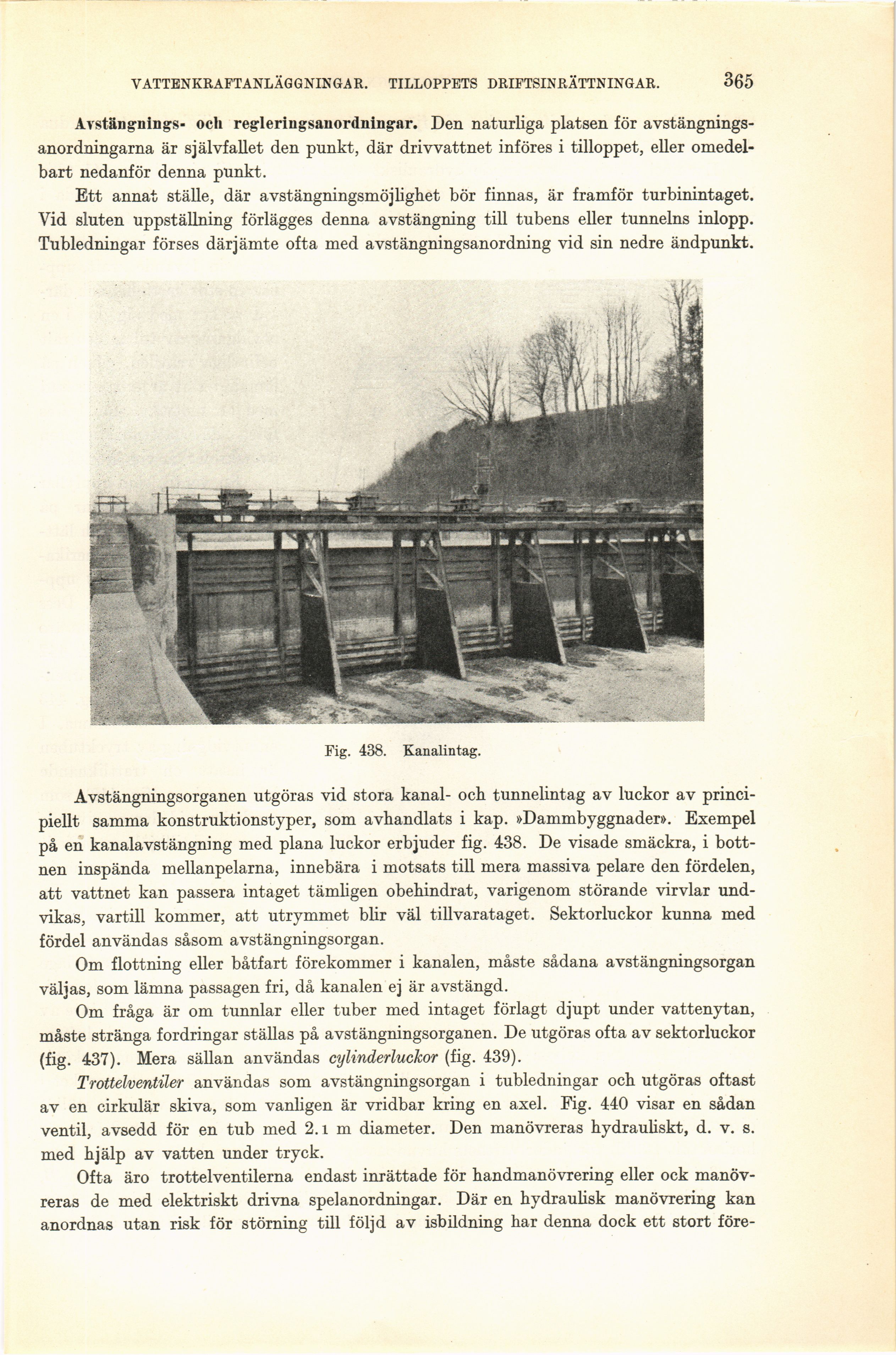

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
VATTENKRAFTANLÄGGNINGAR. TILLOPPETS DRIFTSINRÄTTNINGAR.
365
Avstängnings- och regleringsanordningar. Den naturliga platsen för
avstängnings-anordningarna är självfallet den punkt, där drivvattnet införes i tilloppet, eller
omedelbart nedanför denna punkt.
Ett annat ställe, där avstängningsmöjlighet bör finnas, är framför turbinintaget.
Vid sluten uppställning förlägges denna avstängning till tubens eller tunnelns inlopp.
Tubledningar förses därjämte ofta med avstängningsanordning vid sin nedre ändpunkt.
Fig. 438. Kanalintag.
Avstängningsorganen utgöras vid stora kanal- och tunnelintag av luckor av
principiellt samma konstruktionstyper, som avhandlats i kap. »Dammbyggnader». Exempel
på en kanala vstängning med plana luckor erbjuder fig. 438. De visade smäckra, i
bottnen inspända mellanpelarna, innebära i motsats till mera massiva pelare den fördelen,
att vattnet kan passera intaget tämligen obehindrat, varigenom störande virvlar
undvikas, vartill kommer, att utrymmet blir väl tillvarataget. Sektorluckor kunna med
fördel användas såsom avstängningsorgan.
Om flottning eller båtfart förekommer i kanalen, måste sådana avstängningsorgan
väljas, som lämna passagen fri, då kanalen ej är avstängd.
Om fråga är om tunnlar eller tuber med intaget förlagt djupt under vattenytan,
måste stränga fordringar ställas på avstängningsorganen. De utgöras ofta av sektorluckor
(fig. 437). Mera sällan användas cylinderluckor (fig. 439).
Trottelventiler användas som avstängningsorgan i tubledningar och utgöras oftast
av en cirkulär skiva, som vanligen är vridbar kring en axel. Fig. 440 visar en sådan
ventil, avsedd för en tub med 2.1 m diameter. Den manövreras hydrauliskt, d. v. s.
med hjälp av vatten under tryck.
Ofta äro trottelventilerna endast inrättade för handmanövrering eller ock
manövreras de med elektriskt drivna spelanordningar. Där en hydraulisk manövrering kan
anordnas utan risk för störning till följd av isbildning har denna dock ett stort
före
