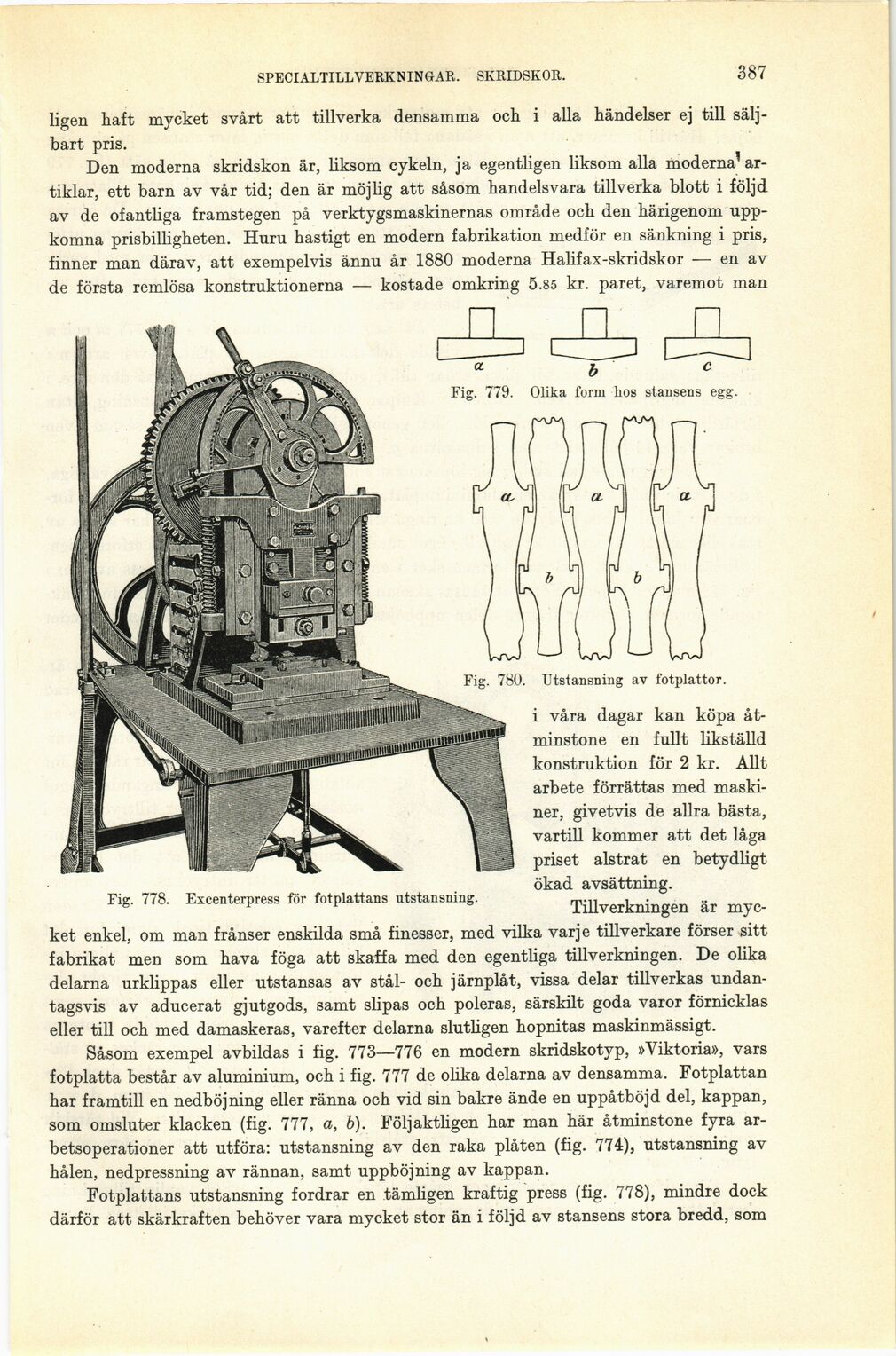

SPECIALTILLVERK NINGAR. SKRIDSKOR.
387
ligen haft mycket svårt att tillverka densamma och i alla händelser ej till
säljbart pris.
Den moderna skridskon är, liksom cykeln, ja egentligen liksom alla moderna1
artiklar, ett barn av vår tid; den är möjlig att såsom handelsvara tillverka blott i följd
av de ofantliga framstegen på verktygsmaskinernas område och den härigenom
uppkomna prisbilligheten. Huru hastigt en modern fabrikation medför en sänkning i pris,
finner man därav, att exempelvis ännu år 1880 moderna Halifax-skridskor — en av
de första remlösa konstruktionerna — kostade omkring 5.85 kr. paret, varemot man
Fig. 778. Excenterpress för fotplattans utstansning.
i våra dagar kan köpa
åtminstone en fullt likställd
konstruktion för 2 kr. Allt
arbete förrättas med
maskiner, givetvis de allra bästa,
vartill kommer att det låga
priset alstrat en betydligt
ökad avsättning.
Tillverkningen är myc-
ket enkel, om man frånser enskilda små finesser, med vilka varje tillverkare förser sitt
fabrikat men som hava föga att skaffa med den egentliga tillverkningen. De olika
delarna urklippas eller utstansas av stål- och järnplåt, vissa delar tillverkas
undantagsvis av aducerat gjutgods, samt slipas och poleras, särskilt goda varor förnicklas
eller till och med damaskeras, varefter delarna slutligen hopnitas maskinmässigt.
Såsom exempel avbildas i fig. 773—776 en modern skridskotyp, »Viktoria», vars
fotplatta består av aluminium, och i fig. 777 de olika delarna av densamma. Fotplattan
har framtill en nedböjning eller ränna och vid sin bakre ände en uppåtböjd del, kappan,
som omsluter klacken (fig. 777, a, b). Följaktligen har man här åtminstone fyra
ar-betsoperationer att utföra: utstansning av den raka plåten (fig. 774), utstansning av
hålen, nedpressning av rännan, samt upphöjning av kappan.
Fotplattans utstansning fordrar en tämligen kraftig press (fig. 778), mindre dock
därför att skärkraften behöver vara mycket stor än i följd av stansens stora bredd, som
Fig. 779. Olika form hos stansens egg.
Fig. 780. Utstansning av fotplattor.
